Спосіб підготовки шихти для завантаження у доменну піч

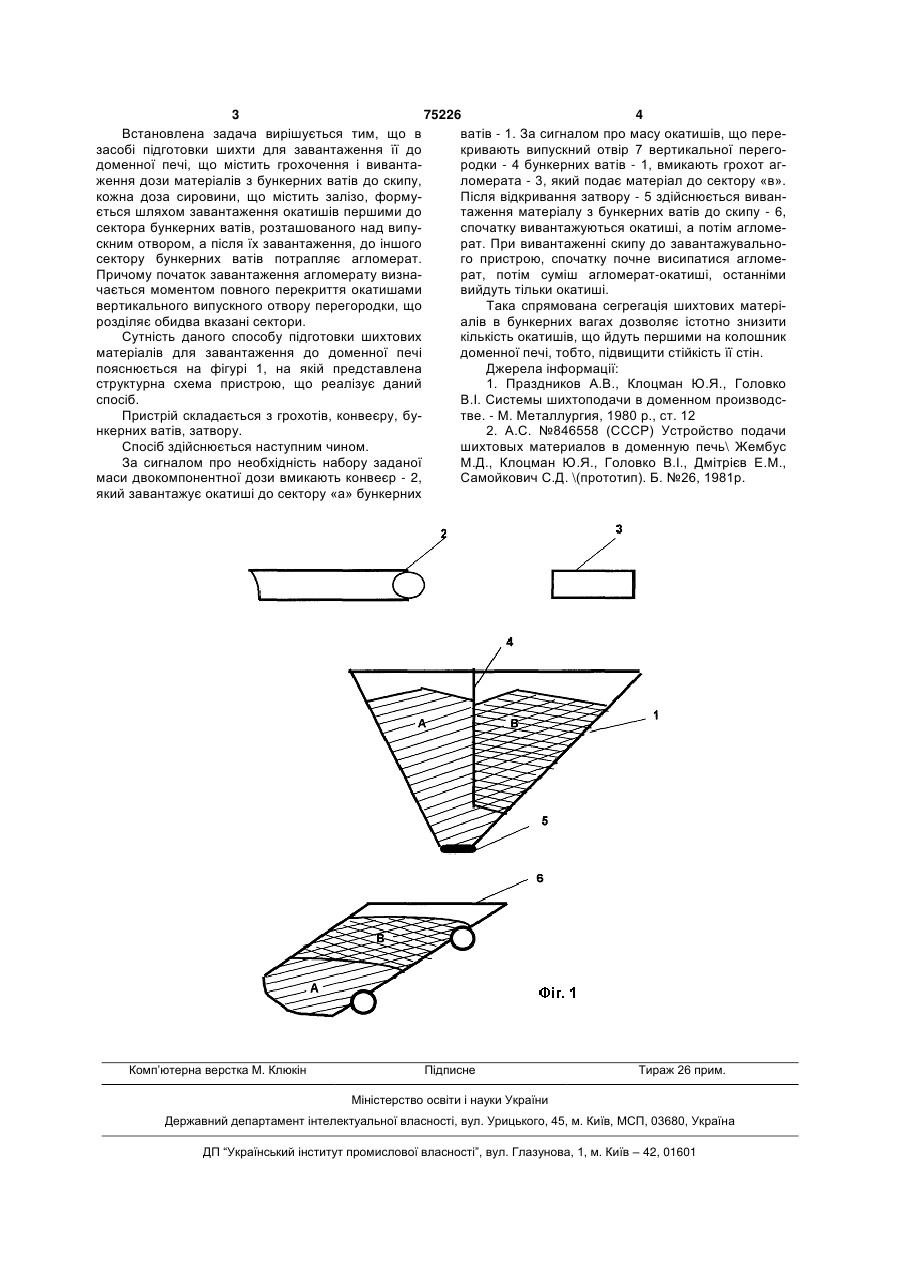

1. Спосіб підготовки шихти для завантаження до доменної печі, що включає грохочення матеріалів, які містять залізо, завантаження й вивантаження їх з бункерних вагів до скипу, який відрізняється тим, що кожну дозу сировини, яка містить залізо, формують шляхом завантаження окатишів першими до сектора бункерних вагів, розташованого над випускним отвором, а після їх завантаження до іншого сектора бункерних вагів подають агломерат. 2. Спосіб за п.1, який відрізняється тим, що завантаження бункерних вагів агломератом починають після повного перекриття окатишами вертикального випускного отвору перегородки, що розділяє обидва вказані сектори. Винахід відноситься до області чорної металургії, а саме до доменного виробництва, й може бути використаним в системах шихтоподачі для дозування. грохочення й транспортування сипучих матеріалів до доменної печі. Відомі способи підготовки шихти для завантаження до доменної печі, включаючи грохочення, дозування й транспортування шихтових матеріалів до доменної печі. При цьому зважування агломерату та окатишів може здійснюватися в одних бункерних вагах [1]. Однак застосування відомих способів підготовки шихти для завантаження до доменної печі не дозволяє знизити кількість окатишів, що потрапляють на периферію колошника доменної печі. Окатиші містять більше заліза, володіють більш високою відновлюваністю та є менш офлюсованим матеріалом, ніж агломерат. Потрапляючи до зони високих температур, вони утворюють легкоплавкі залізисті шлаки, що активно взаємодіють з кремнеземом футеровки стін, і передчасно руйну ють їх. Найбільш близький за технічною суттю й результатом, який досягається, є спосіб підготовки шихтових матеріалів для завантаження до доменної печі, що включає грохочення, зважування й змішування різних матеріалів при їх відвантаженні з одних бункерних ватів [2]. Даний спосіб, що реалізує винахід, [2] дозволяє формувати вивантажувану дозу, що складається з декількох видів матеріалів, при їх вивантаженні з бункерних ватів на конвеєр. Однак відомий спосіб при формуванні дози, що містить окатиші та агломерат, не дає здійснити потрібну послідовність в їх вивантаженні з бункерних вагів, а саме, спочатку окатиші, а потім агломерат, що не дозволяє знизити вміст окатишів, які потрапляють на периферію колошника доменної печі. Задачею винаходу є підвищення стійкості стін доменної печі, тобто, ефективності її використання. (19) UA (11) 75226 (13) C2 (21) 20040503722 (22) 18.05.2004 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Клоцман Юхим Якович, Гриншпун Вадим Федорович, Кузнєцов Олександр Михайлович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ НАУКОВО-ВИРОБНИЧА ФІРМА "АСОЦІАЦІЯ "МЕТРИДОЗА" (56) SU, 846 558, A, публ. 15.07.1981, Бюл. 26 SU, 952 962, A, публ. 23.08.1982, Бюл. 31 UA, 20 622, A, публ. 05.08.1997, Бюл.2 UA, 47 799, A, публ. 15.07.2002, Бюл.7 RU, 2 092 566, C1, публ. 10.10.1997 RU, 2 121 508, C1, публ. 10.11.1998 US, 4 522 649, A, publ. 11.06,1985 JP, 62-260009, A, publ. 12.11.1987 JP, 63-100113, A, publ. 02.05.1988 JP, 01-263206, A, publ. 19.10.1989 Праздников А.В., Клоцман Е.Я., Головка В.И. Системы шихтоподачи в доменном производстве.- М.: Металлургия, 1980, С.42-47 3 75226 4 Встановлена задача вирішується тим, що в ватів - 1. За сигналом про масу окатишів, що перезасобі підготовки шихти для завантаження її до кривають випускний отвір 7 вертикальної перегодоменної печі, що містить грохочення і вивантародки - 4 бункерних ватів - 1, вмикають грохот агження дози матеріалів з бункерних ватів до скипу, ломерата - 3, який подає матеріал до сектору «в». кожна доза сировини, що містить залізо, формуПісля відкривання затвору - 5 здійснюється виванється шляхом завантаження окатишів першими до таження матеріалу з бункерних ватів до скипу - 6, сектора бункерних ватів, розташованого над випуспочатку вивантажуються окатиші, а потім агломескним отвором, а після їх завантаження, до іншого рат. При вивантаженні скипу до завантажувальносектору бункерних ватів потрапляє агломерат. го пристрою, спочатку почне висипатися агломеПричому початок завантаження агломерату визнарат, потім суміш агломерат-окатиші, останніми чається моментом повного перекриття окатишами вийдуть тільки окатиші. вертикального випускного отвору перегородки, що Така спрямована сегрегація шихтових матерірозділяє обидва вказані сектори. алів в бункерних вагах дозволяє істотно знизити Сутність даного способу підготовки шихтових кількість окатишів, що йдуть першими на колошник матеріалів для завантаження до доменної печі доменної печі, тобто, підвищити стійкість її стін. пояснюється на фігурі 1, на якій представлена Джерела інформації: структурна схема пристрою, що реалізує даний 1. Праздников А.В., Клоцман Ю.Я., Головко спосіб. B.I. Системы шихтоподачи в доменном производсПристрій складається з грохотів, конвеєру, бутве. - М. Металлургия, 1980 р., ст. 12 нкерних ватів, затвору. 2. А.С. №846558 (СССР) Устройство подачи Спосіб здійснюється наступним чином. шихтовых материалов в доменную печь\ Жембус За сигналом про необхідність набору заданої М.Д., Клоцман Ю.Я., Головко B.I., Дмітрієв Е.М., маси двокомпонентної дози вмикають конвеєр - 2, Самойкович С.Д. \(прототип). Б. №26, 1981р. який завантажує окатиші до сектору «а» бункерних Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
