Скіп для завантаження шихти в доменну піч

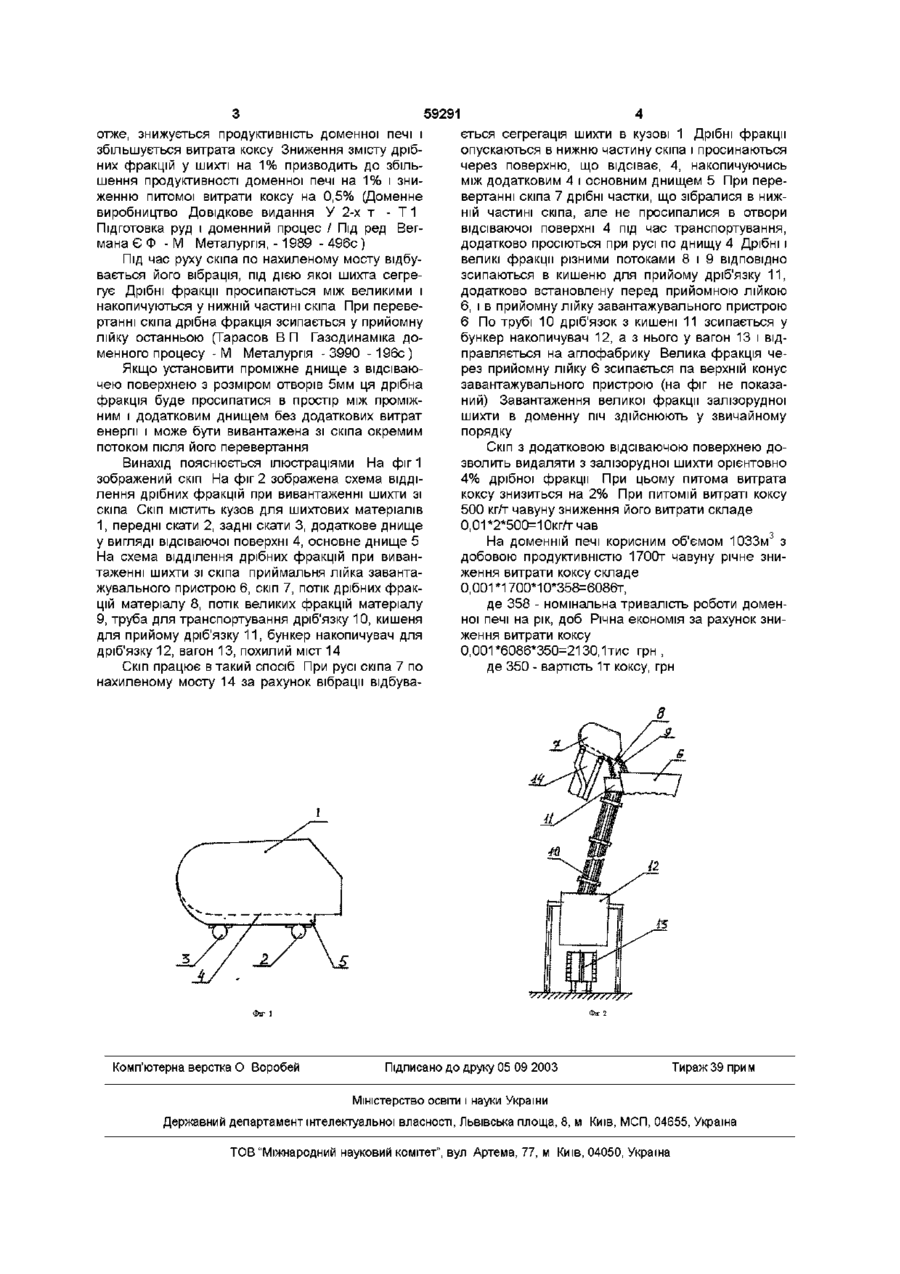

Скіп для завантаження шихти в доменну піч, що містить кузов для шихтових матеріалів, забезпечений передніми і задніми скатами, який відрізняється тим, що він забезпечений додатковим днищем, виконаним у вигляді відсіваючої поверхні, подовженої відносно основного днища і встановленої над ним Відомий СКІП забезпечує видалення частини дрібних фракцій потоком повітря, що просмоктується через шар шихти Але для цього необхідно використання додаткових пристроїв, вентиляторів і повітроводів, і додаткової витрати енергії для приведення в дію вентилятора Крім того, необхідність стикування скіпа з фланцями повітроводів ускладнює його роботу і може привести до затримок у завантаженні Після видалення дрібних фракцій їхня КІЛЬКІСТЬ знову збільшується під час транспортування на колошник В основу винаходу поставлена задача створення скіпа для завантаження шихтових матеріалів у доменну піч, у якому за рахунок конструктивних особливостей досягається часткове відсівання дрібних фракцій під час його переміщення без додаткових витрат енергії, що дозволить збільшити продуктивність доменної печі і знизити питому втрату коксу Поставлена задача вирішується тим, що скіп для завантаження шихти у доменну піч, що містить кузов для шихтових матеріалів, забезпечений передніми і задніми скатами, ВІДПОВІДНО ДО винаходу забезпечений додатковим днищем, виконаним у вигляді відсіваючої поверхні, подовженої відносно основного днища і встановленої над ним Залізорудна шихта, що надходить у доменну піч, містить дрібну фракцію (-5мм) Дрібна фракція погіршує газопроникність стовпа шихти, тому що заповнює простір між великими фракціями і зменшує об'єм міжшматкових порожнеч, по яких рухається газ Унаслідок цього скорочується КІЛЬКІСТЬ дуття, яке подається в піч, і знижується ступінь використання відновлювальної здатності газу, а ю 59291 отже, знижується продуктивність доменної печі і збільшується витрата коксу Зниження змісту дрібних фракцій у шихті на 1 % призводить до збільшення продуктивності доменної печі на 1 % і зниженню питомої витрати коксу на 0,5% (Доменне виробництво Довідкове видання У 2-х т - Т 1 Підготовка руд і доменний процес / Під ред Вегмана Є Ф - М Металургія, - 1 9 8 9 - 496с ) Під час руху скіпа по нахиленому мосту відбувається його вібрація, під дією якої шихта сегрегує Дрібні фракції просипаються між великими і накопичуються у нижній частині скіпа При перевертанні скіпа дрібна фракція зсипається у прийомну лійку останньою (Тарасов В П Газодинаміка доменного процесу - М Металургія - 3 9 9 0 - 1 9 6 с ) Якщо установити проміжне днище з відсіваючею поверхнею з розміром отворів 5мм ця дрібна фракція буде просипатися в простір між проміжним і додатковим днищем без додаткових витрат енергії і може бути вивантажена зі скіпа окремим потоком після його перевертання Винахід пояснюється ілюстраціями На фіг 1 зображений скіп На фіг 2 зображена схема відділення дрібних фракцій при вивантаженні шихти зі скіпа Скіп МІСТИТЬ кузов для шихтових матеріалів 1, передні скати 2, задні скати 3, додаткове днище у вигляді відсіваючої поверхні 4, основне днище 5 На схема відділення дрібних фракцій при вивантаженні шихти зі скіпа приймальня лійка завантажувального пристрою 6, скіп 7, потік дрібних фракцій матеріалу 8, потік великих фракцій матеріалу 9, труба для транспортування дріб'язку 10, кишеня для прийому дріб'язку 1 1 , бункер накопичувач для дріб'язку 12, вагон 13, похилий міст 14 Скіп працює в такий спосіб При русі скіпа 7 по нахиленому мосту 14 за рахунок вібрації відбува Комп'ютерна верстка О Воробей ється сегрегація шихти в кузові 1 Дрібні фракції опускаються в нижню частину скіпа і просинаються через поверхню, що відсіває, 4, накопичуючись між додатковим 4 і основним днищем 5 При перевертанні скіпа 7 дрібні частки, що зібралися в нижній частині скіпа, але не просипалися в отвори відсіваючої поверхні 4 під час транспортування, додатково просіються при русі по днищу 4 Дрібні і великі фракції різними потоками 8 і 9 ВІДПОВІДНО зсипаються в кишеню для прийому дріб'язку 1 1 , додатково встановлену перед прийомною лійкою 6, і в прийомну лійку завантажувального пристрою 6 По трубі 10 дріб'язок з кишені 11 зсипається у бункер накопичувач 12, а з нього у вагон 13 і відправляється на аглофабрику Велика фракція через прийомну лійку 6 зсипається па верхній конус завантажувального пристрою (на фіг не показаний) Завантаження великої фракції залізорудної шихти в доменну піч здійснюють у звичайному порядку Скіп З додатковою відсіваючою поверхнею дозволитьвидаляти з залізорудної шихти орієнтовно 4% дрібної фракції При цьому питома витрата коксу знизиться на 2% При питомій витраті коксу 500 кгл" чавуну зниження його витрати складе 0,01*2*500=10кгл-чав На доменній печі корисним об'ємом 1033м3 з добовою продуктивністю 1700т чавуну річне зниження витрати коксу складе 0,001 *1700*10*358=6086т, де 358 - номінальна тривалість роботи доменної печі на рік, доб Річна економія за рахунок зниження витрати коксу 0,001*6086*350=2130,1тис грн , де 350 - вартість 1т коксу, грн Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
