Формула / Реферат

Пылесистема, содержащая размольное устрой­ство, подключенное на входе к трубопроводу сушиль­ного агента, сепаратор, соединенный трубопроводом аэросмеси с пылеуловителем, подключенным к бун­керу готовой пыли пылепроводом, на котором последова­тельно установлены мигалка и магнитный сепаратор с приемником магнитного продукта, отличающаяся тем, что, с целью повышения экономичности путем повышения эффективности отделения магнитного продукта, магнитный сепаратор выполнен барабанного типа и подключен дополнительным трубопроводом к трубопроводу сушильного агента, а пылепровод снабжен дополнительным пылеуловителем, уста­новленным после магнитного сепаратора, и патруб­ком отвода газа, подключенным к трубопроводу аэросмеси.

Текст

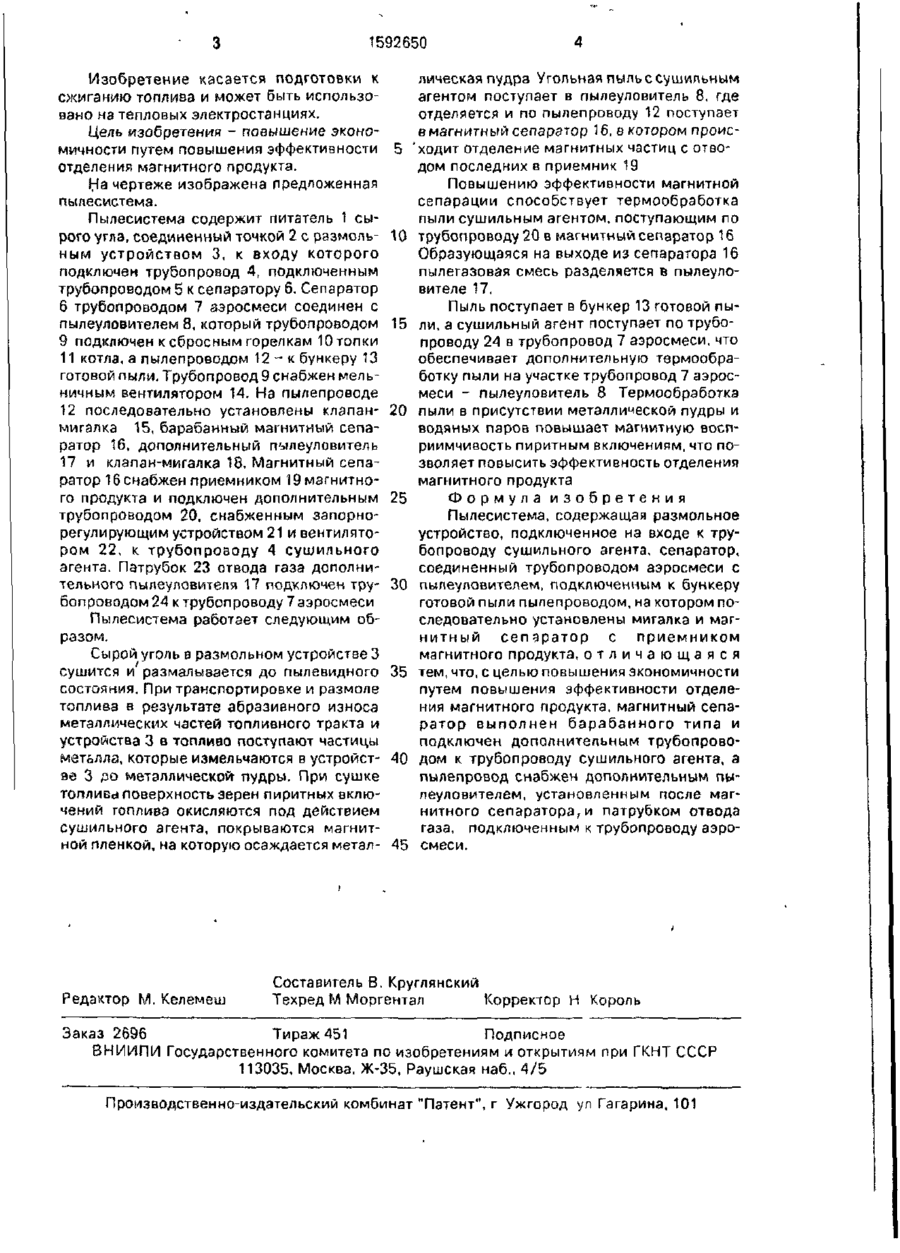

Изобретение касается подготовки к сжиганию твердого топлива и позволяет повысить экономичность путем повышения эффективности отделения магнитного продукта Для этого магнитный сепаратор 16 подключен к сушильному агенту, а пылесистема снабжена дополнительным пылеуловителем 17, подключенным по газу к трубопроводу 7 аэросмеси. При этом достигается дополнительная термообработка пыли, повышающая магнитную восприимчивость пиритных включений топлива. 1 ил АОШШ 1592650 Изобретение касается подготовки к сжиганию топлива и может быть использовано на тепловых электростанциях. Цель изобретения - повышение экономичности путем повышения эффективности 5 отделения магнитного продукта. На чертеже изображена предложенная пыпесистема. Пылесистема содержит питатель 1 сырого угла, соединенный точкой 2 с размоль- 10 ным устройством 3, к входу которого подключен трубопровод 4, подключенным трубопроводом 5 к сепаратору б. Сепаратор 6 трубопроводом 7 ззросмеси соединен с пылеуловителем 8, который трубопроводом 15 9 подключен к сбросным горелкам 10 топки 11 котла, а пылепроводом 12 - к бункеру 13 готовой пыли. Трубопровод 9 снабжен мельничным вентилятором 14. На пыпепроводе 12 последовательно установлены клапан- 20 мигалка 15, барабанный магнитный сепаратор 16, дополнительный пылеуловитель 17 и клапан-мигалка 18. Магнитный сепаратор 16 снабжен приемником 19 магнитного продукта и подключен дополнительным 25 трубопроводом 20, снабженным зэпорнорегулирующим устройством 21 и вентилятором 22, к трубопроводу 4 сушильного агента. Патрубок 23 отвода газа дополнительного пылеуловителя 17 подключен тру- 30 бопроводом 24 к трубопроводу 7 аэросмеси Пылесистема работает следующим образом. Сырой уголь в размольном устройстве 3 сушится и размалывается до пылевидного 35 состояния. При транспортировке и размоле топлива в результате абразивного износа металлических частей топливного тракта и устройства 3 в топливо поступают частицы мет&лла, которые измельчаются в устройст- 40 ае 3 до металлической- пудры. При сушке топлива поверхность зерен пиритных включений топлива окисляются под действием сушильного агента, покрываются магнитной пленкой, на которую осаждается метал- 45 Редактор М. Келемеш лическая пудрз Угольная пыль с сушильным агентом поступает в пылеуловитель 8, где отделяется и по пылепроводу 12 поступает в магнитный сепаратор 16, в котором происходит отделение магнитных частиц с отводом последних в приемник 19 Повышению эффективности магнитной сепарации способствует термообработка пыли сушильным агентом, поступающим по трубопроводу 20 в магнитный сепаратор 16 Образующаяся на выходе из сепаратора 16 пылегэзовая смесь разделяется в пылеуловителе 17. Пыль поступает в бункер 13 готовой пыли, а сушильный агент поступает по трубопроводу 24 в трубопровод 7 аэросмеси, что обеспечивает дополнительную термообработку пыли на участке трубопровод 7 аэросмеси - пылеуловитель 8 Термообработка пыли в присутствии металлической пудры и водяных паров повышает магнитную восприимчивость пиритным включениям, что позволяет повысить эффективность отделения магнитного продукта Формула изобретения Пылесистема, содержащая размольное устройство, подключенное на входе к трубопроводу сушильного агента, сепаратор, соединенный трубопроводом аэросмеси с пылеуловителем, подключенным к бункеру готовой пыли пылепроводом, на котором последовательно установлены мигалка и мэгнитный сепаратор с приемником магнитного продукта, о т л и ч а ю щ а я с я тем, что, с целью повышения экономичности путем повышения эффективности отделения магнитного продукта, магнитный сепаратор выполнен барабанного типа и подключен дополнительным трубопроводом к трубопроводу сушильного агента, а пылепровод снабжен дополнительным пылеуловителем, установленным после магнитного сепаратора,и патрубком отвода газа, подключенным к трубопроводу аэросмеси. Составитель В. Круглянский Техред М Моргентэл Корректор Н Король Заказ 2696 Тираж 451 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Dust system

Автори англійською

Tishynskyi Volodymyr Stepanovych, Baltian Vasyl Mykolaiovych, Litovkin Viacheslav Vasyliovych

Назва патенту російською

Пылесистема

Автори російською

Тишинский Владимир Степанович, Балтян Василий Николаевич, Литовкин Вячеслав Васильевич

МПК / Мітки

МПК: F23K 1/00

Мітки: пилосистема
