Магнітний сепаратор
Номер патенту: 2867
Опубліковано: 26.12.1994
Автори: Сандуляк Олександр Васильович, Клепач Микола Іванович, Довганюк Василь Дмитрович, Яцков Микола Васильович, Дахненко Валерій Леонідович
Формула / Реферат

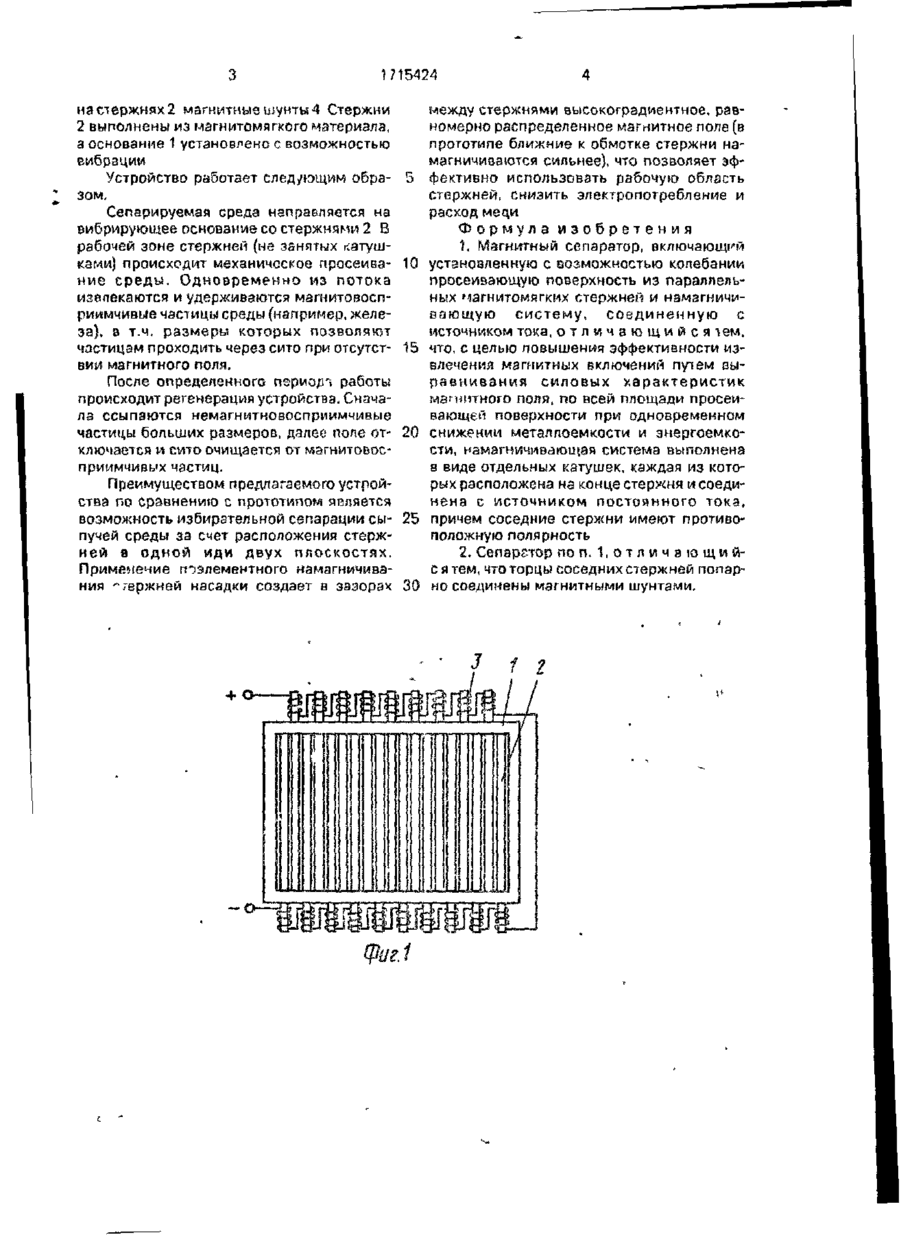

1. Магнитный сепаратор, включающий установленную с возможностью колебаний просеивающую поверхность из параллельных магнитомягких стержней и намагничивающую систему, соединенную с источником тока, отличающийся тем, что, с целью повышения эффективности извлечения магнитных включений путем выравнивания силовых характеристик магнитного поля, по всей площади просеивающей поверхности при одновременном снижении металлоемкости и энергоемкости, намагничивающая система выполнена в виде отдельных катушек, каждая из которых расположена на конце стержня и соединена с источником постоянного тока, причем соседние стержни имеют противоположную полярность.
2. Сепаратор по п. 1, отличающийся тем, что торцы соседних стержней попарно соединены магнитными шунтами.
Текст

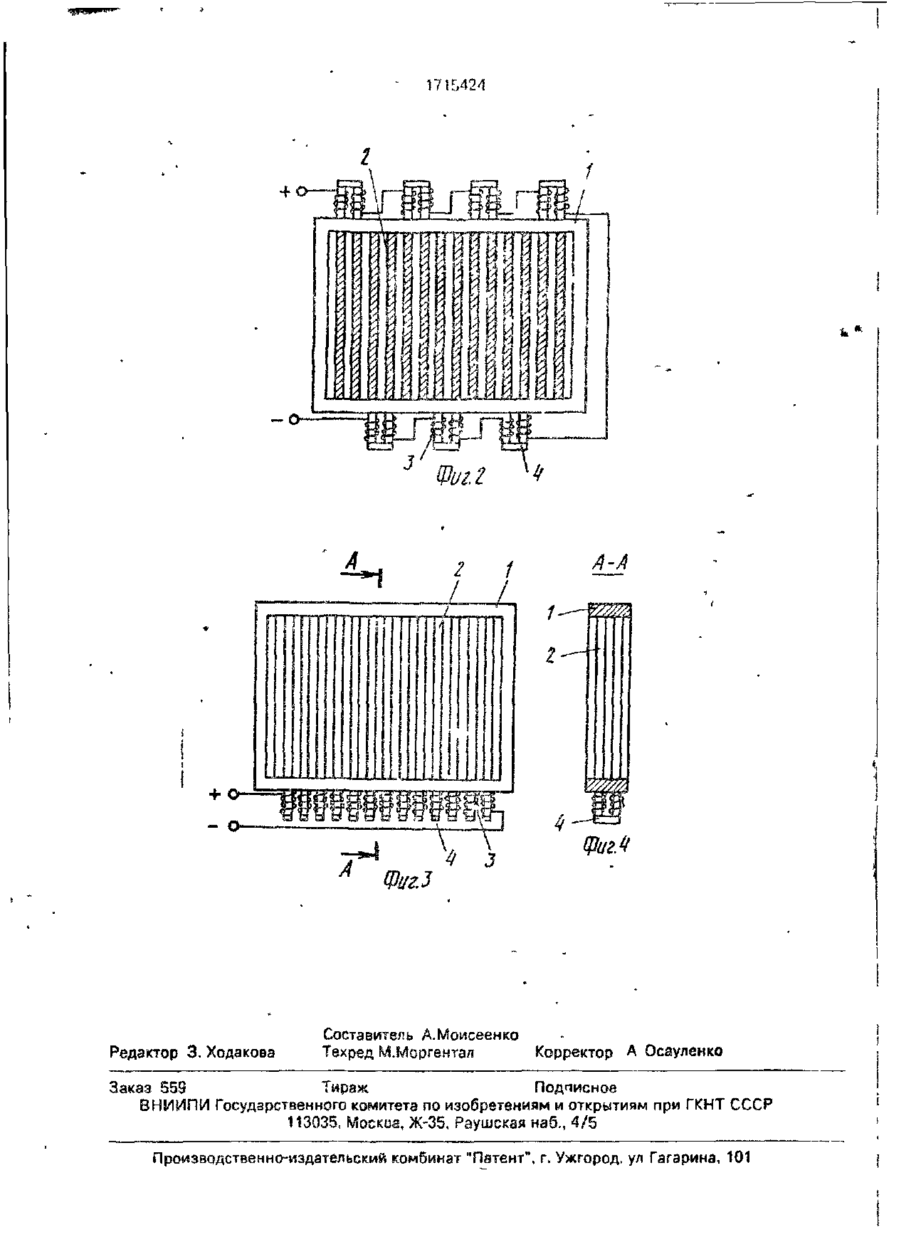

Изобретение ОТНОСИТСЯ к разделению материалов по магнитным свойствам и крупности. Цель - поввішение эффективности извлечения магнитных включений путем выравнивания силовых характеристик магнитного поля по всей площади просеивающей поверхности при одновременном снижении Е-іетзллоемкости и энергоемкости. Сепаратор содержит основание 1, установленное с возможностью вибрации. На нем закреплена просеивающая поверх Изобретение относится к магнитной сепарации сыпучих сред и может быть использовано в горнодобывающей, металлургической, сельскохозяйственной, пищевой м др. областях промышленности Цель изобретения - повышение эффективности извлечения маїнитнмх включений путем выравнивания силовых характеристик магнитного поля по всей площади просеивающей поверхности при ность из парзллельньїх магнитомяг^их стержней (С) 2, На кочцзх С 2 расположены катушки (К) 3. Все вместе К 3 образуют систему намагничивания Все К 3 соединены с ИСТОЧНИКОМ постоянного і ока
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic separator
Автори англійськоюKlepach Mykola Ivanovych, Yatskov Mykola Vasyliovych, Dakhnenko Valerii Leonidovych, Sanduliak Oleksandr Vasyliovych, Dovhaniuk Vasyl Dmytrovych
Назва патенту російськоюМагнитный сепаратор
Автори російськоюКлепач Николай Иванович, Яцков Николай Васильевич, Дахненко Валерий Леонидович, Сандуляк Александр Васильевич, Довганюк Василий Дмитриевич
МПК / Мітки
МПК: B03C 1/08, B07B 1/46, B03C 1/02
