Світловий прилад

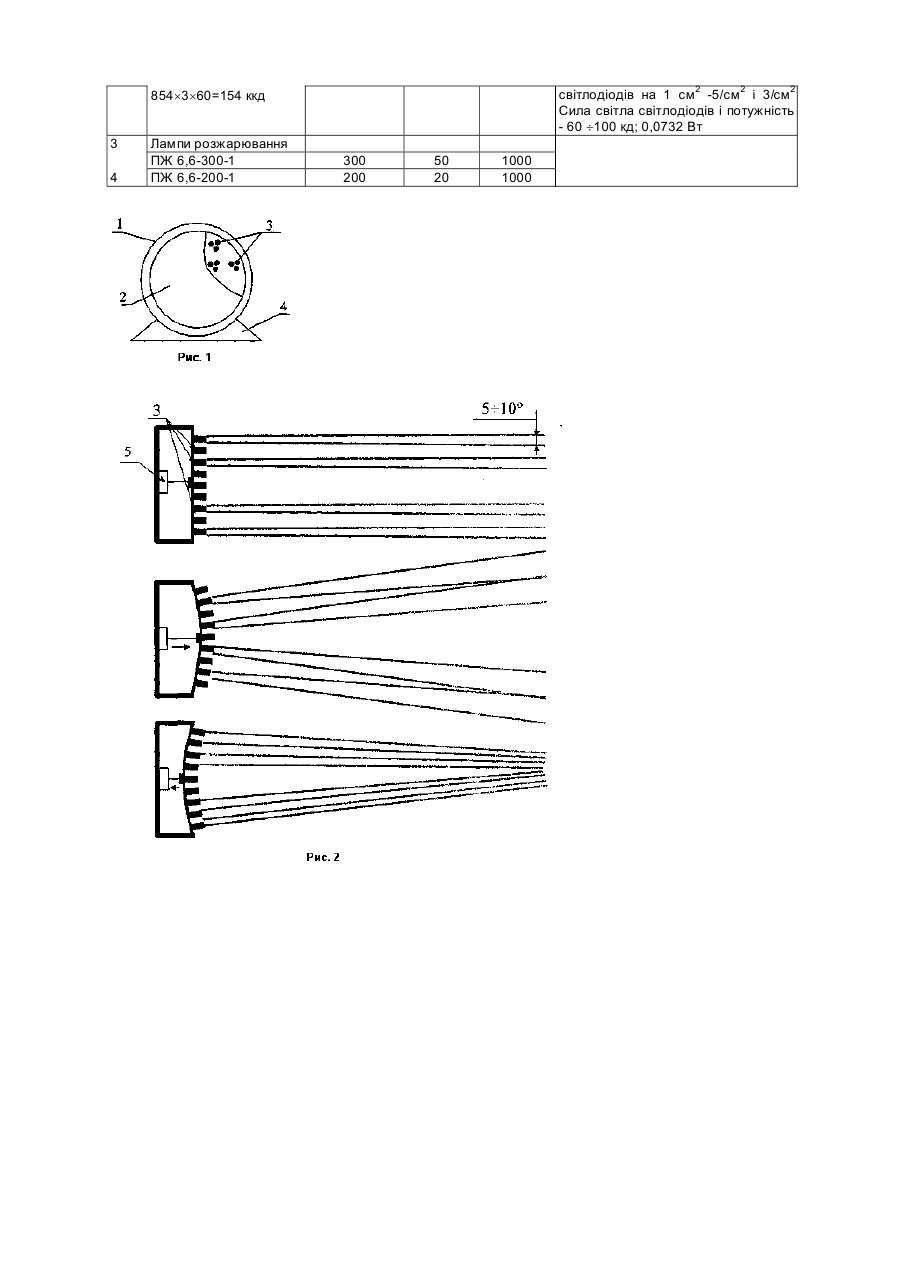

Корисна модель відноситься до області світлотехніки, зокрема, до прожекторних приладів прожекторів. Відомі різновиди прожекторів: дальньої дії, заливаючого світла і для передачі кодованої інформації на відстані. До класу прожекторних приладів також відносяться світлофори, фари і т.п. [1, 2]. Основними частинами прожектора є: джерело випромінювання світла і світлорозподільчий пристрій відбивач, який виконує функції перетворення променистого потоку в просторі, зміни видимої яскравості джерела і зміни спектрального складу випромінювання. Крім того, механічні і електротехнічні частини: корпус прожектора, захисне скло, пристрої, що оберігають від перегріву, стійки, базовий вузол для установки джерела випромінювання і його підключення до джерела живлення. Загальними недоліками прожекторів-аналогів і, зокрема прототипу -прожектора дальньої дії є, перш за все: обмежені можливості управління світловим потоком і високе споживання енергії, що викликає необхідність використання складного електроустаткування, охолоджування в процесі роботи і, нарешті, ненадійність в умовах екстремальної ситуації, наприклад, під час військових дій. Так, прожектор можна легко вивести з ладу - достатньо одного попадання в корпус або по захисному склу. Крім того, треба відзначити порівняно низький термін дії джерела світла. Для усунення вказаних недоліків пропонується світловий прилад прожекторного класу, що містить джерело світла і базовий вузол для його установки. Відмінні особливості прожектора у виконанні його елементів. Так, базовий вузол виконаний у вигляді мембрани, а джерело світла у вигляді набору світлодіодів різного кольору випромінювання [3, 4], розміщених на поверхні мембрани. При цьому світлодіоди червоного, зеленого і синього кольорів згруповані в осередки, рівномірно розміщені по поверхні мембрани. Далі світлодіоди одного кольору випромінювання з'єднані в ланцюг послідовно-паралельно. Порівняльний аналіз об'єкту, що заявляється, з прототипом дозволяє зробити висновок, що об'єкт, що заявляється, відрізняється від відомого: по-перше, зміною конструкції базового вузла, що виконує також функцію управління світловим потоком шляхом зміни кута випромінювання джерела світла, по-друге, введенням в конструкцію об'єкту нового елементу - світлодіода, що генерує випромінювання, яке у видимій області сприймається як одноколірне і, по-третє, не можлива катастрофічна відмова роботи прожектора, так як вихід зі строю одного або декількох світлодіодів практично не вплине на інтенсивність випромінювання. З вищевикладеного можна зробити висновок, що об'єкт, що заявляється, володіє новизною і корисними властивостями і, отже, відповідає критерію "істотна новизна". Приклад. Прожектор, що заявляється, пояснюється рис.1 і 2, на яких представлено його загальний вигляд і поперечний розріз, а також зображені три положення мембрани, що формує світловий потік. Прожектор містить корпус 1, мембрану 2, світлодіоди 3, стійку 4 і механізм управління мембраною 5. Мембрана виготовлена з діелектричне з матеріалу. Світлодіоди різного кольору випромінювання червоного, зеленого, синього - згруповані в осередки, рівномірно розміщені по поверхні мембрани. При цьому світлодіоди одного кольору випромінювання сполучені в ланцюги послідовно-паралельно. Це дає можливість періодично варіювати кольором світлового потоку, включаючи по черзі червоний, синій, зелений, або одночасно, включаючи всі кольори, для отримання світлового потоку білого кольору. Управління світловим потоком визначається положенням мембрани, залежно від якого міняється кут випромінювання джерела світла, внаслідок чого світловий потік розширюється або звужується, збираючись у пучок. Таким чином, прожектор, що заявляється, можна використовувати за різним призначенням, наприклад, як прожектор дальньої дії або заливного світла, або для передачі кодованої інформації на відстань. Особливо слід відмітити, що джерело світла складається з сотень світлодіодів, тому вихід з ладу або навмисне пошкодження декількох десятків світлодіодів майже не вплине на інтенсивність світлового потоку. Таке дублювання призводить до надзвичайної надійності системи. Нижче наведені електротехнічні характеристики об'єкту (прожектора), що заявляється, порівняно з прожектором ПО-2. Сила світла прожектора з світлодіодами перевищує ПО-2 256 : 50 5 ра3 і 154 : 20 7 раз. Відповідно світлодіодний прожектор буде використовувати електроенергії у 5-7 разів менше, якщо він працює в режимі ПО-2. Список використаної літератури: 1. Кладницкий Д.А., Чубатов С.И. Справочник по осветительной аппаратуре. -К., 1986. -С. 121-186. 2. Трембач В.В. Световые приборы. -М., 1972. -С. 121 -186. 3. Юнович А.Э. Свет из гетеропереходов. // Природа. -2001. -№ 6. -С.38-46. 4. Юнович А.Э. Светодиоды как основа освещения будущего. // Светотехника. -2003. -№ 3. -С.2-6. Таблиця 1 № з/п 1 2 Джерело світла Світлодіоди 5/см2 854´5´60=256 ккд Світлодіоди 3/см2 Потужність, Вт Сила світла, ккд 300 256 Термін роботи, годин 100000 200 154 100000 Примітка Площа відбивача ПО-2 і мембрани прожектора, що заявляється, - 854 см2 Світлодіод Æ-3 ммКількість світлодіодів на 1 см2 -5/см2 і 3/см2 Сила світла світлодіодів і потужність - 60 ¸100 кд; 0,0732 Вт 854´3´60=154 ккд 3 4 Лампи розжарювання ПЖ 6,6-300-1 ПЖ 6,6-200-1 300 200 50 20 1000 1000
