Світловий прилад

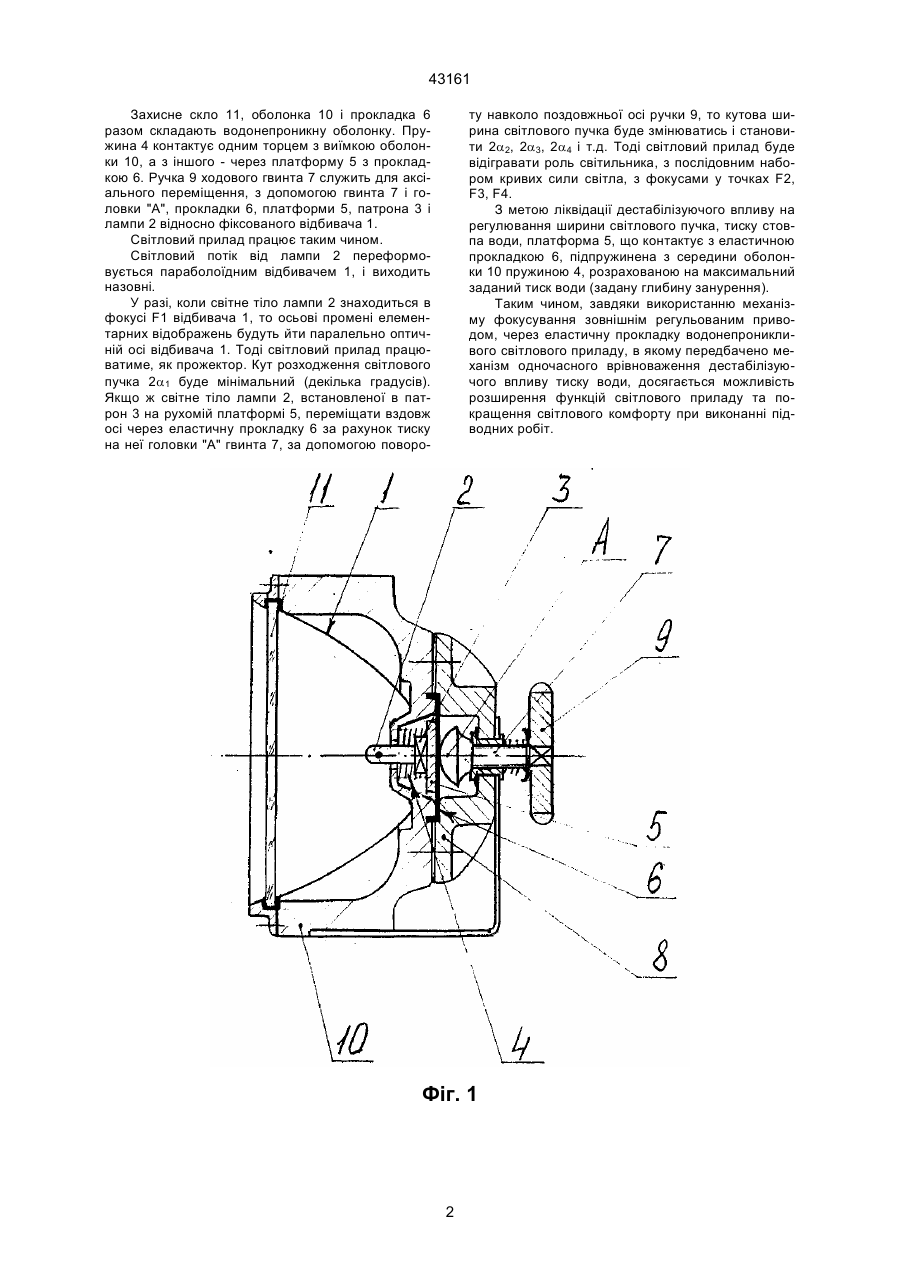

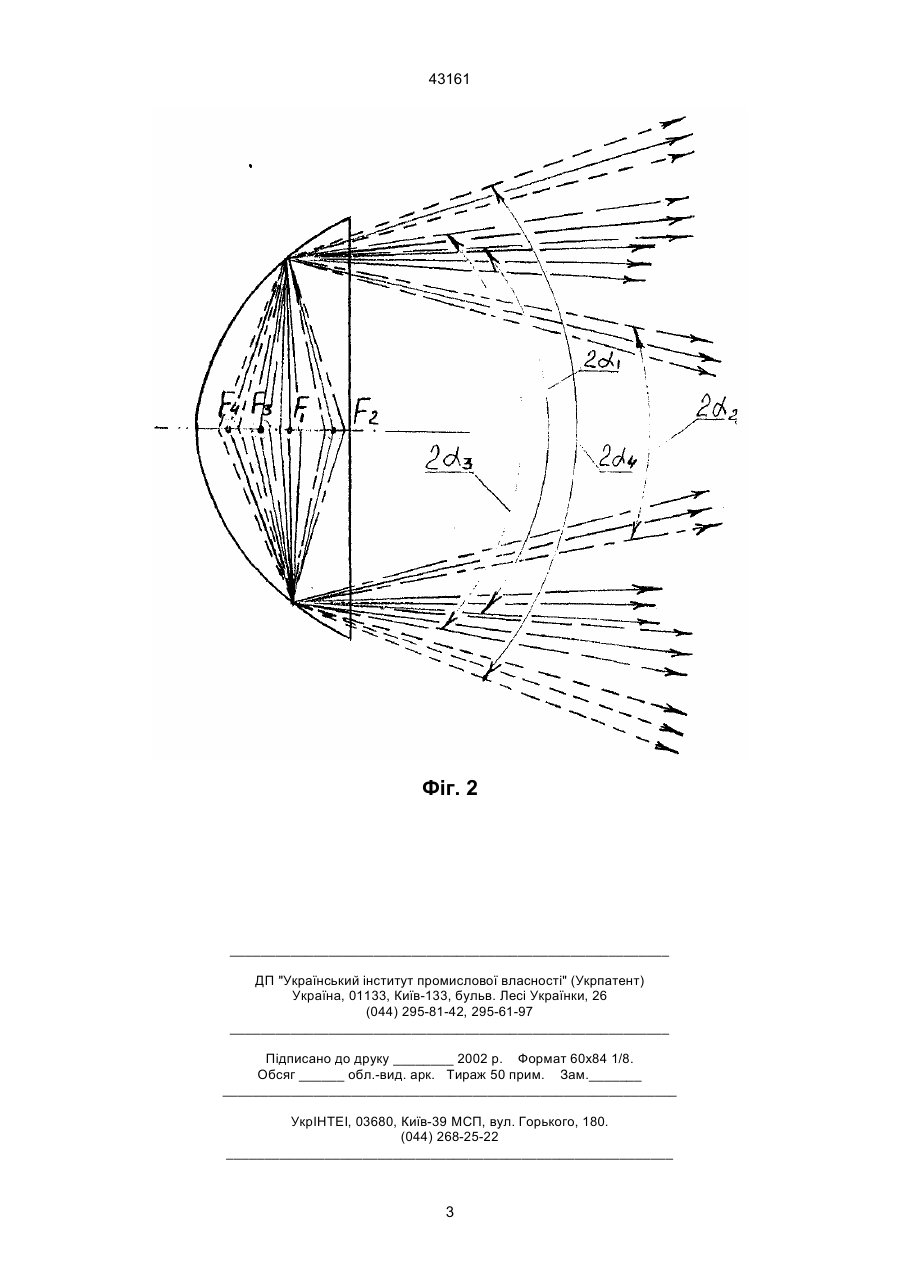

Світловий прилад, який містить лампу, параболоїдний дзеркальний відбивач і захисне скло, який відрізняється тим, що лампа з фіксованим відбивачем розміщені всередині водонепроникної оболонки з можливістю зміни кутової ширини світлового пучка відбивача зовнішнім аксіальним регульованим пристроєм через еластичну прокладку, підпружинену із середини оболонки. (19) (21) 2001031832 (22) 20.03.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Несторович Ігор Іванович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМ. ІВАНА ПУЛЮЯ, UA 43161 Захисне скло 11, оболонка 10 і прокладка 6 разом складають водонепроникну оболонку. Пружина 4 контактує одним торцем з виїмкою оболонки 10, а з іншого - через платформу 5 з прокладкою 6. Ручка 9 ходового гвинта 7 служить для аксіального переміщення, з допомогою гвинта 7 і головки "А", прокладки 6, платформи 5, патрона 3 і лампи 2 відносно фіксованого відбивача 1. Світловий прилад працює таким чином. Світловий потік від лампи 2 переформовується параболоїдним відбивачем 1, і виходить назовні. У разі, коли світне тіло лампи 2 знаходиться в фокусі F1 відбивача 1, то осьові промені елементарних відображень будуть йти паралельно оптичній осі відбивача 1. Тоді світловий прилад працюватиме, як прожектор. Кут розходження світлового пучка 2a1 буде мінімальний (декілька градусів). Якщо ж світне тіло лампи 2, встановленої в патрон 3 на рухомій платформі 5, переміщати вздовж осі через еластичну прокладку 6 за рахунок тиску на неї головки "А" гвинта 7, за допомогою поворо ту навколо поздовжньої осі ручки 9, то кутова ширина світлового пучка буде змінюватись і становити 2a2, 2a3, 2a4 і т.д. Тоді світловий прилад буде відігравати роль світильника, з послідовним набором кривих сили світла, з фокусами у точках F2, F3, F4. З метою ліквідації дестабілізуючого впливу на регулювання ширини світлового пучка, тиску стовпа води, платформа 5, що контактує з еластичною прокладкою 6, підпружинена з середини оболонки 10 пружиною 4, розрахованою на максимальний заданий тиск води (задану глибину занурення). Таким чином, завдяки використанню механізму фокусування зовнішнім регульованим приводом, через еластичну прокладку водонепроникливого світлового приладу, в якому передбачено механізм одночасного врівноваження дестабілізуючого впливу тиску води, досягається можливість розширення функцій світлового приладу та покращення світлового комфорту при виконанні підводних робіт. Фіг. 1 2 43161 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
