Фільтр для очищення газів
Номер патенту: 53502
Опубліковано: 15.01.2003
Автори: Лешак Юлія Романівна, Федорчак Євген Йосипович, Лешак Роман Михайлович, Лагно Інна Валеріївна
Формула / Реферат
Фільтр для очищення газів, що містить кільцевий диск, до якого закріплений своєю основою конічний фільтрувальний вузол, який відрізняється тим, що кільцевий диск виконаний з осьовою маточиною, до якої закріплена вершина конічного фільтрувального вузла.
Текст

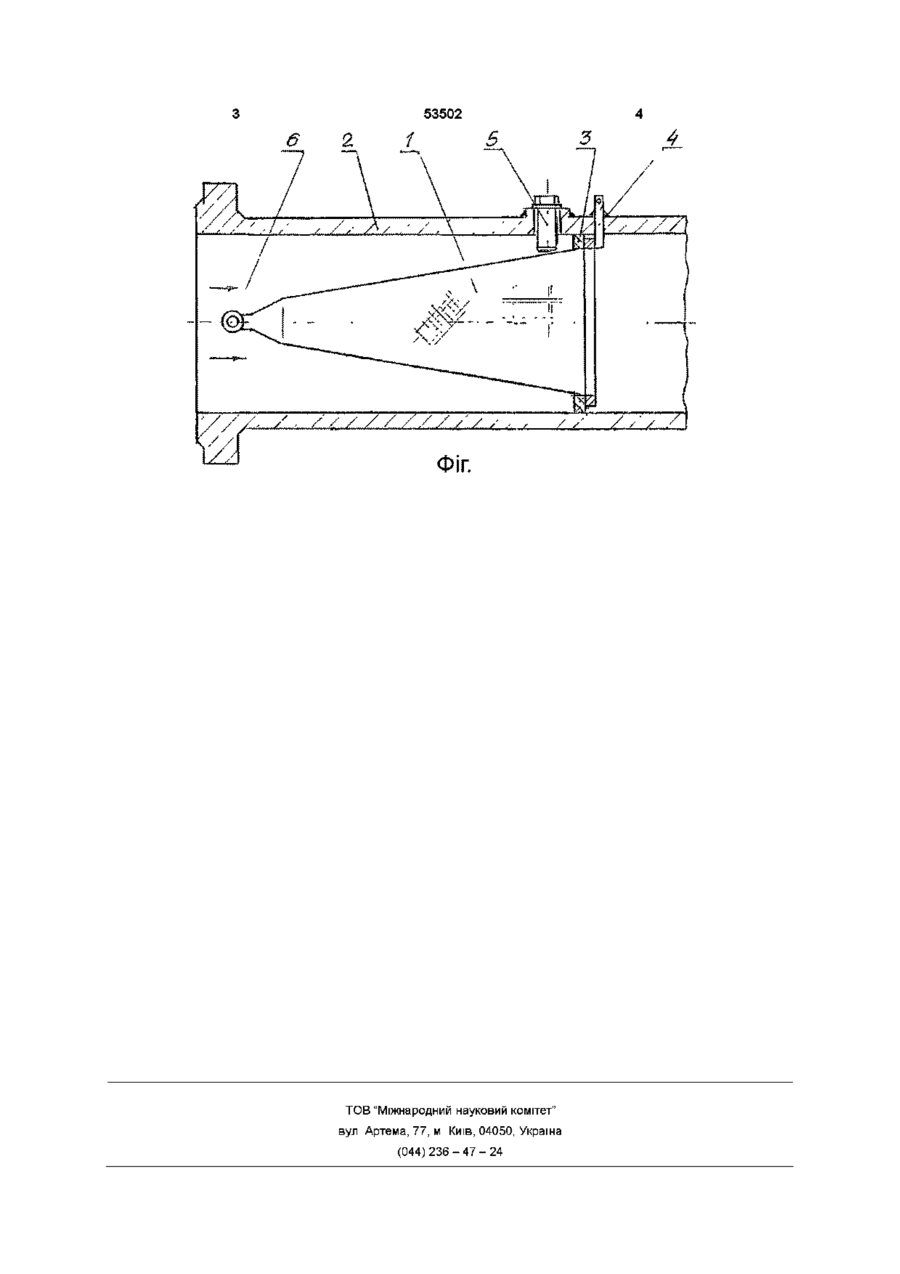

Фільтр для очищення газів, що містить кільцевий диск, до якого закріплений своєю основою конічний фільтрувальний вузол, який відрізняється тим, що кільцевий диск виконаний з осьовою маточиною, до якої закріплена вершина конічного фільтрувального вузла Фільтр складається з конічного фільтрувального вузла 1 в основі якого встановлене ущільнююче кільце 2 для ущільнення основи фільтрувального вузла і внутрішньої поверхні газопроводу До вершини конічного фільтрувального вузла закріплений кільцевий диск 3, виконаний з осьовою ступецею 4, до якої закріплена вершина конічного фільтрувального вузла Для встановлення заявленого фільтра роз'єднують фланцеве з'єднання після запірної арматури, забезпечуючи доступ до внутрішньої поверхні прилягаючої ділянки газопроводу По обидва боки кільцевого диску фільтра встановлюють змащені паронітові прокладки, а конічний фільтрувальний вузол основою вперед запихають всередину ділянки газопроводу При цьому вершина конічного фільтрувального вузла буде направлена назустріч потоку газу Після ЦЬОГО фланці з'єднують між собою Фільтр готовий до роботи Заявлений фільтр може використовуватись на ділянках газопроводів, в яких запірна арматура не дозволяє встановлювати фільтр-прототип Встановлення конічного фільтрувального вузла вершиною конуса назустріч потоку газу є технологічною необхідністю Заявлений фільтр знайде широке застосування в замірних дільницях з лічильниками газу з обмеженими габаритами та значною КІЛЬКІСТЮ запірної та регулюючої арматури Література 1 «Фільтр для очистки газів» — Патент України № 31659, Бюллетень № 2, 2000 р 2 «Фільтр для очистки газів» — Патент № 47039 А, Бюлетень № 6, 2002 р о ю СО ю б 2 // // / , , / / ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter for purification of gases
Автори англійськоюFedorchak Yevhen Yosypovych
Назва патенту російськоюФильтр для очистки газов
Автори російськоюФедорчак Евгений Иосифович
МПК / Мітки
МПК: B01D 33/00, B01D 25/00
Мітки: газів, очищення, фільтр
