Прилад для визначення оптимальної інтенсивності подачі вогнегасної речовини для гасіння твердого горючого матеріалу

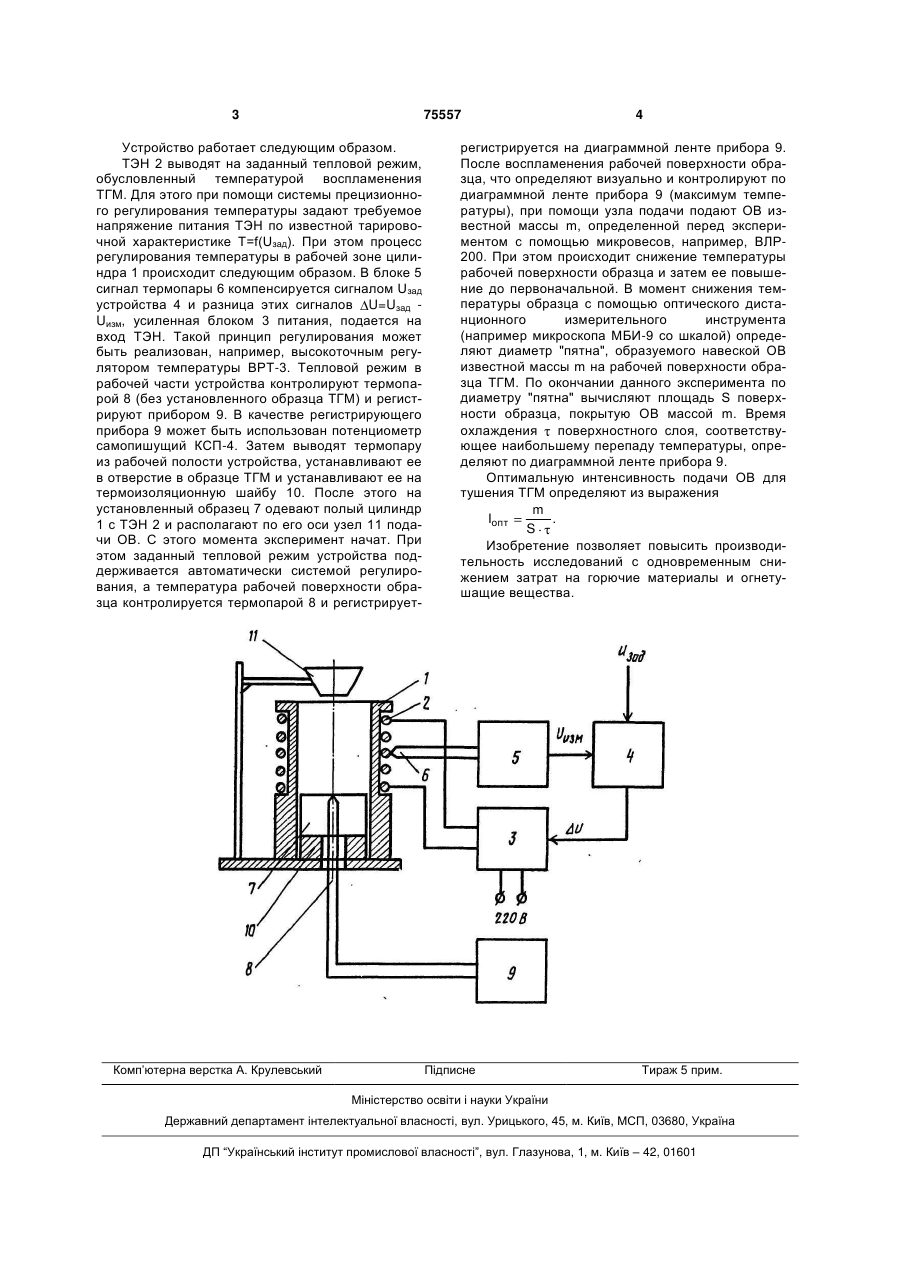

Устройство для определения оптимальной интенсивности подачи огнетушащего вещества 3 75557 Устройство работает следующим образом. ТЭН 2 выводят на заданный тепловой режим, обусловленный температурой воспламенения ТГМ. Для этого при помощи системы прецизионного регулирования температуры задают требуемое напряжение питания ТЭН по известной тарировочной характеристике T=f(Uзад). При этом процесс регулирования температуры в рабочей зоне цилиндра 1 происходит следующим образом. В блоке 5 сигнал термопары 6 компенсируется сигналом Uзад устройства 4 и разница этих сигналов U=Uзад Uизм, усиленная блоком 3 питания, подается на вход ТЭН. Такой принцип регулирования может быть реализован, например, высокоточным регулятором температуры ВРТ-3. Тепловой режим в рабочей части устройства контролируют термопарой 8 (без установленного образца ТГМ) и регистрируют прибором 9. В качестве регистрирующего прибора 9 может быть использован потенциометр самопишущий КСП-4. Затем выводят термопару из рабочей полости устройства, устанавливают ее в отверстие в образце ТГМ и устанавливают ее на термоизоляционную шайбу 10. После этого на установленный образец 7 одевают полый цилиндр 1 с ТЭН 2 и располагают по его оси узел 11 подачи OB. С этого момента эксперимент начат. При этом заданный тепловой режим устройства поддерживается автоматически системой регулирования, а температура рабочей поверхности образца контролируется термопарой 8 и регистрирует Комп’ютерна верстка А. Крулевський 4 регистрируется на диаграммной ленте прибора 9. После воспламенения рабочей поверхности образца, что определяют визуально и контролируют по диаграммной ленте прибора 9 (максимум температуры), при помощи узла подачи подают OB известной массы m, определенной перед экспериментом с помощью микровесов, например, ВЛР200. При этом происходит снижение температуры рабочей поверхности образца и затем ее повышение до первоначальной. В момент снижения температуры образца с помощью оптического дистанционного измерительного инструмента (например микроскопа МБИ-9 со шкалой) определяют диаметр "пятна", образуемого навеской OB известной массы m на рабочей поверхности образца ТГМ. По окончании данного эксперимента по диаметру "пятна" вычисляют площадь S поверхности образца, покрытую OB массой m. Время охлаждения поверхностного слоя, соответствующее наибольшему перепаду температуры, определяют по диаграммной ленте прибора 9. Оптимальную интенсивность подачи OB для тушения ТГМ определяют из выражения m Iопт . S Изобретение позволяет повысить производительность исследований с одновременным снижением затрат на горючие материалы и огнетушащие вещества. Підписне Тираж 5 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
