Пристрій для подачі полосового та стрічкового матеріалу
Формула / Реферат

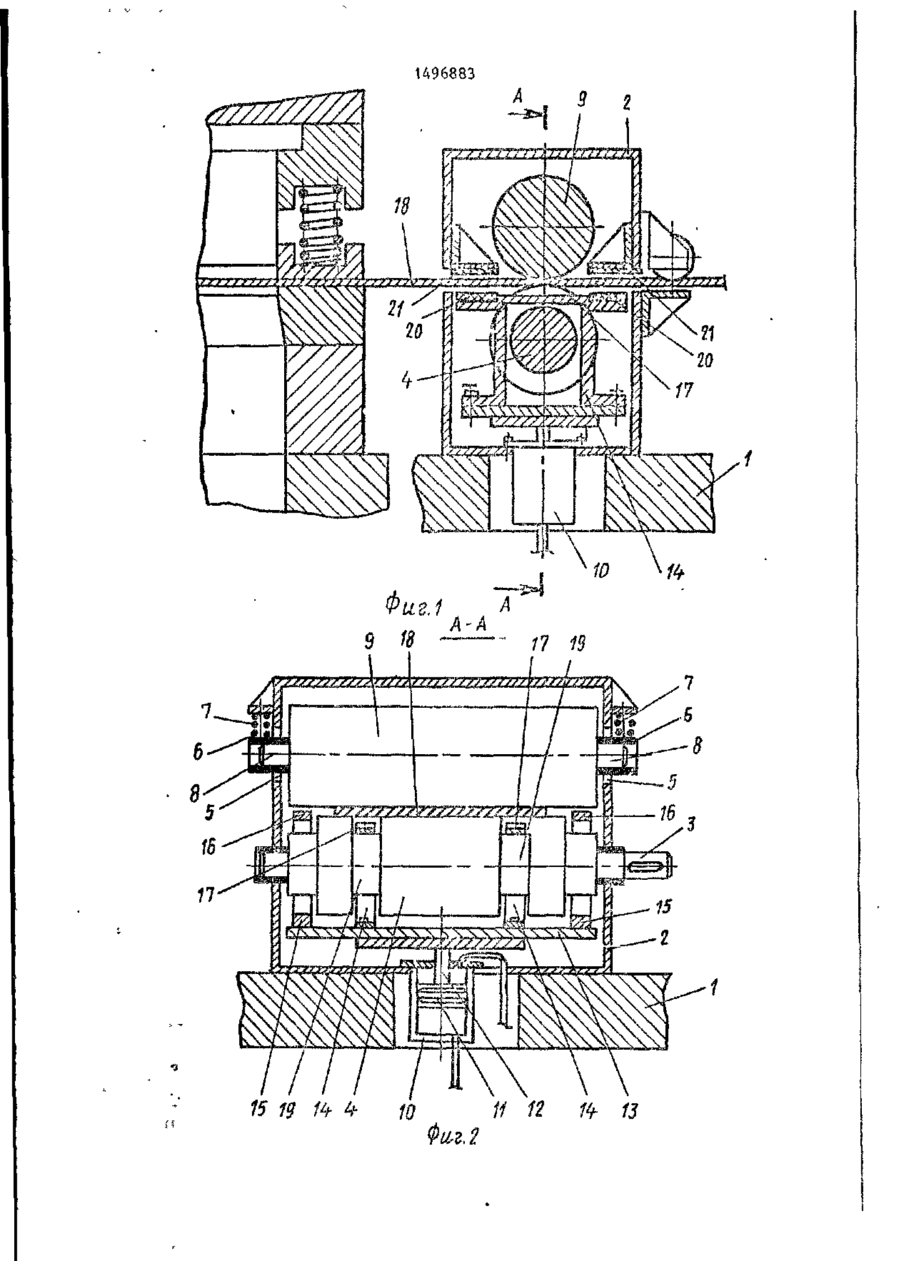

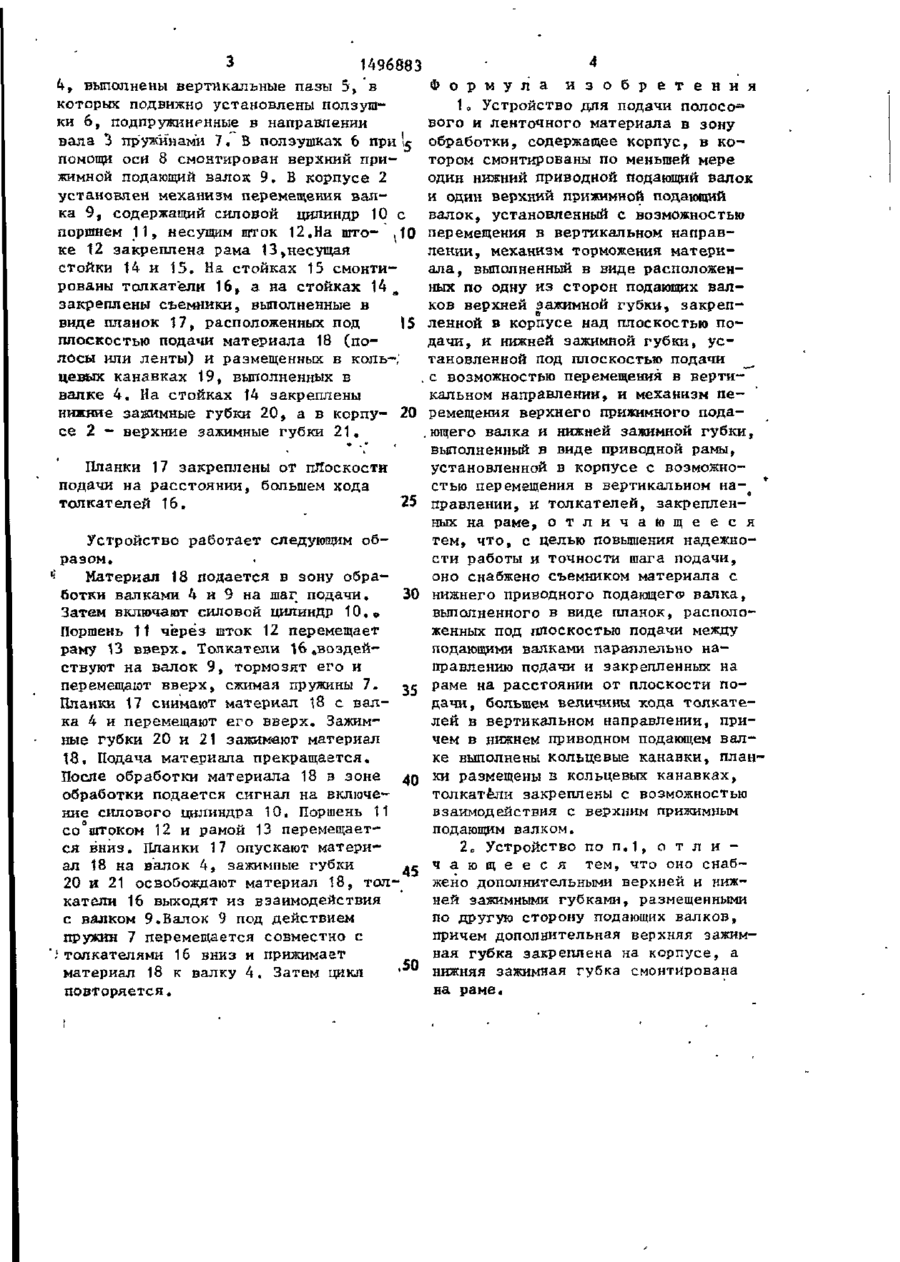

1. Устройство для подачи полосового и ленточного материала в зону обработки, содержащее корпус, в котором смонтированы по меньшей мере один нижний приводной подающий валок и один верхний прижимной подающий валок, установленный с возможностью перемещения в вертикальном направлении, механизм торможения материала, выполненный в виде расположенных по одну из сторон подающих валков верхней зажимной губки, закрепленной в корпусе над плоскостью подачи, и нижней зажимной губки, установленной под плоскостью подачи с возможностью перемещения в вертикальном направлении, и механизм перемещения верхнего прижимного подающего валка и нижней зажимной губки, выполненный в виде приводной рамы, установленной в корпусе с возможностью перемещения в вертикальном направлении, и толкателей, закрепленных на раме, отличающееся тем, что, с целью повышения надежности работы и точности шага подачи, оно снабжено съемником материала с нижнего приводного подающего валка, выполненного в виде планок, расположенных под плоскостью подачи между подающими валками параллельно направлению подачи и закрепленных на раме на расстоянии от плоскости подачи, большем величины хода толкателей в вертикальном направлении, причем в нижнем приводном подающем валке выполнены кольцевые канавки, планки размещены в кольцевых канавках, толкатели закреплены с возможностью взаимодействия с верхним прижимным подающим валком.
2. Устройство по п. 1, отличающееся тем, что оно снабжено дополнительными верхней и нижней зажимными губками, размещенными по другую сторону подающих валков, причем дополнительная верхняя зажимная губка закреплена на корпусе, а нижняя зажимная губка смонтирована на раме.
Текст
СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU,,n 1496883 А1
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for feed of strip and tape material
Автори англійськоюShumeiko Dmytro Ivanovych
Назва патенту російськоюУстройство для подачи полосового и ленточного материала
Автори російськоюШумейко Дмитрий Иванович
МПК / Мітки
МПК: B30B 15/30, B21K 27/00
Мітки: стрічкового, полосового, пристрій, матеріалу, подачі
Код посилання
<a href="https://ua.patents.su/4-12275-pristrijj-dlya-podachi-polosovogo-ta-strichkovogo-materialu.html" target="_blank" rel="follow" title="База патентів України">Пристрій для подачі полосового та стрічкового матеріалу</a>
