Об’єднаний резервуар для робочої рідини

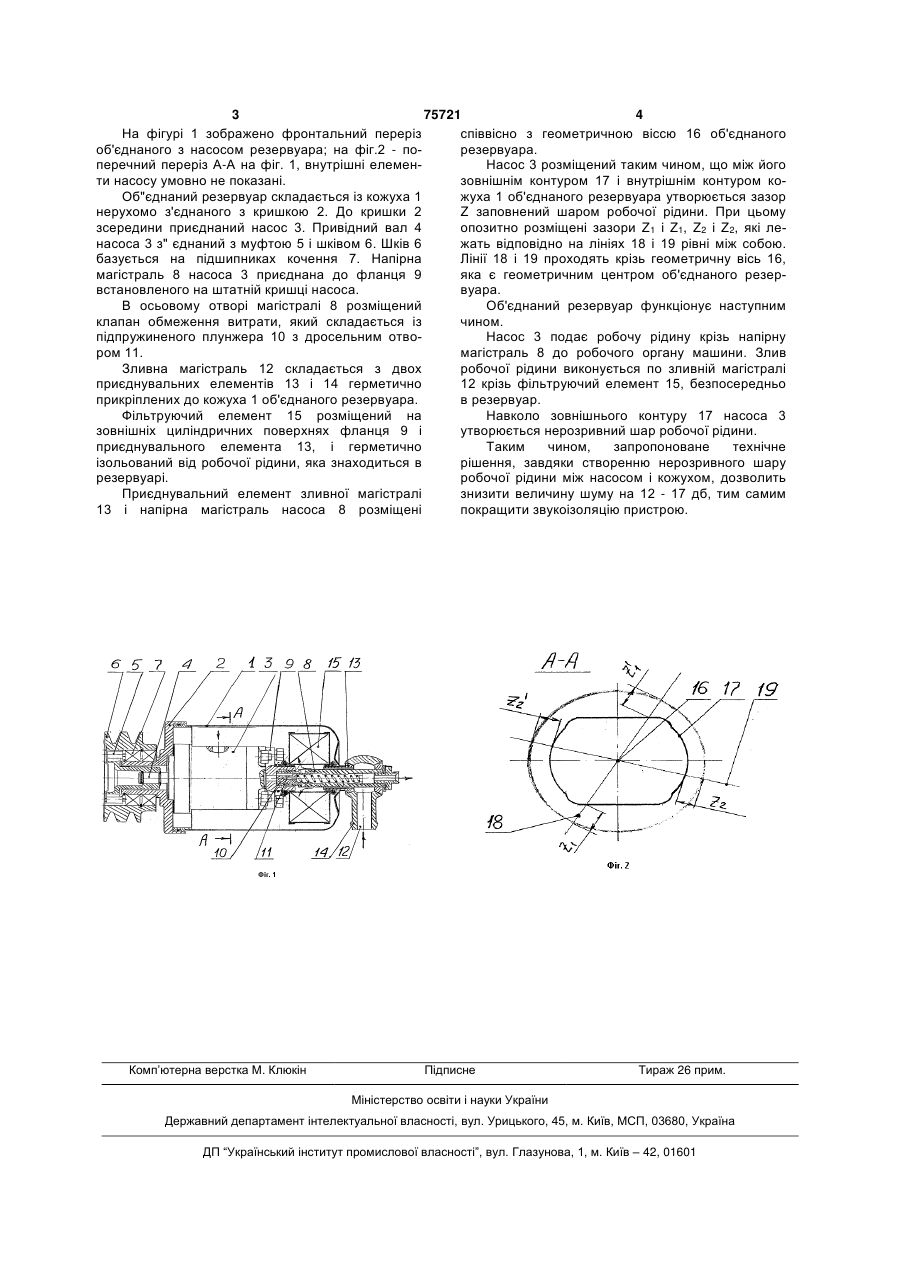

1. Об’єднаний резервуар для робочої рідини, що містить тонкостінний циліндричний кожух з кришкою, з розміщеними всередині нього і з'єднаними герметично з ним насосом і фільтруючим елементом, магістралі зливу і напору, який відрізняється тим, що між зовнішнім контуром насоса і внутрішнім контуром резервуара утворюється зазор однакової величини з двох опозитних сторін 3 75721 4 На фігурі 1 зображено фронтальний переріз співвісно з геометричною віссю 16 об'єднаного об'єднаного з насосом резервуара; на фіг.2 - порезервуара. перечний переріз А-А на фіг. 1, внутрішні елеменНасос 3 розміщений таким чином, що між його ти насосу умовно не показані. зовнішнім контуром 17 і внутрішнім контуром коОб"єднаний резервуар складається із кожуха 1 жуха 1 об'єднаного резервуара утворюється зазор нерухомо з'єднаного з кришкою 2. До кришки 2 Z заповнений шаром робочої рідини. При цьому зсередини приєднаний насос 3. Привідний вал 4 опозитно розміщені зазори Z1 і Z1, Z2 і Z2, які ленасоса 3 з" єднаний з муфтою 5 і шківом 6. Шків 6 жать відповідно на лініях 18 і 19 рівні між собою. базується на підшипниках кочення 7. Напірна Лінії 18 і 19 проходять крізь геометричну вісь 16, магістраль 8 насоса 3 приєднана до фланця 9 яка є геометричним центром об'єднаного резервстановленого на штатній кришці насоса. вуара. В осьовому отворі магістралі 8 розміщений Об'єднаний резервуар функціонує наступним клапан обмеження витрати, який складається із чином. підпружиненого плунжера 10 з дросельним отвоНасос 3 подає робочу рідину крізь напірну ром 11. магістраль 8 до робочого органу машини. Злив Зливна магістраль 12 складається з двох робочої рідини виконується по зливній магістралі приєднувальних елементів 13 і 14 герметично 12 крізь фільтруючий елемент 15, безпосередньо прикріплених до кожуха 1 об'єднаного резервуара. в резервуар. Фільтруючий елемент 15 розміщений на Навколо зовнішнього контуру 17 насоса 3 зовнішніх циліндричних поверхнях фланця 9 і утворюється нерозривний шар робочої рідини. приєднувального елемента 13, і герметично Таким чином, запропоноване технічне ізольований від робочої рідини, яка знаходиться в рішення, завдяки створенню нерозривного шару резервуарі. робочої рідини між насосом і кожухом, дозволить Приєднувальний елемент зливної магістралі знизити величину шуму на 12 - 17 дб, тим самим 13 і напірна магістраль насоса 8 розміщені покращити звукоізоляцію пристрою. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
