Спосіб виробництва фасадної декоративно-рельєфної облицювальної плити

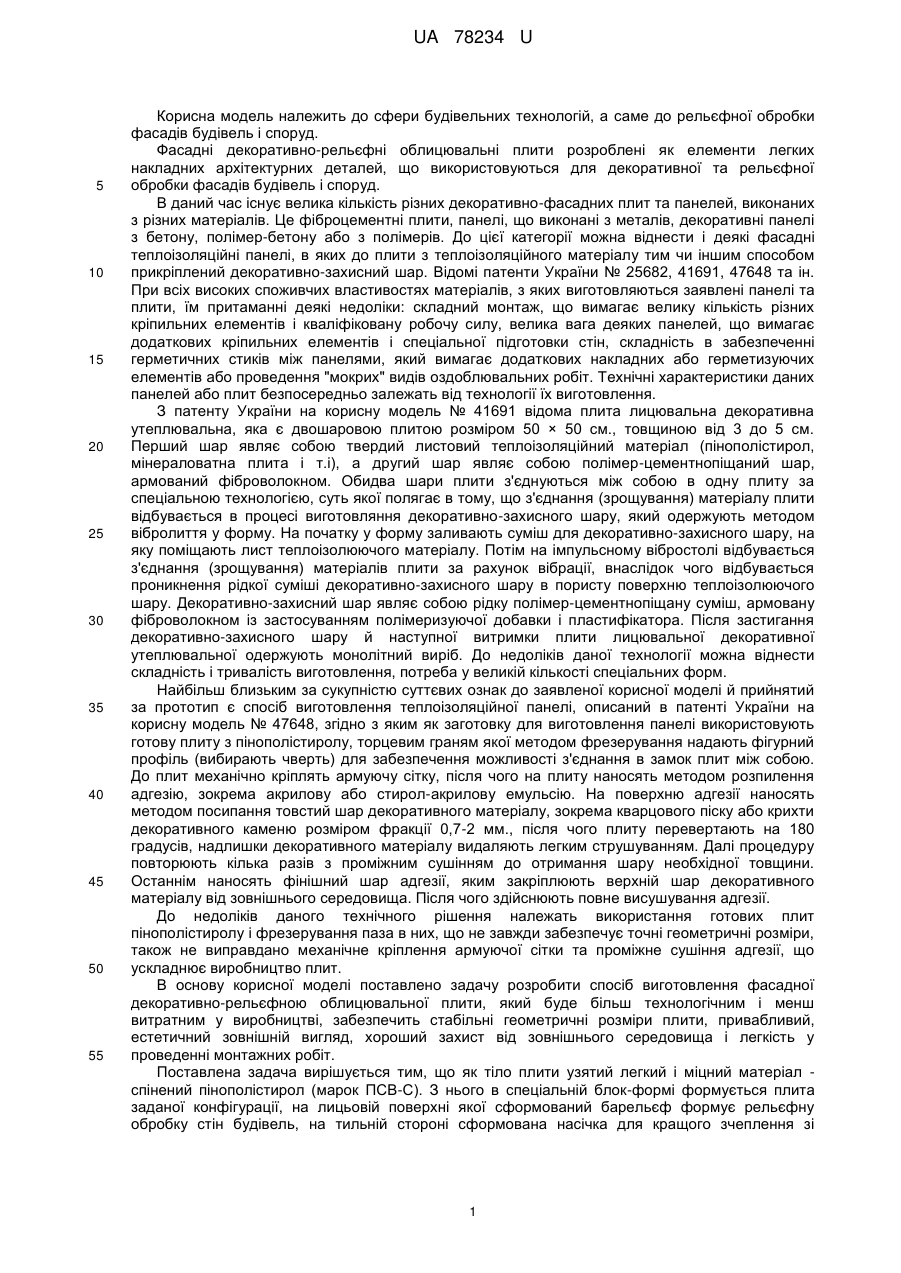

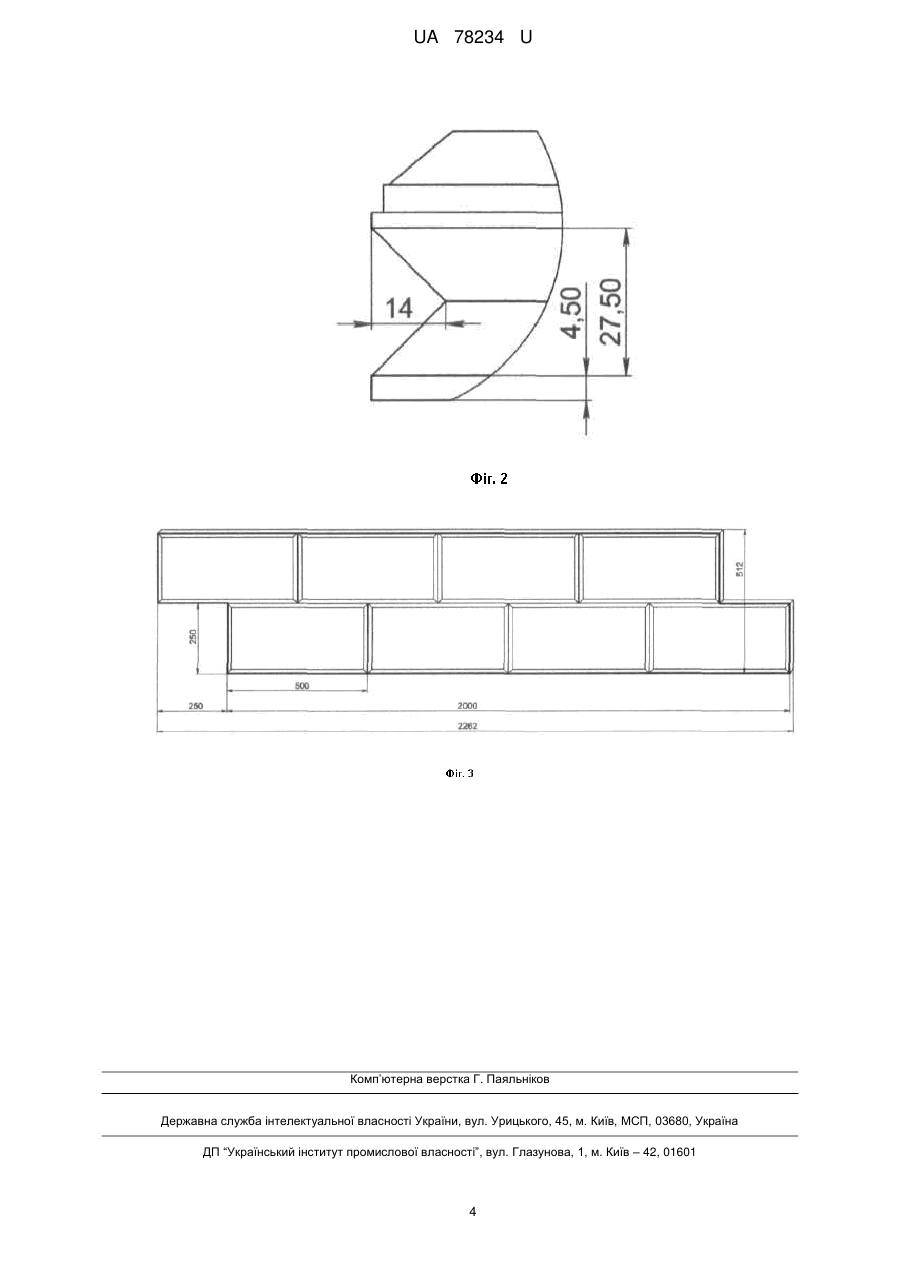

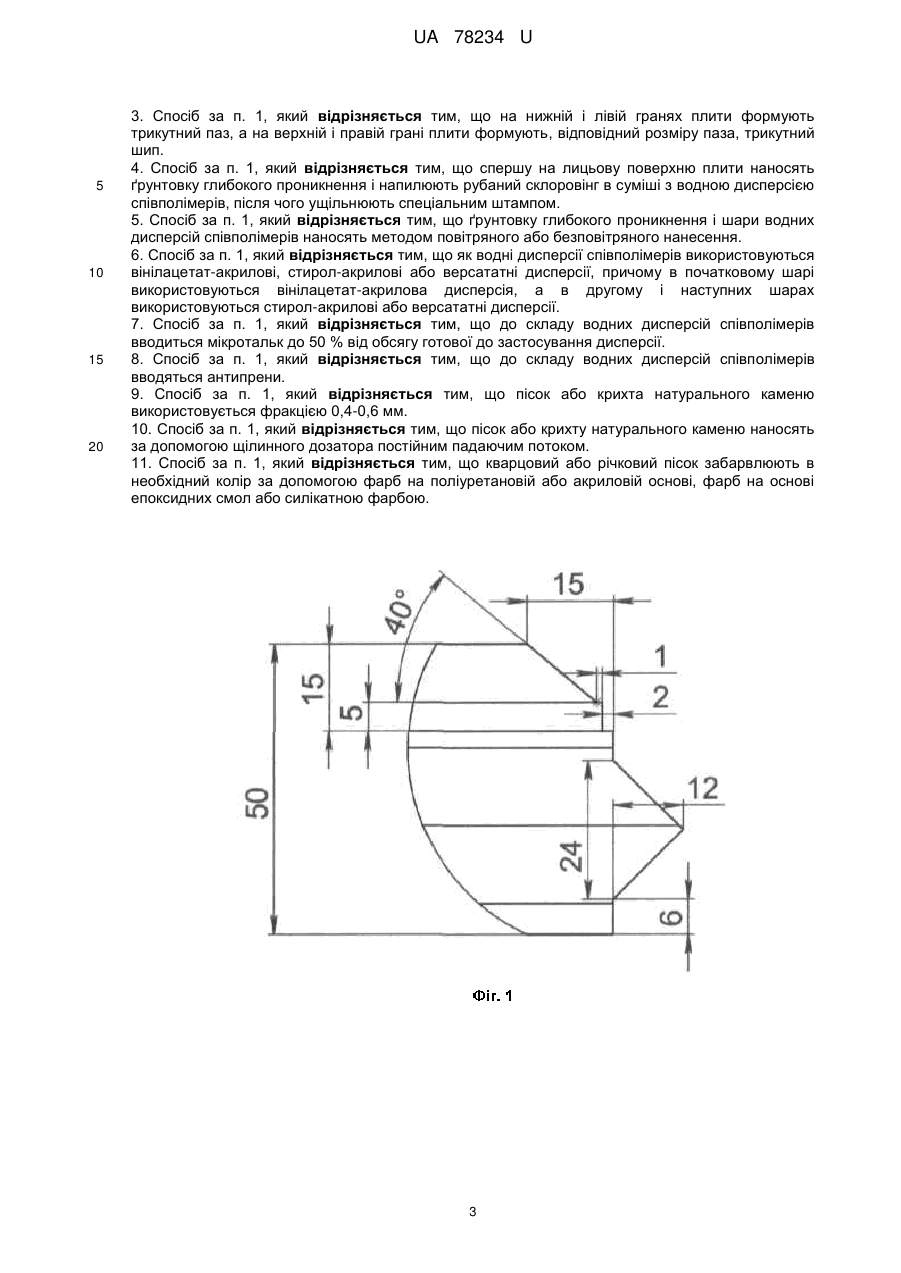

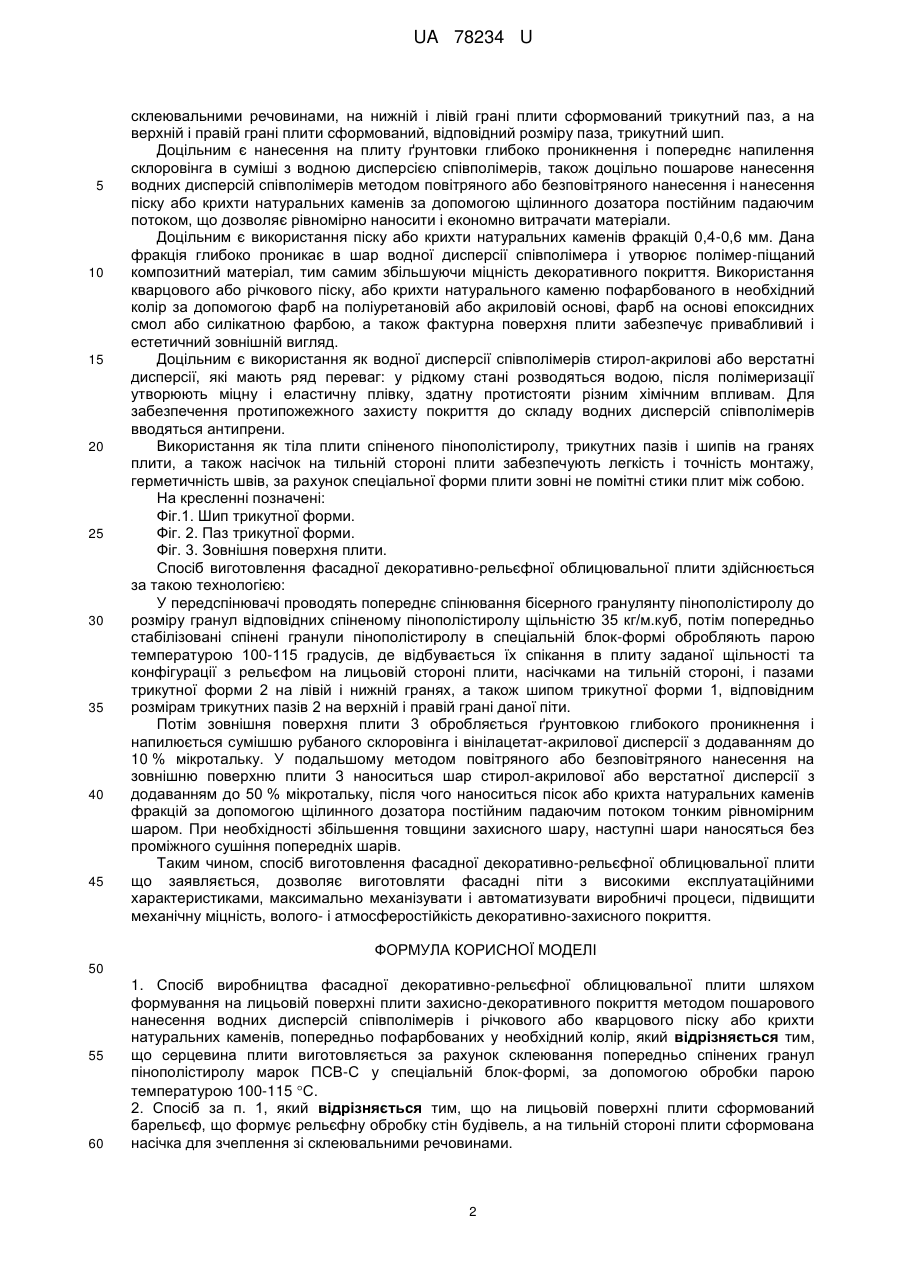

Реферат: Спосіб виробництва фасадної декоративно-рельєфної облицювальної плити шляхом формування на лицьовій поверхні плити захисно-декоративного покриття методом пошарового нанесення водних дисперсій cпівполімерів і річкового або кварцового піску або крихти натуральних каменів, попередньо пофарбованих у необхідний колір. Серцевина плити виготовляється за рахунок склеювання попередньо спінених гранул пінополістиролу марок ПСВ-С у спеціальній блок-формі, за допомогою обробки парою температурою 100-115 С. UA 78234 U (12) UA 78234 U UA 78234 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сфери будівельних технологій, а саме до рельєфної обробки фасадів будівель і споруд. Фасадні декоративно-рельєфні облицювальні плити розроблені як елементи легких накладних архітектурних деталей, що використовуються для декоративної та рельєфної обробки фасадів будівель і споруд. В даний час існує велика кількість різних декоративно-фасадних плит та панелей, виконаних з різних матеріалів. Це фіброцементні плити, панелі, що виконані з металів, декоративні панелі з бетону, полімер-бетону або з полімерів. До цієї категорії можна віднести і деякі фасадні теплоізоляційні панелі, в яких до плити з теплоізоляційного матеріалу тим чи іншим способом прикріплений декоративно-захисний шар. Відомі патенти України № 25682, 41691, 47648 та ін. При всіх високих споживчих властивостях матеріалів, з яких виготовляються заявлені панелі та плити, їм притаманні деякі недоліки: складний монтаж, що вимагає велику кількість різних кріпильних елементів і кваліфіковану робочу силу, велика вага деяких панелей, що вимагає додаткових кріпильних елементів і спеціальної підготовки стін, складність в забезпеченні герметичних стиків між панелями, який вимагає додаткових накладних або герметизуючих елементів або проведення "мокрих" видів оздоблювальних робіт. Технічні характеристики даних панелей або плит безпосередньо залежать від технології їх виготовлення. З патенту України на корисну модель № 41691 відома плита лицювальна декоративна утеплювальна, яка є двошаровою плитою розміром 50 × 50 см., товщиною від 3 до 5 см. Перший шар являє собою твердий листовий теплоізоляційний матеріал (пінополістирол, мінераловатна плита і т.і), а другий шар являє собою полімер-цементнопіщаний шар, армований фіброволокном. Обидва шари плити з'єднуються між собою в одну плиту за спеціальною технологією, суть якої полягає в тому, що з'єднання (зрощування) матеріалу плити відбувається в процесі виготовляння декоративно-захисного шару, який одержують методом вібролиття у форму. На початку у форму заливають суміш для декоративно-захисного шару, на яку поміщають лист теплоізолюючого матеріалу. Потім на імпульсному вібростолі відбувається з'єднання (зрощування) матеріалів плити за рахунок вібрації, внаслідок чого відбувається проникнення рідкої суміші декоративно-захисного шару в пористу поверхню теплоізолюючого шару. Декоративно-захисний шар являє собою рідку полімер-цементнопіщану суміш, армовану фіброволокном із застосуванням полімеризуючої добавки і пластифікатора. Після застигання декоративно-захисного шару й наступної витримки плити лицювальної декоративної утеплювальної одержують монолітний виріб. До недоліків даної технології можна віднести складність і тривалість виготовлення, потреба у великій кількості спеціальних форм. Найбільш близьким за сукупністю суттєвих ознак до заявленої корисної моделі й прийнятий за прототип є спосіб виготовлення теплоізоляційної панелі, описаний в патенті України на корисну модель № 47648, згідно з яким як заготовку для виготовлення панелі використовують готову плиту з пінополістиролу, торцевим граням якої методом фрезерування надають фігурний профіль (вибирають чверть) для забезпечення можливості з'єднання в замок плит між собою. До плит механічно кріплять армуючу сітку, після чого на плиту наносять методом розпилення адгезію, зокрема акрилову або стирол-акрилову емульсію. На поверхню адгезії наносять методом посипання товстий шар декоративного матеріалу, зокрема кварцового піску або крихти декоративного каменю розміром фракції 0,7-2 мм., після чого плиту перевертають на 180 градусів, надлишки декоративного матеріалу видаляють легким струшуванням. Далі процедуру повторюють кілька разів з проміжним сушінням до отримання шару необхідної товщини. Останнім наносять фінішний шар адгезії, яким закріплюють верхній шар декоративного матеріалу від зовнішнього середовища. Після чого здійснюють повне висушування адгезії. До недоліків даного технічного рішення належать використання готових плит пінополістиролу і фрезерування паза в них, що не завжди забезпечує точні геометричні розміри, також не виправдано механічне кріплення армуючої сітки та проміжне сушіння адгезії, що ускладнює виробництво плит. В основу корисної моделі поставлено задачу розробити спосіб виготовлення фасадної декоративно-рельєфною облицювальної плити, який буде більш технологічним і менш витратним у виробництві, забезпечить стабільні геометричні розміри плити, привабливий, естетичний зовнішній вигляд, хороший захист від зовнішнього середовища і легкість у проведенні монтажних робіт. Поставлена задача вирішується тим, що як тіло плити узятий легкий і міцний матеріал спінений пінополістирол (марок ПСВ-С). З нього в спеціальній блок-формі формується плита заданої конфігурації, на лицьовій поверхні якої сформований барельєф формує рельєфну обробку стін будівель, на тильній стороні сформована насічка для кращого зчеплення зі 1 UA 78234 U 5 10 15 20 25 30 35 40 45 склеювальними речовинами, на нижній і лівій грані плити сформований трикутний паз, а на верхній і правій грані плити сформований, відповідний розміру паза, трикутний шип. Доцільним є нанесення на плиту ґрунтовки глибоко проникнення і попереднє напилення склоровінга в суміші з водною дисперсією співполімерів, також доцільно пошарове нанесення водних дисперсій співполімерів методом повітряного або безповітряного нанесення і нанесення піску або крихти натуральних каменів за допомогою щілинного дозатора постійним падаючим потоком, що дозволяє рівномірно наносити і економно витрачати матеріали. Доцільним є використання піску або крихти натуральних каменів фракцій 0,4-0,6 мм. Дана фракція глибоко проникає в шар водної дисперсії співполімера і утворює полімер-піщаний композитний матеріал, тим самим збільшуючи міцність декоративного покриття. Використання кварцового або річкового піску, або крихти натурального каменю пофарбованого в необхідний колір за допомогою фарб на поліуретановій або акриловій основі, фарб на основі епоксидних смол або силікатною фарбою, а також фактурна поверхня плити забезпечує привабливий і естетичний зовнішній вигляд. Доцільним є використання як водної дисперсії співполімерів стирол-акрилові або верстатні дисперсії, які мають ряд переваг: у рідкому стані розводяться водою, після полімеризації утворюють міцну і еластичну плівку, здатну протистояти різним хімічним впливам. Для забезпечення протипожежного захисту покриття до складу водних дисперсій співполімерів вводяться антипрени. Використання як тіла плити спіненого пінополістиролу, трикутних пазів і шипів на гранях плити, а також насічок на тильній стороні плити забезпечують легкість і точність монтажу, герметичність швів, за рахунок спеціальної форми плити зовні не помітні стики плит між собою. На кресленні позначені: Фіг.1. Шип трикутної форми. Фіг. 2. Паз трикутної форми. Фіг. 3. Зовнішня поверхня плити. Спосіб виготовлення фасадної декоративно-рельєфної облицювальної плити здійснюється за такою технологією: У передспінювачі проводять попереднє спінювання бісерного гранулянту пінополістиролу до розміру гранул відповідних спіненому пінополістиролу щільністю 35 кг/м.куб, потім попередньо стабілізовані спінені гранули пінополістиролу в спеціальній блок-формі обробляють парою температурою 100-115 градусів, де відбувається їх спікання в плиту заданої щільності та конфігурації з рельєфом на лицьовій стороні плити, насічками на тильній стороні, і пазами трикутної форми 2 на лівій і нижній гранях, а також шипом трикутної форми 1, відповідним розмірам трикутних пазів 2 на верхній і правій грані даної піти. Потім зовнішня поверхня плити 3 обробляється ґрунтовкою глибокого проникнення і напилюється сумішшю рубаного склоровінга і вінілацетат-акрилової дисперсії з додаванням до 10 % мікротальку. У подальшому методом повітряного або безповітряного нанесення на зовнішню поверхню плити 3 наноситься шар стирол-акрилової або верстатної дисперсії з додаванням до 50 % мікротальку, після чого наноситься пісок або крихта натуральних каменів фракцій за допомогою щілинного дозатора постійним падаючим потоком тонким рівномірним шаром. При необхідності збільшення товщини захисного шару, наступні шари наносяться без проміжного сушіння попередніх шарів. Таким чином, спосіб виготовлення фасадної декоративно-рельєфної облицювальної плити що заявляється, дозволяє виготовляти фасадні піти з високими експлуатаційними характеристиками, максимально механізувати і автоматизувати виробничі процеси, підвищити механічну міцність, волого- і атмосферостійкість декоративно-захисного покриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб виробництва фасадної декоративно-рельєфної облицювальної плити шляхом формування на лицьовій поверхні плити захисно-декоративного покриття методом пошарового нанесення водних дисперсій cпівполімерів і річкового або кварцового піску або крихти натуральних каменів, попередньо пофарбованих у необхідний колір, який відрізняється тим, що серцевина плити виготовляється за рахунок склеювання попередньо спінених гранул пінополістиролу марок ПСВ-С у спеціальній блок-формі, за допомогою обробки парою температурою 100-115 С. 2. Спосіб за п. 1, який відрізняється тим, що на лицьовій поверхні плити сформований барельєф, що формує рельєфну обробку стін будівель, а на тильній стороні плити сформована насічка для зчеплення зі склеювальними речовинами. 2 UA 78234 U 5 10 15 20 3. Спосіб за п. 1, який відрізняється тим, що на нижній і лівій гранях плити формують трикутний паз, а на верхній і правій грані плити формують, відповідний розміру паза, трикутний шип. 4. Спосіб за п. 1, який відрізняється тим, що спершу на лицьову поверхню плити наносять ґрунтовку глибокого проникнення і напилюють рубаний склоровінг в суміші з водною дисперсією співполімерів, після чого ущільнюють спеціальним штампом. 5. Спосіб за п. 1, який відрізняється тим, що ґрунтовку глибокого проникнення і шари водних дисперсій співполімерів наносять методом повітряного або безповітряного нанесення. 6. Спосіб за п. 1, який відрізняється тим, що як водні дисперсії співполімерів використовуються вінілацетат-акрилові, стирол-акрилові або версататні дисперсії, причому в початковому шарі використовуються вінілацетат-акрилова дисперсія, а в другому і наступних шарах використовуються стирол-акрилові або версататні дисперсії. 7. Спосіб за п. 1, який відрізняється тим, що до складу водних дисперсій співполімерів вводиться мікротальк до 50 % від обсягу готової до застосування дисперсії. 8. Спосіб за п. 1, який відрізняється тим, що до складу водних дисперсій співполімерів вводяться антипрени. 9. Спосіб за п. 1, який відрізняється тим, що пісок або крихта натурального каменю використовується фракцією 0,4-0,6 мм. 10. Спосіб за п. 1, який відрізняється тим, що пісок або крихту натурального каменю наносять за допомогою щілинного дозатора постійним падаючим потоком. 11. Спосіб за п. 1, який відрізняється тим, що кварцовий або річковий пісок забарвлюють в необхідний колір за допомогою фарб на поліуретановій або акриловій основі, фарб на основі епоксидних смол або силікатною фарбою. 3 UA 78234 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
