Трикоординатний лазерний сканер для діагностики порушень постави

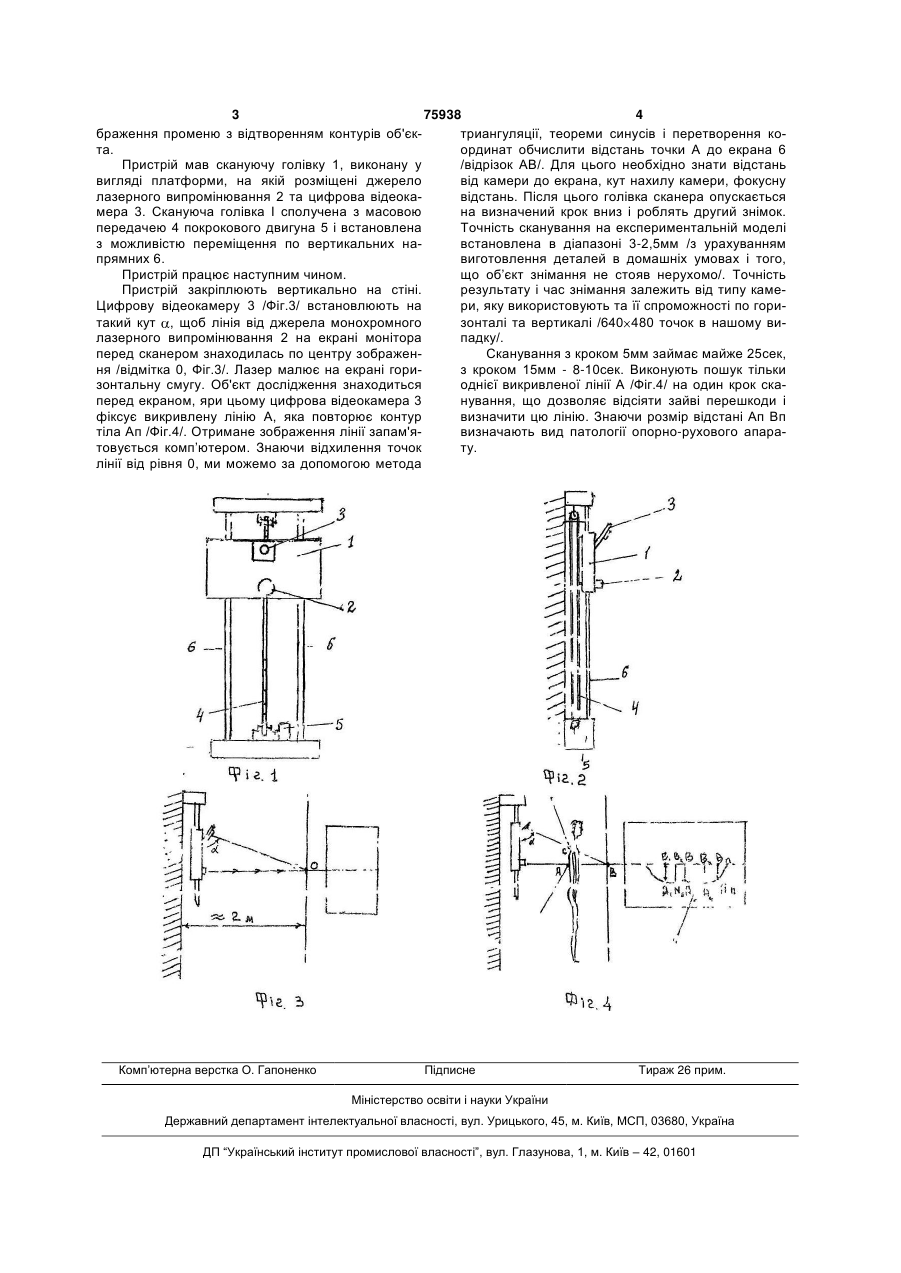

Трикоординатний лазерний сканер для діагностики порушень постави, що містить скануючу головку, виконану у вигляді платформи, на якій розміщені джерело лазерного випромінювання та цифрова відеокамера, який відрізняється тим, що джерело випромінювання встановлене з можливістю його повороту в горизонтальній площині, та він обладнаний покроковим двигуном з пасовою передачею і двома вертикальними напрямними, а скануюча головка сполучена з пасовою передачею і встановлена з можливістю переміщення по напрямних. (19) (21) 2004020881 (22) 09.02.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Герасименко Володимир Володимирович, Григор'єв Андрій Сергійович (73) Герасименко Володимир Володимирович, Григор'єв Андрій Сергійович (56) US 4600012 A, 15.07.1986 US 4832049 A, 23.05.1989 US 4476873 A, 16.10.1984 EA 00011 B1, 27.08.1998 RU 2204939 C1, 27.05.2003 3 75938 4 браження променю з відтворенням контурів об'єктриангуляції, теореми синусів і перетворення кота. ординат обчислити відстань точки А до екрана 6 Пристрій мав скануючу голівку 1, виконану у /відрізок АВ/. Для цього необхідно знати відстань вигляді платформи, на якій розміщені джерело від камери до екрана, кут нахилу камери, фокусну лазерного випромінювання 2 та цифрова відеокавідстань. Після цього голівка сканера опускається мера 3. Скануюча голівка І сполучена з масовою на визначений крок вниз і роблять другий знімок. передачею 4 покрокового двигуна 5 і встановлена Точність сканування на експериментальній моделі з можливістю переміщення по вертикальних навстановлена в діапазоні 3-2,5мм /з урахуванням прямних 6. виготовлення деталей в домашніх умовах і того, Пристрій працює наступним чином. що об’єкт знімання не стояв нерухомо/. Точність Пристрій закріплюють вертикально на стіні. результату і час знімання залежить від типу камеЦифрову відеокамеру 3 /Фіг.3/ встановлюють на ри, яку використовують та її спроможності по горитакий кут , щоб лінія від джерела монохромного зонталі та вертикалі /640 480 точок в нашому вилазерного випромінювання 2 на екрані монітора падку/. перед сканером знаходилась по центру зображенСканування з кроком 5мм займає майже 25сек, ня /відмітка 0, Фіг.3/. Лазер малює на екрані гориз кроком 15мм - 8-10сек. Виконують пошук тільки зонтальну смугу. Об'єкт дослідження знаходиться однієї викривленої лінії А /Фіг.4/ на один крок скаперед екраном, яри цьому цифрова відеокамера 3 нування, що дозволяє відсіяти зайві перешкоди і фіксує викривлену лінію А, яка повторює контур визначити цю лінію. Знаючи розмір відстані Ап Вп тіла Ап /Фіг.4/. Отримане зображення лінії запам'явизначають вид патології опорно-рухового апаратовується комп’ютером. Знаючи відхилення точок ту. лінії від рівня 0, ми можемо за допомогою метода Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
