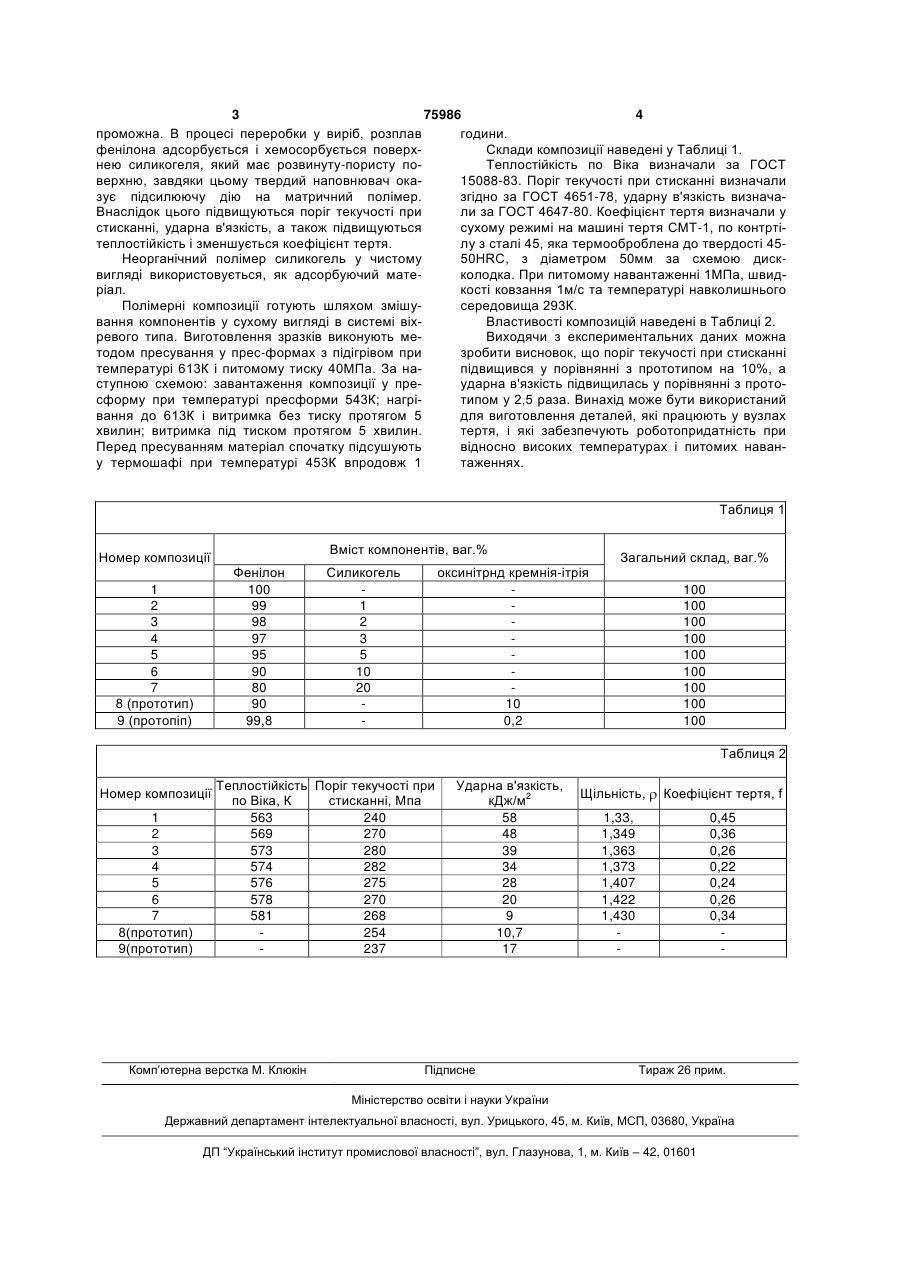

Полімерна композиція

Полімерна композиція на основі фенілону, що містить наповнювач, яка відрізняється тим, що як наповнювач вона містить силікогель при такому співвідношенні компонентів, мас.%: фенілон 99-70 силікогель 1-30. (19) (21) 20040503995 (22) 25.05.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. №6, 2006р. (72) Ситар Володимир Іванович, Кабат Олег Станіславович, Данилін Дмитро Сергійович, Назаренко Андрій Олександрович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) UA, 30862, A, 29.03.2000 RU, 2203294, C2, 10.09.2002 3 75986 4 проможна. В процесі переробки у виріб, розплав години. фенілона адсорбується і хемосорбується поверхСклади композиції наведені у Таблиці 1. нею силикогеля, який має розвинуту-пористу поТеплостійкість по Віка визначали за ГОСТ верхню, завдяки цьому твердий наповнювач ока15088-83. Поріг текучості при стисканні визначали зує підсилюючу дію на матричний полімер. згідно за ГОСТ 4651-78, ударну в'язкість визначаВнаслідок цього підвищуються поріг текучості при ли за ГОСТ 4647-80. Коефіцієнт тертя визначали у стисканні, ударна в'язкість, а також підвищуються сухому режимі на машині тертя СМТ-1, по контртітеплостійкість і зменшується коефіцієнт тертя. лу з сталі 45, яка термооброблена до твердості 45Неорганічний полімер силикогель у чистому 50HRC, з діаметром 50мм за схемою дисквигляді використовується, як адсорбуючий матеколодка. При питомому навантаженні 1МПа, швидріал. кості ковзання 1м/с та температурі навколишнього Полімерні композиції готують шляхом змішусередовища 293К. вання компонентів у сухому вигляді в системі віхВластивості композицій наведені в Таблиці 2. ревого типа. Виготовлення зразків виконують меВиходячи з експериментальних даних можна тодом пресування у прес-формах з підігрівом при зробити висновок, що поріг текучості при стисканні температурі 613К і питомому тиску 40МПа. За напідвищився у порівнянні з прототипом на 10%, а ступною схемою: завантаження композиції у преударна в'язкість підвищилась у порівнянні з протосформу при температурі пресформи 543К; нагрітипом у 2,5 раза. Винахід може бути використаний вання до 613К і витримка без тиску протягом 5 для виготовлення деталей, які працюють у вузлах хвилин; витримка під тиском протягом 5 хвилин. тертя, і які забезпечують роботопридатність при Перед пресуванням матеріал спочатку підсушують відносно високих температурах і питомих навану термошафі при температурі 453К впродовж 1 таженнях. Таблиця 1 Вміст компонентів, ваг.% Номер композиції Фенілон 100 99 98 97 95 90 80 90 99,8 1 2 3 4 5 6 7 8 (прототип) 9 (протопіп) Силикогель 1 2 3 5 10 20 Загальний склад, ваг.% оксинітрнд кремнія-ітрія 10 0,2 100 100 100 100 100 100 100 100 100 Таблиця 2 Номер композиції 1 2 3 4 5 6 7 8(прототип) 9(прототип) Теплостійкість Поріг текучості при по Віка, К стисканні, Мпа 563 240 569 270 573 280 574 282 576 275 578 270 581 268 254 237 Комп’ютерна верстка М. Клюкін Ударна в'язкість, кДж/м2 58 48 39 34 28 20 9 10,7 17 Підписне Щільність, Коефіцієнт тертя, f 1,33, 1,349 1,363 1,373 1,407 1,422 1,430 0,45 0,36 0,26 0,22 0,24 0,26 0,34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
