Засипний апарат доменної печі

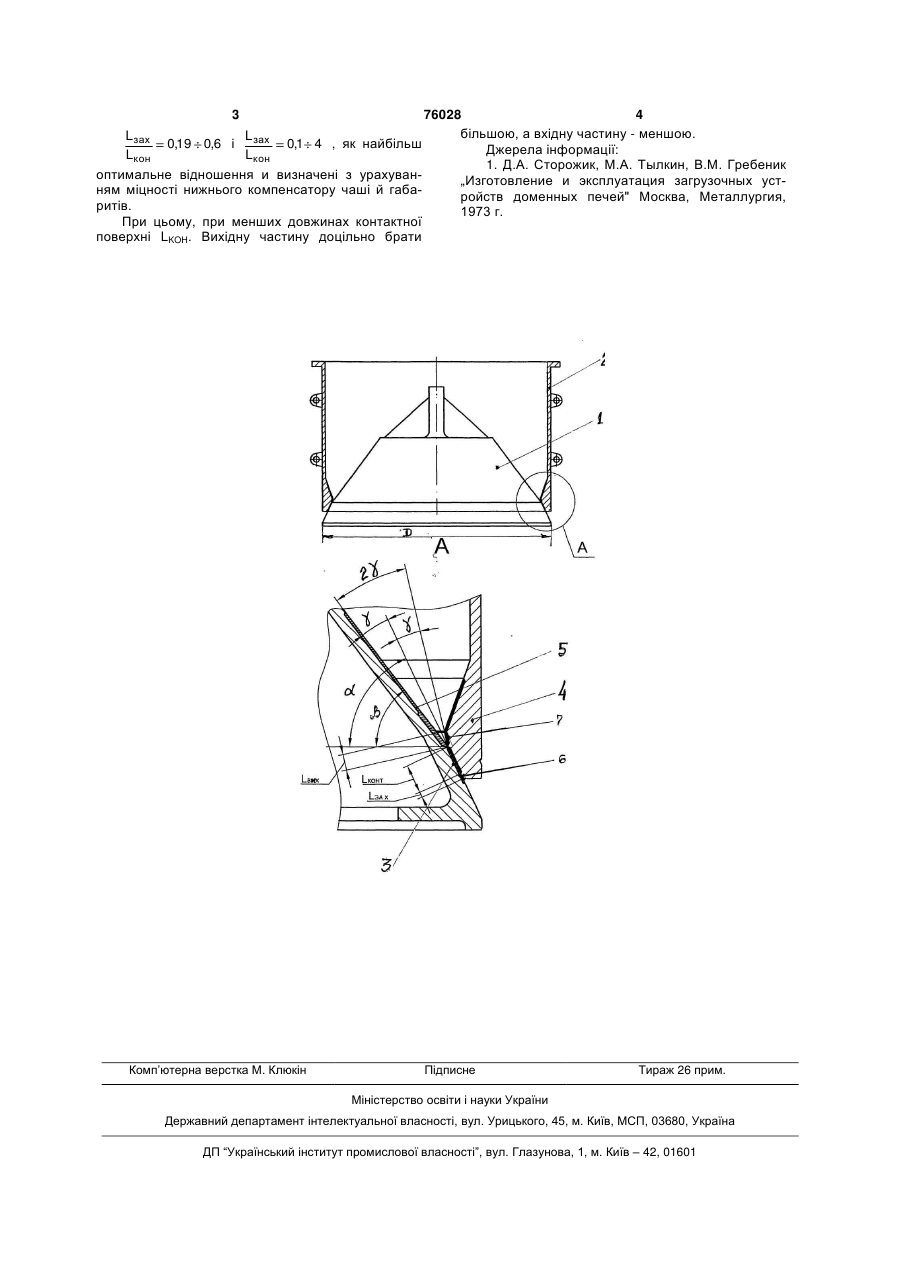

Засипний апарат доменної печі, який містить чашу з нижнім приливом, що має вхідну та вихідну частини, та конус, який прилягає до її приливу по контактній поверхні, довжина якої - Lкон, який відрізняється тим, що довжини вхідної - Lзах і вихідної - Lвих частин нижнього приливу чаші визначені Lзах співвідношенням: та 0,19 0,6 Lкон Винахід відноситься до металургійної промисловості, зокрема до устаткування доменної печі. Відома конструкція конуса і чаші мають різні кути нахилу конуса і чаші в зоні виходу із місця контакту (стр.60-67). Самі близькі конструкції чаші і конуса по сукупності ознак описано у джерелі інформації (стр. 193, рис.149, III). В цій конструкції кути нахилу поверхні конуса на виході із зони контакту різні, а на вході в зону контакту мають плавний вхід. Недоліком відомої конструкції є те, що кути нахилів конуса і чаші на виході із зони їх контакту, не симетричні стосовно променя кута нахилу контактної поверхні ( ) і у випадку виникнення нещільності відбувається витікання газу з високою швидкістю. При цій швидкості дія запиленого газового струменя на контактну й біля контактної поверхні є найбільш агресивною, відбувається швидке газоабразивне зношування поверхні, відбувається продув контактної поверхні аж до утворення наскрізних отворів у тілі, і необхідно робити заміну засипного апарату. Метою розробки є підвищення надійності та довговічності роботи конуса і чаші засипного апарату. Поставлена ціль досягається тим, що вихідні частини конуса і чаші відносно кута контактну мають однаковий кут. Запропонована конструкція показана на прикладеному малюнку. Конус 1 діаметром D із кутом нахилу контактної поверхні 3 і захисна поверхня 5, кут нахилу β (звичайно 53°) контактує з нижнім компенсатором 4 чаші 2, який має такий же кут нахилу і довжину LKOH. Вхідна частина чаші Lзax 6 і вихідна частина чаші Lвих 7. Вихідна частина чаші Lвих стосовно променя кута виконана під кутом і під цим же кутом до променя кута знаходиться захисна поверхня конуса 5. Виконання вихідної частини чаші Lвих під одним кутом з конусом дозволяє зменшити швидкість витікання газу на виході із зони контактну, рух газу більш плавний, не відбувається різкого відриву запиленого газового струменя від поверхні, у зв'язку із чим трохи зменшується зношення цих поверхонь, що приведе до збільшення довговічності роботи конуса і чаші. Довжини Lзax і Lвих вибираються зі співвідношення UA (11) 76028 (13) C2 0,1 4 . (19) Lвих Lкон 3 76028 4 більшою, а вхідну частину - меншою. Lзах L 0,19 0,6 і зах 0,1 4 , як найбільш Джерела інформації: Lкон Lкон 1. Д.А. Сторожик, М.А. Тылкин, В.Μ. Гребеник оптимальне відношення и визначені з урахуван„Изготовление и эксплуатация загрузочных устням міцності нижнього компенсатору чаші й габаройств доменных печей" Москва, Металлургия, ритів. 1973 г. При цьому, при менших довжинах контактної поверхні LKOH. Вихідну частину доцільно брати Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
