Пристрій для очищення сипучим абразивним матеріалом поверхні дроту від забруднень

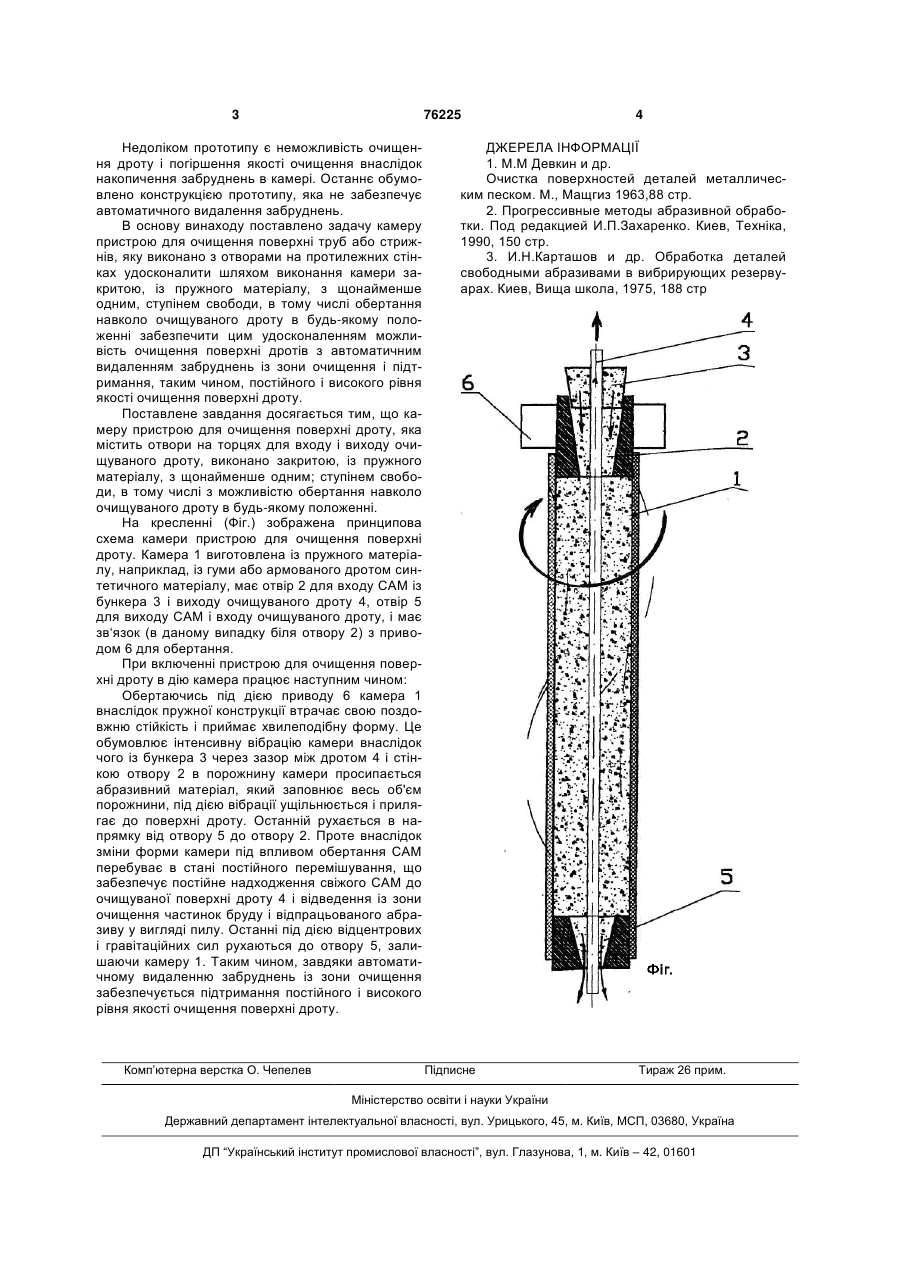

Пристрій для очищення сипучим абразивним матеріалом поверхні дроту від забруднень, який містить камеру для очищення, виконану у вигляді ємності з отворами на торцях для проходження очищуваного дроту, і з‟єднану з приводом, який відрізняється тим, що камера виконана закритою, із пружного матеріалу, і її встановлено з щонайменше одним степенем вільності, в тому числі з можливістю обертання навколо очищуваного дроту. (19) (21) 20040503675 (22) 18.05.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Залевський Василь Анатолійович (73) ЗАЛЕВСЬКИЙ ВАСИЛЬ АНАТОЛІЙОВИЧ (56) SU 395143, 28.08.1973 US 2703550, 08.03.1955 US 3526059, 01.09.1970 US 4175412, 27.11.1979 Очистка поверхностей деталей металлическим песком. Девкин М.М., Севастьянов Н.Д. - М.: Машгиз, 1963. - С.37 - 39, 60 - 65. Прогрессивные методы абразивной обработки металлов. Захаренко И.П. и др. - К.: Техника, 1990. С. 51 - 55. 3 76225 Недоліком прототипу є неможливість очищення дроту і погіршення якості очищення внаслідок накопичення забруднень в камері. Останнє обумовлено конструкцією прототипу, яка не забезпечує автоматичного видалення забруднень. В основу винаходу поставлено задачу камеру пристрою для очищення поверхні труб або стрижнів, яку виконано з отворами на протилежних стінках удосконалити шляхом виконання камери закритою, із пружного матеріалу, з щонайменше одним, ступінем свободи, в тому числі обертання навколо очищуваного дроту в будь-якому положенні забезпечити цим удосконаленням можливість очищення поверхні дротів з автоматичним видаленням забруднень із зони очищення і підтримання, таким чином, постійного і високого рівня якості очищення поверхні дроту. Поставлене завдання досягається тим, що камеру пристрою для очищення поверхні дроту, яка містить отвори на торцях для входу і виходу очищуваного дроту, виконано закритою, із пружного матеріалу, з щонайменше одним; ступінем свободи, в тому числі з можливістю обертання навколо очищуваного дроту в будь-якому положенні. На кресленні (Фіг.) зображена принципова схема камери пристрою для очищення поверхні дроту. Камера 1 виготовлена із пружного матеріалу, наприклад, із гуми або армованого дротом синтетичного матеріалу, має отвір 2 для входу САМ із бункера 3 і виходу очищуваного дроту 4, отвір 5 для виходу САМ і входу очищуваного дроту, і має зв„язок (в даному випадку біля отвору 2) з приводом 6 для обертання. При включенні пристрою для очищення поверхні дроту в дію камера працює наступним чином: Обертаючись під дією приводу 6 камера 1 внаслідок пружної конструкції втрачає свою поздовжню стійкість і приймає хвилеподібну форму. Це обумовлює інтенсивну вібрацію камери внаслідок чого із бункера 3 через зазор між дротом 4 і стінкою отвору 2 в порожнину камери просипається абразивний матеріал, який заповнює весь об'єм порожнини, під дією вібрації ущільнюється і прилягає до поверхні дроту. Останній рухається в напрямку від отвору 5 до отвору 2. Проте внаслідок зміни форми камери під впливом обертання САМ перебуває в стані постійного перемішування, що забезпечує постійне надходження свіжого САМ до очищуваної поверхні дроту 4 і відведення із зони очищення частинок бруду і відпрацьованого абразиву у вигляді пилу. Останні під дією відцентрових і гравітаційних сил рухаються до отвору 5, залишаючи камеру 1. Таким чином, завдяки автоматичному видаленню забруднень із зони очищення забезпечується підтримання постійного і високого рівня якості очищення поверхні дроту. Комп‟ютерна верстка О. Чепелев 4 ДЖЕРЕЛА ІНФОРМАЦІЇ 1. М.М Девкин и др. Очистка поверхностей деталей металлическим песком. М., Мащгиз 1963,88 стр. 2. Прогрессивные методы абразивной обработки. Под редакцией И.П.Захаренко. Киев, Техніка, 1990, 150 стр. 3. И.Н.Карташов и др. Обработка деталей свободными абразивами в вибрирующих резервуарах. Киев, Вища школа, 1975, 188 стр Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
