Відцентровий апарат для розсіювання сипких матеріалів

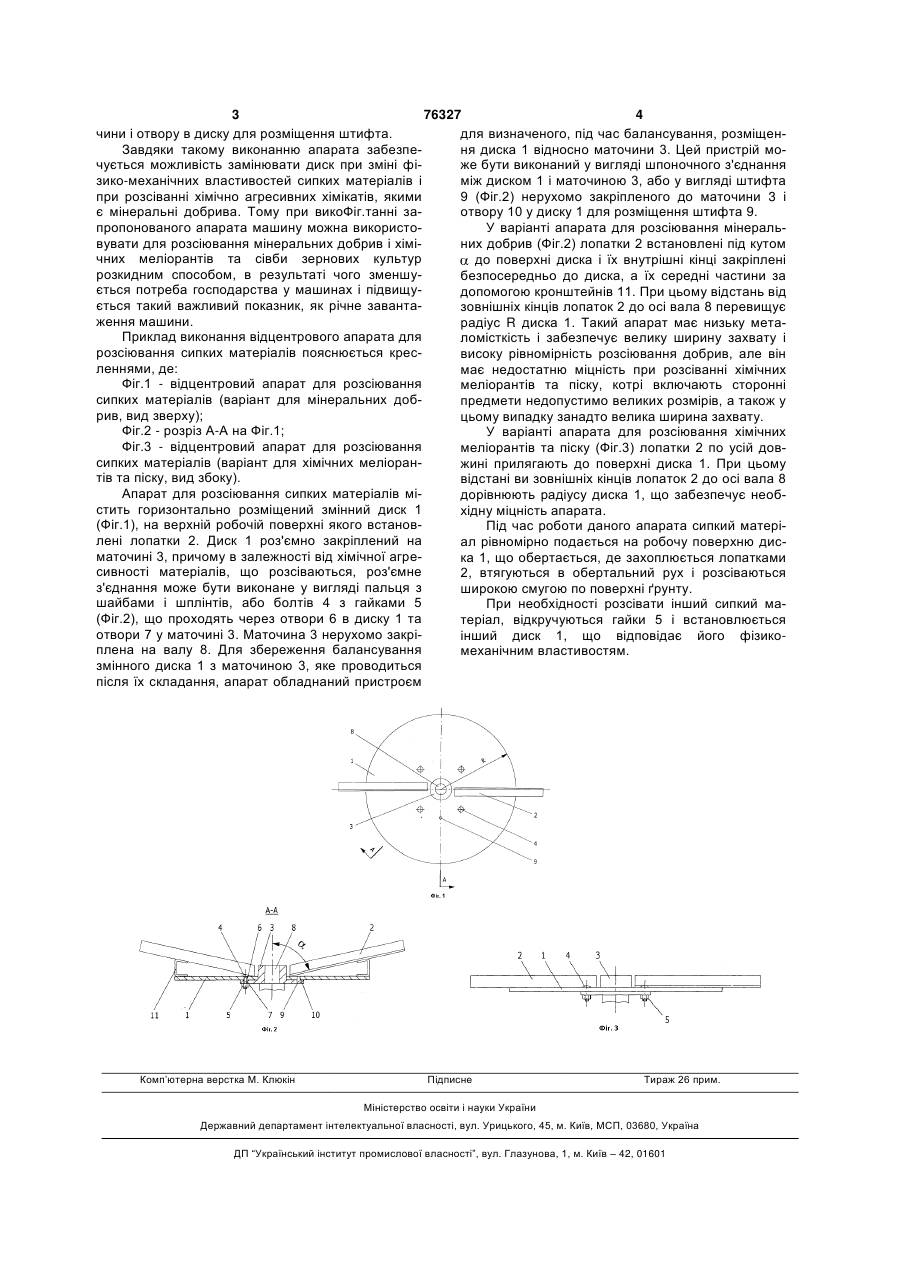

1. Відцентровий апарат для розсіювання сипких матеріалів, що має змінний диск з лопатками, з'єднаний з маточиною, що закріплена на валу приводу в обертальний рух, який відрізняється тим, що з'єднання диска з маточиною виконане роз'ємним. 2. Відцентровий апарат за п.1, який відрізняється тим, що роз'ємне з'єднання диска з маточиною має болти, що проходять через отвори в диску і маточині. 3. Відцентровий апарат за пп.1, 2, який відрізняється тим, що обладнаний пристроєм для визначеного розміщення диска відносно маточини. 4. Відцентровий апарат за пп.1-3, який відрізняється тим, що пристрій для визначеного розміщення диска відносно маточини виконаний у вигляді штифта, нерухомо закріпленого до маточини і отвору в диску для розміщення штифта. (19) (21) 20040907879 (22) 28.09.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. №7, 2006р. (72) Адамчук Валерій Васильович, Мойсеєнко Володимир Костянтинович, Адамчук Олег Валерійович (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SU 897144, 15.01.1982 SU 1294303 A1, 07.03.1987 SU 1021383 A, 07.06.1983 US 5215500, 01.01.1993 EP 0427935 A1, 22.05.1991 GB 2091983 A, 11.08.1982 3 76327 4 чини і отвору в диску для розміщення штифта. для визначеного, під час балансування, розміщенЗавдяки такому виконанню апарата забезпеня диска 1 відносно маточини 3. Цей пристрій мочується можливість замінювати диск при зміні фіже бути виконаний у вигляді шпоночного з'єднання зико-механічних властивостей сипких матеріалів і між диском 1 і маточиною 3, або у вигляді штифта при розсіванні хімічно агресивних хімікатів, якими 9 (Фіг.2) нерухомо закріпленого до маточини 3 і є мінеральні добрива. Тому при викоФіг.танні заотвору 10 у диску 1 для розміщення штифта 9. пропонованого апарата машину можна використоУ варіанті апарата для розсіювання мінеральвувати для розсіювання мінеральних добрив і хіміних добрив (Фіг.2) лопатки 2 встановлені під кутом чних меліорантів та сівби зернових культур до поверхні диска і їх внутрішні кінці закріплені розкидним способом, в результаті чого зменшубезпосередньо до диска, а їх середні частини за ється потреба господарства у машинах і підвищудопомогою кронштейнів 11. При цьому відстань від ється такий важливий показник, як річне завантазовнішніх кінців лопаток 2 до осі вала 8 перевищує ження машини. радіус R диска 1. Такий апарат має низьку метаПриклад виконання відцентрового апарата для ломісткість і забезпечує велику ширину захвату і розсіювання сипких матеріалів пояснюється кресвисоку рівномірність розсіювання добрив, але він леннями, де: має недостатню міцність при розсіванні хімічних Фіг.1 - відцентровий апарат для розсіювання меліорантів та піску, котрі включають сторонні сипких матеріалів (варіант для мінеральних добпредмети недопустимо великих розмірів, а також у рив, вид зверху); цьому випадку занадто велика ширина захвату. Фіг.2 - розріз А-А на Фіг.1; У варіанті апарата для розсіювання хімічних Фіг.3 - відцентровий апарат для розсіювання меліорантів та піску (Фіг.3) лопатки 2 по усій довсипких матеріалів (варіант для хімічних меліоранжині прилягають до поверхні диска 1. При цьому тів та піску, вид збоку). відстані ви зовнішніх кінців лопаток 2 до осі вала 8 Апарат для розсіювання сипких матеріалів мідорівнюють радіусу диска 1, що забезпечує необстить горизонтально розміщений змінний диск 1 хідну міцність апарата. (Фіг.1), на верхній робочій поверхні якого встановПід час роботи даного апарата сипкий матерілені лопатки 2. Диск 1 роз'ємно закріплений на ал рівномірно подається на робочу поверхню дисматочині 3, причому в залежності від хімічної агрека 1, що обертається, де захоплюється лопатками сивності матеріалів, що розсіваються, роз'ємне 2, втягуються в обертальний рух і розсіваються з'єднання може бути виконане у вигляді пальця з широкою смугою по поверхні ґрунту. шайбами і шплінтів, або болтів 4 з гайками 5 При необхідності розсівати інший сипкий ма(Фіг.2), що проходять через отвори 6 в диску 1 та теріал, відкручуються гайки 5 і встановлюється отвори 7 у маточині 3. Маточина 3 нерухомо закріінший диск 1, що відповідає його фізикоплена на валу 8. Для збереження балансування механічним властивостям. змінного диска 1 з маточиною 3, яке проводиться після їх складання, апарат обладнаний пристроєм Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
