Силовий елемент із композиційних матеріалів

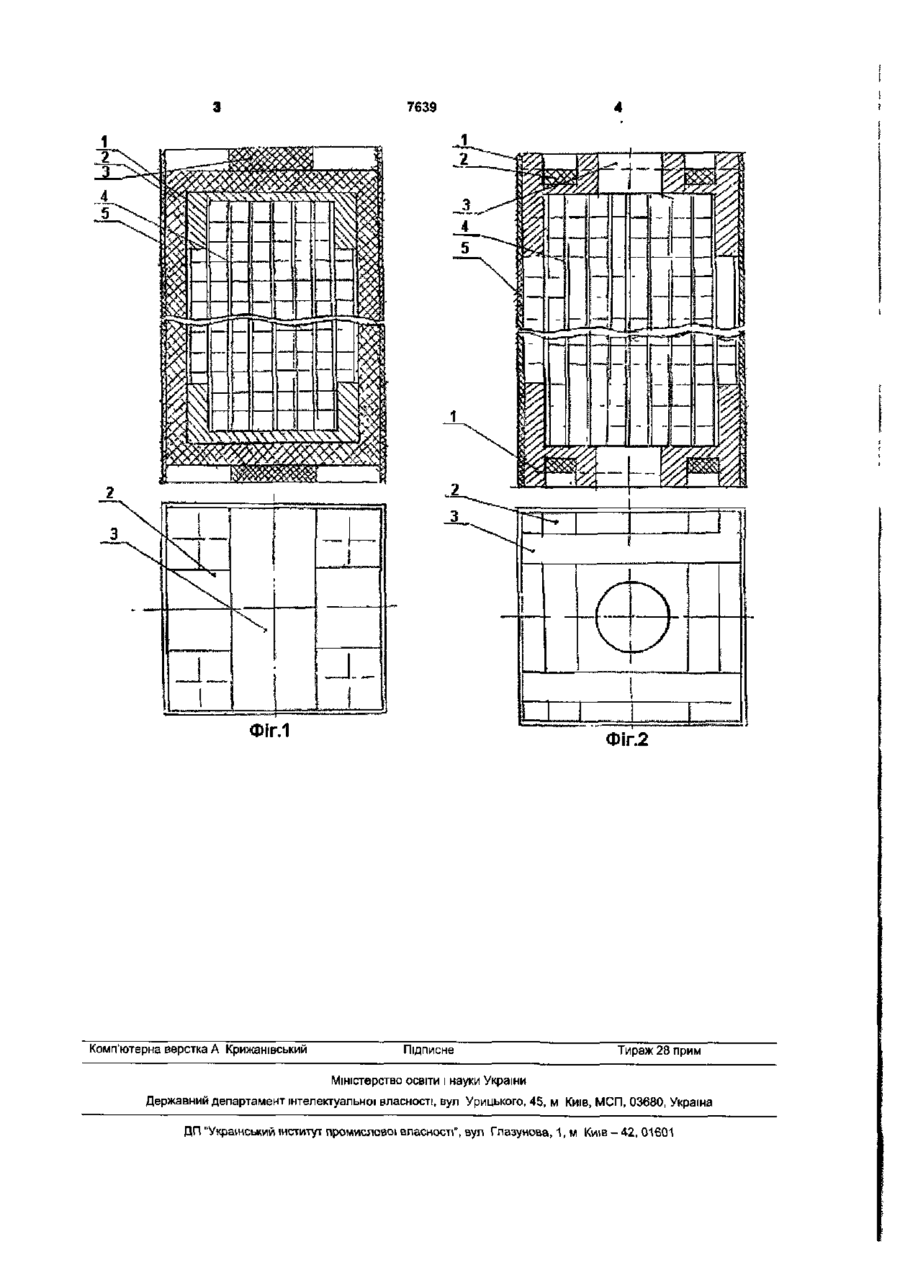

Силовий елемент із композиційних матеріалів, який складається із основи, виконаної із пористого заповнювача, петльових тяжів, металевих вкладників - фітингів, силової кільцевої обмотки, який відрізняється тим, що силові петльові тяжі виконано у двох взаємно перпендикулярних площинах і залежно від виду кріплення (болтового чи гвинтового) виконані суцільними або із рознесенням, і з'єднані в єдине ціле силовим кільцевим обмотуванням - оболонкою, виконаною із волокнистого композиційного матеріалу. Корисна модель належить до сфери будівництва, загального та спеціального машинобудування, може знайти застосування при створенні конструкцій, які зазнають великих стискувальних, розтягувальних та згинальних навантажень Відомими є конструкції силових елементів із суцільною силовою основою, виконані із композиційних матеріалів, та петльовим тяжем, який сприймає розтягувальні зусилля [1] Через невелику міцність суцільних складових частин силового елементу із композиційних матеріалів елементи під час дії стискувальних навантажень мнуться і відбувається розщеплення композиційного матеріалу при значно нижчих навантаженнях. Найближчим до корисної моделі, що заявляється, обраному як прототип, є силовий елемент стрижень із композиційних матеріалів [2], який містить основу, виконану із заповнювача [3, 4] та петльового тяжа в одній площині. Недоліком такого силового елементу є відсутність конструктивного виконання підкріплення основи елементу в площині, перпендикулярній площині тяжа, чим пояснюється невелика міцність елементу при згині та стискуванні у цій площині. Завданням корисної моделі є ліквідація цього недоліку та створення силового елементу із композиційних матеріалів, який сприймає стискувальні та згинальні зусилля у двох взаємноперпендикулярних площинах, та повніше використання якостей міцності композиційних матеріалів Поставлене завдання досягається тим, що силовий елемент виконують з двома суцільними тя жами у двох взаємно перпендикулярних площинах під гвинтове з'єднання, або із рознесенням під бовтове кріплення із основою, виконаною із пористого заповнювача [3, 4], металевими фітингами для кріплення тяжів та силовою кільцевою обмоткою із волокнистого композиційного матеріалу, яка забезпечує з'єднання основи та тяжів в одне ціле та стійкість їх при дії стискувальних та згинальних зусиль. На Фіг. 1 показано силовий елемент під бовтове з'єднання, на Фіг 2 під гвинтове з'єднання Силовий елемент складається із металевих вкладників - фітингів 1, петльових тяжів 2, 3 у двох взаємно перпендикулярних площинах, силової основи 4, зібраної із заповнювача, силової оболонки 5, яка з'єднує основу і тяжі в єдине ціле, виконаною кільцевим намотуванням волокнистого композиційного матеріалу. Розроблена конструкція силового елементу із композиційних матеріалів пройшла апробацію в панелях та оболонках спеціального призначення. Запропонована конструкція силового елементу із композиційних матеріалів забезпечує підвищення міцності та жорсткості у двох взаємно перпендикулярних площинах. Джерела інформації 1. Механика композиционных материалов и элементов конструкций Т.З К Наук, думка, 1983, стор. 241. 2. Авторское свидетельство СССР №1378438. 3. Авторское свидетельство СССР №587695. 4. Авторское свидетельство СССР №1127194. Ф СО to 7639 ФІГ.1 Комп'ютерна верстка А Крижанівський Фіг.2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп Глазунова, 1, м Київ - 42, 01601
