Силовий елемент
Формула / Реферат
Силовий елемент, який містить в собі корпус, утворений двома подовжніми розсувними елементами з розміщеними опозитно один одному по довжині корпуса групами радіальних гнізд на його внутрішніх поверхнях і каналами підводу робочого тіла в гнізда, поршні, які встановлені в гніздах кожної опозитної пари з можливістю радіального висування із них, штовхачі, розміщені в розточках гнізд по периметру, поперечного перерізу поршня із зазором між собою, який відрізняється тим, що в кожному розсувному елементі корпуса, додатково виконані радіальні гнізда, розміщені по обидві сторони від групи радіальних гнізд, впродовж їх поздовжньої осі і опозитно одне одному в яких розміщені клапани, при цьому в гніздах одного розсувного елемента виконані сідло клапана і канал підводу робочого тіла, а в опозитних гніздах другого розсувного елемента установлено упори, розміщені в одній площині перпендикулярно поздовжній осі штока, який обладнано за допомогою різьбового з'єднання, виконаною у вигляді фланця, головкою, яка взаємодіє з упорами в момент відкриття клапана, причому величина ходу штока до відкриття клапана, дорівнює сумарному переміщенню поршня і штовхача групи радіальних гнізд.

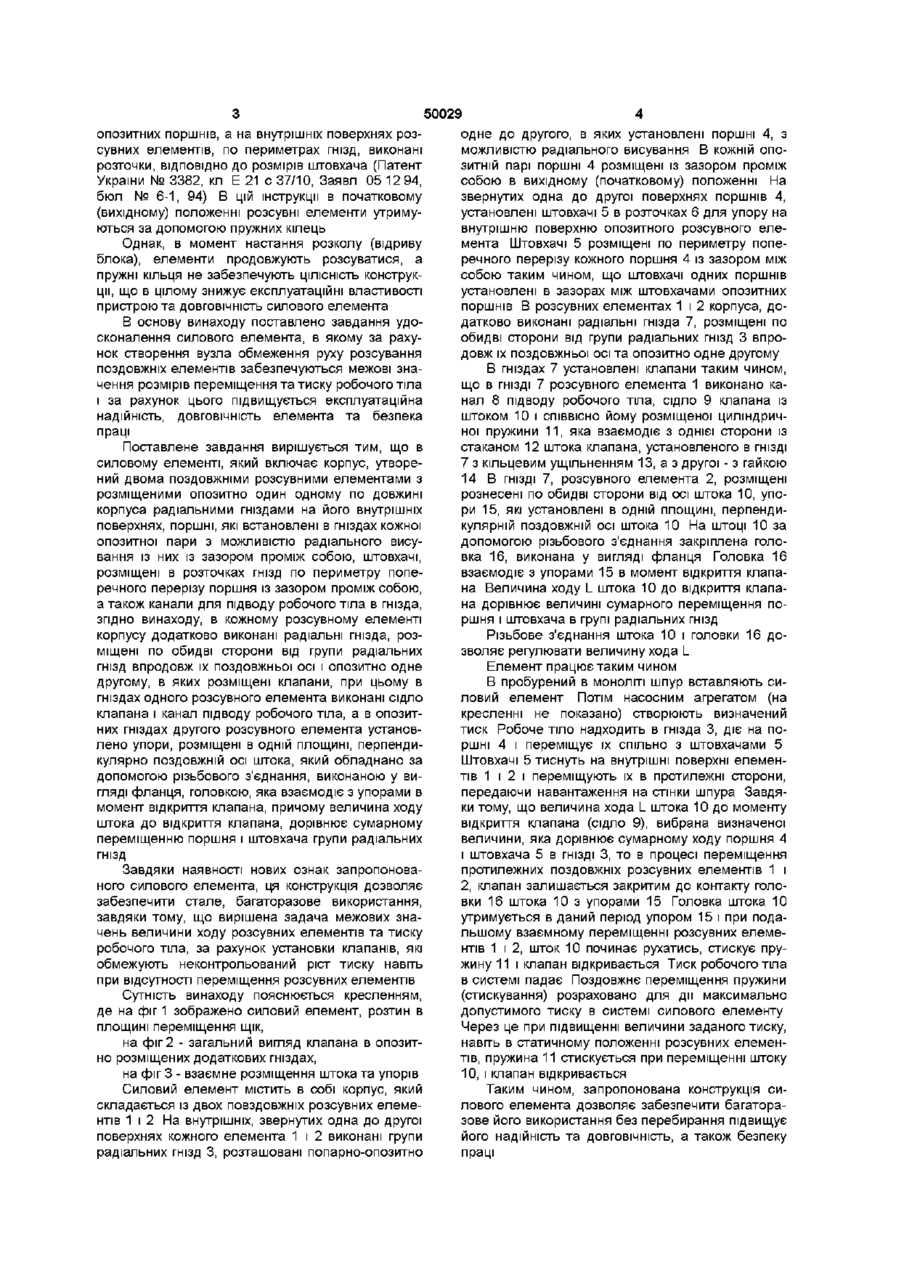

Текст
Силовий елемент, який містить в собі корпус, утворений двома подовжніми розсувними елементами з розміщеними опозитно один одному по довжині корпуса групами радіальних гнізд на його внутрішніх поверхнях і каналами підводу робочого тіла в гнізда, поршні, які встановлені в гніздах кожної опозитної пари з можливістю радіального висування із них, штовхачі, розміщені в розточках гнізд по периметру, поперечного перерізу поршня із зазором між собою, який відрізняється тим, що в кожному розсувному елементі корпуса, додатково виконані радіальні гнізда, розміщені по обидві сторони від групи радіальних гнізд, впродовж їх поздовжньої осі і опозитно одне одному в яких розміщені клапани, при цьому в гніздах одного розсувного елемента виконані сідло клапана і канал підводу робочого тіла, а в опозитних гніздах другого розсувного елемента установлено упори, розміщені в одній площині перпендикулярно поздовжній осі штока, який обладнано за допомогою різьбового з'єднання, виконаною у вигляді фланця, головкою, яка взаємодіє з упорами в момент відкриття клапана, причому величина ходу штока до відкриття клапана, дорівнює сумарному переміщенню поршня і штовхача групи радіальних гнізд Винахід відноситься до гірничої справи і будівництва зокрема до пристроїв для відокремлення блоків від масиву по рядку шпурів, руйнування монолітних об'єктів і може бути використаний в металообробній промисловості, як потужний малогабаритний силовий привід виконавчого органу, домкратів, гільйотин та інших пристроїв, в яких необхідно розвивати значні спрямовані зусилля Відомий СИЛОВИЙ елемент, який містить в собі корпус, утворений поздовжніми діаметрально протилежними розсувними щоками і торцьовими заглушками, еластичну трубчату камеру, поздовжньо розміщену поміж розсувними щоками і торцьовими заглушками, штуцери підводу робочого тіла в трубчату камеру, вузли обмеження руху розсування щік і повернення їх в початкове положення, відрізняється тим, що, з метою підвищення надійності в роботі силового елемента, кожний вузол обмеження руху розсування щік виконано у вигляді двох планок, поздовжньо установлених в напрямі розсування щік по обидві сторони від трубчатої камери, жорстко прикріплених з торцьовими заглушками, які мають потовщення на поздовжніх кінцях, при цьому в розсувних щоках на суміжних поверхнях виконані поздовжні розточки під планки з розширенням під потовщування, причому довжина розширення в напрямку розсуву щок більше довжини потовщування в цьому же напрямку, при цьому силовий елемент обладнаний шторками для перепинення зазору між розсувними щоками (А с СРСР № 1745925, кл Е 21 с 37/10, заявл 06 12 89, бюл №25, 1992) Недоліком цього пристрою є низький коефіцієнт використання енергії рідини, складність конструкції та технології виготовлення силового елемента і зокрема вузла обмеження руху розсування щік і повернення їх в початкове (вихідне) положення Найбільш близьким до запропонованого винаходу по технічній суті та резудьтату, що досягається (прототип) є силовий елемент, який включає корпус, утворений двома поздовжніми розсувними елементами з розміщеними опозитно один одному по довжині корпуса радіальними гніздами на його внутрішніх поверхнях і каналами підводу робочого тіла в гнізда, поршні, які встановлені в гніздах з можливістю радіального висування із них і який має штовхач для упору на внутрішню поверхню опозитного розсувного елемента, який відрізняється тим, що гнізда розміщені на розсувних елементах опозитно одне одному, а поршні розміщені в кожній опозитній парі гнізд з зазором між собою, при цьому штовхач кожного поршня установлений в гніздах по периметру поперечного перерізу поршня з зазором між собою, а штовхачі одних поршнів установлені в зазорах поміж штовхачами о о ю 50029 опозитних поршнів, а на внутрішніх поверхнях розсувних елементів, по периметрах гнізд, виконані розточки, ВІДПОВІДНО до розмірів штовхача (Патент України № 3382, кл Е 21 с 37/10, Заявл 05 12 94, бюл № 6-1, 94) В цій інструкції в початковому (вихідному) положенні розсувні елементи утримуються за допомогою пружних кілець Однак, в момент настання розколу (відриву блока), елементи продовжують розсуватися, а пружні кільця не забезпечують ЦІЛІСНІСТЬ конструкції, що в цілому знижує експлуатаційні властивості пристрою та ДОВГОВІЧНІСТЬ силового елемента В основу винаходу поставлено завдання удосконалення силового елемента, в якому за рахунок створення вузла обмеження руху розсування поздовжніх елементів забезпечуються межові значення розмірів переміщення та тиску робочого тіла і за рахунок цього підвищується експлуатаційна надійність, ДОВГОВІЧНІСТЬ елемента та безпека праці Поставлене завдання вирішується тим, що в силовому елементі, який включає корпус, утворений двома поздовжніми розсувними елементами з розміщеними опозитно один одному по довжині корпуса радіальними гніздами на його внутрішніх поверхнях, поршні, які встановлені в гніздах кожної опозитної пари з можливістю радіального висування із них із зазором проміж собою, штовхачі, розміщені в розточках гнізд по периметру поперечного перерізу поршня із зазором проміж собою, а також канали для підводу робочого тіла в гнізда, згідно винаходу, в кожному розсувному елементі корпусу додатково виконані радіальні гнізда, розміщені по обидві сторони від групи радіальних гнізд впродовж їх поздовжньої осі і опозитно одне другому, в яких розміщені клапани, при цьому в гніздах одного розсувного елемента виконані сідло клапана і канал підводу робочого тіла, а в опозитних гніздах другого розсувного елемента установлено упори, розміщені в одній площині, перпендикулярно поздовжній осі штока, який обладнано за допомогою різьбового з'єднання, виконаною у вигляді фланця, головкою, яка взаємодіє з упорами в момент відкриття клапана, причому величина ходу штока до відкриття клапана, дорівнює сумарному переміщенню поршня і штовхача групи радіальних гнізд Завдяки наявності нових ознак запропонованого силового елемента, ця конструкція дозволяє забезпечити стале, багаторазове використання, завдяки тому, що вирішена задача межових значень величини ходу розсувних елементів та тиску робочого тіла, за рахунок установки клапанів, які обмежують неконтрольований ріст тиску навіть при відсутності переміщення розсувних елементів Сутність винаходу пояснюється кресленням, де на фіг 1 зображено силовий елемент, розтин в площині переміщення щік, на фіг 2 - загальний вигляд клапана в опозитно розміщених додаткових гніздах, на фіг 3 - взаємне розміщення штока та упорів Силовий елемент містить в собі корпус, який складається із двох повздовжніх розсувних елементів 1 і 2 На внутрішніх, звернутих одна до другої поверхнях кожного елемента 1 і 2 виконані групи радіальних гнізд 3, розташовані попарно-опозитно одне до другого, в яких установлені поршні 4, з можливістю радіального висування В кожній опозитній парі поршні 4 розміщені із зазором проміж собою в вихідному (початковому) положенні На звернутих одна до другої поверхнях поршнів 4, установлені штовхачі 5 в розточках 6 для упору на внутрішню поверхню опозитного розсувного елемента Штовхачі 5 розміщені по периметру поперечного перерізу кожного поршня 4 із зазором між собою таким чином, що штовхачі одних поршнів установлені в зазорах між штовхачами опозитних поршнів В розсувних елементах 1 і 2 корпуса, додатково виконані радіальні гнізда 7, розміщені по обидві сторони від групи радіальних гнізд 3 впродовж їх поздовжньої осі та опозитно одне другому В гніздах 7 установлені клапани таким чином, що в ГНІЗДІ 7 розсувного елемента 1 виконано канал 8 підводу робочого тіла, сідло 9 клапана із штоком 10 і СПІВВІСНО йому розміщеної циліндричної пружини 11, яка взаємодіє з однієї сторони із стаканом 12 штока клапана, установленого в ГНІЗДІ 7 з кільцевим ущільненням 13, а з другої - з гайкою 14 В ГНІЗДІ 7, розсувного елемента 2, розміщені рознесені по обидві сторони від осі штока 10, упори 15, які установлені в одній площині, перпендикулярній поздовжній осі штока 10 На штоці 10 за допомогою різьбового з'єднання закріплена головка 16, виконана у вигляді фланця Головка 16 взаємодіє з упорами 15 в момент відкриття клапана Величина ходу L штока 10 до відкриття клапана дорівнює величині сумарного переміщення поршня і штовхача в групі радіальних гнізд Різьбове з'єднання штока 10 і головки 16 дозволяє регулювати величину хода L Елемент працює таким чином В пробурений в МОНОЛІТІ шпур вставляють силовий елемент Потім насосним агрегатом (на кресленні не показано) створюють визначений тиск Робоче тіло надходить в гнізда 3, діє на поршні 4 і переміщує їх спільно з штовхачами 5 Штовхачі 5 тиснуть на внутрішні поверхні елементів 1 і 2 і переміщують їх в протилежні сторони, передаючи навантаження на стінки шпура Завдяки тому, що величина хода L штока 10 до моменту відкриття клапана (сідло 9), вибрана визначеної величини, яка дорівнює сумарному ходу поршня 4 і штовхача 5 в ГНІЗДІ 3, то в процесі переміщення протилежних поздовжніх розсувних елементів 1 і 2, клапан залишається закритим до контакту головки 16 штока 10 з упорами 15 Головка штока 10 утримується в даний період упором 15 і при подальшому взаємному переміщенні розсувних елементів 1 і 2, шток 10 починає рухатись, стискує пружину 11 і клапан відкривається Тиск робочого тіла в системі падає Поздовжнє переміщення пружини (стискування) розраховано для дії максимально допустимого тиску в системі силового елементу Через це при підвищенні величини заданого тиску, навіть в статичному положенні розсувних елементів, пружина 11 стискується при переміщенні штоку 10, і клапан відкривається Таким чином, запропонована конструкція силового елемента дозволяє забезпечити багаторазове його використання без перебирання підвищує його надійність та ДОВГОВІЧНІСТЬ, а також безпеку праці 50029 Фіг 2 Фіг 1
ДивитисяДодаткова інформація
Назва патенту англійськоюForce element
Автори англійськоюTeitel Vadym Isaakovych
Назва патенту російськоюСиловой элемент
Автори російськоюТейтель Вадим Исаакович
МПК / Мітки
МПК: E21C 37/10, B26F 3/02
