Черв’ячний екструдер для переробки композиційних матеріалів

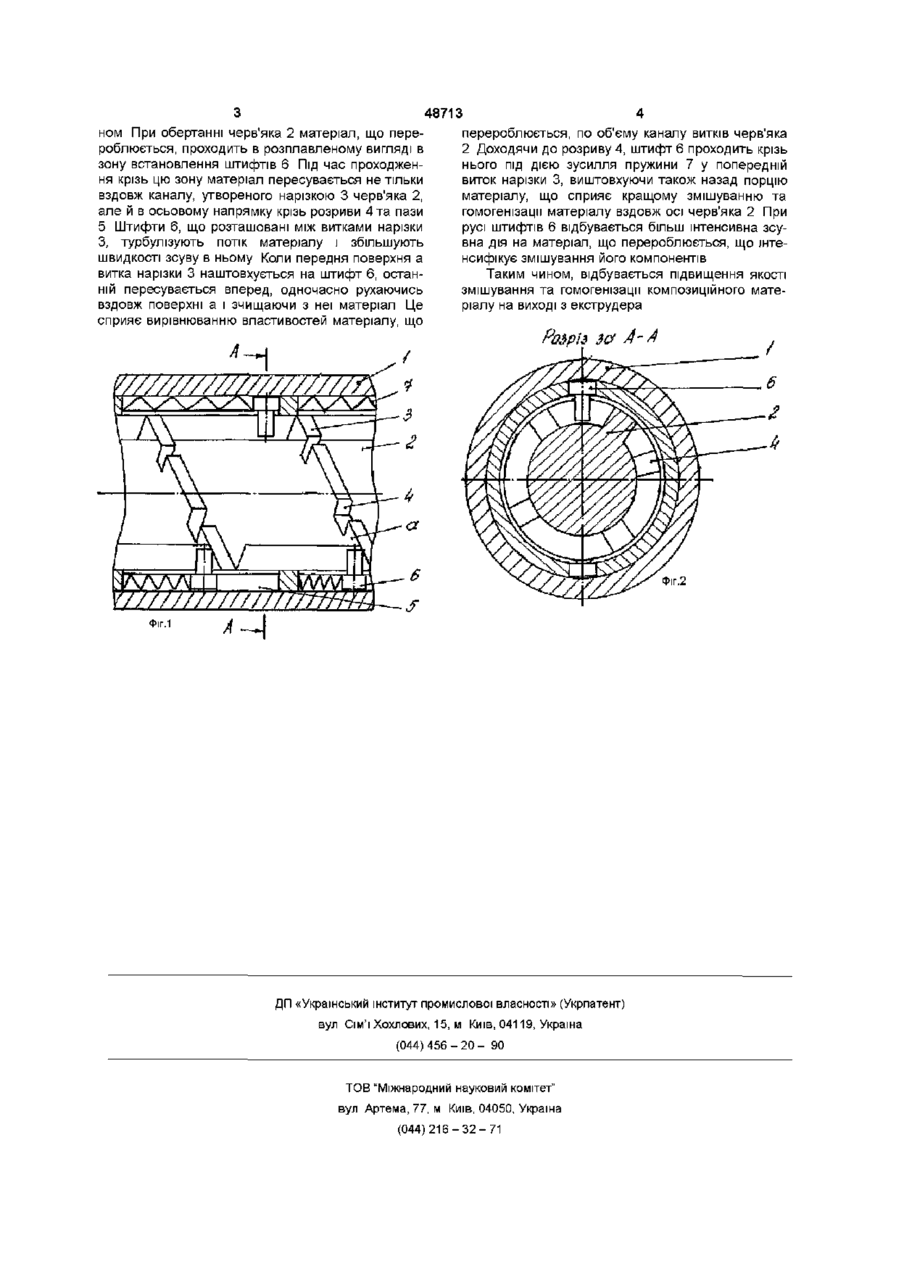

Черв'ячний екструдер для переробки композиційних матеріалів, що містить корпус з встановленими в ньому змішувальними штифтами, розміщений в корпусі черв'як з нарізкою, переривистою в зоні розміщення штифтів, який відрізняється тим, що штифти встановлені з можливістю переміщення вздовж осі екструдера Винахід відноситься до переробки полімерних матеріалів та може бути використаний для переробки полімерних композицій, полімерів з різними інгредієнтами та високодисперсними наповнювачами в ЛІНІЯХ для отримання та переробки полімерних матеріалів, які потребують підвищеної якості змішування Відома черв'ячна машина для переробки полімерних матеріалів (а с СРСР №887235, кл B29F3/02, 1981), що містить корпус, черв'як з нарізкою і розташовані між витками нарізки додаткові змішувальні елементи, які здійснюють зворотнопоступальний рух Недоліком цієї черв'ячної машини є неефективне змішування полімерів через відсутність переносу порцій матеріалу між сусідніми витками, який сприяє гомогенізації та штенсивнішому змішуванню розплаву В якості прототипу прийнято найбільш близьке за технічною сутністю рішення (а с СРСР №1479310, кп В29С47/36, 1989), яке являє собою черв'ячний екструдер для полімерних матеріалів, що містить корпус, в якому розміщений черв'як з переривистою нарізкою, а на внутрішній поверхні корпуса змонтовані змішувальні штифти Недоліком цієї конструкції є недостатньо інтенсивне змішування полімерів внаслідок недостатніх швидкостей зсуву в каналі черв'яка Це обумовлено відсутністю, за виключенням черв'яка, рухомих елементів, що турбулізують розплавлений матеріал В основу винаходу поставлено задачу вдосконалення конструкції черв'ячного екструдера для переробки композиційних матеріалів шляхом вве дення нових конструктивних елементів і встановлення штифтів з можливістю переміщення Це призведе до інтенсифікації процесів змішування та гомогенізації і дозволить покращити якість кінцевого продукту, не змінюючи основної технологічної схеми процесу Поставлена задача вирішується тим, що в черв'ячному екструдері для полімерних матеріалів, що містить корпус з встановленими в ньому змішувальними штифтами, розміщений в корпусі черв'як з нарізкою, переривистою в зоні розміщення штифтів, новим є те, що штифти встановлені з можливістю переміщення вздовж осі екструдера Вказані зміни дозволяють інтенсифікувати процеси змішування та гомогенізації шляхом збільшення зсувної дії на матеріал, що перероблюється, додаткової його турбулізації та переносу порцій матеріалу вздовж осі екструдера в прямому та зворотному напрямках, що сприяє усередненню та підвищенню якості композицій Сутність винаходу пояснюється кресленнями На фіг 1 зображено подовжній розріз екструдера в зоні встановлення штифтів, на фіг 2 - розріз А - А на фіг 1 Черв'ячний екструдер для композиційних матеріалів містить складений корпус 1, черв'як 2 з нарізкою 3, яка переривається розривами 4 В корпусі 1 виконано поздовжні пази 5 В пази 5 вставлені штифти 6 з можливістю пересування в них, та пружини 7 з можливістю створення на штифти 6 зусилля, яке спрямоване вздовж осі екструдера проти течи матеріалу Штифти 6 мають можливість вільного проходження крізь розриви 4 Черв'ячний екструдер працює наступним чи СО 00 48713 ном При обертанні черв'яка 2 матеріал, що перероблюється, проходить в розплавленому вигляді в зону встановлення штифтів 6 Під час проходження крізь цю зону матеріал пересувається не тільки вздовж каналу, утвореного нарізкою 3 черв'яка 2, але й в осьовому напрямку крізь розриви 4 та пази 5 Штифти 6, що розташовані між витками нарізки З, турбулізують потік матеріалу і збільшують швидкості зсуву в ньому Коли передня поверхня а витка нарізки 3 наштовхується на штифт 6, останній пересувається вперед, одночасно рухаючись вздовж поверхні а і зчищаючи з неї матеріал Це сприяє вирівнюванню властивостей матеріалу, що перероблюється, по об'єму каналу витків черв'яка 2 Доходячи до розриву 4, штифт 6 проходить крізь нього під дією зусилля пружини 7 у попередній виток нарізки 3, виштовхуючи також назад порцію матеріалу, що сприяє кращому змішуванню та гомогенізації матеріалу вздовж осі черв'яка 2 При русі штифтів 6 відбувається більш інтенсивна зсувна дія на матеріал, що перероблюється, що інтенсифікує змішування його компонентів Таким чином, відбувається підвищення якості змішування та гомогенізації композиційного матеріалу на виході з екструдера 7///////Ш///////Л Фіг.2 Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
