Формула / Реферат
Паля, що включає стовбур, виконаний по висоті складеним з окремих рухомих елементів, яка відрізняється тим, що рухомі елементи розташовані ярусами, причому кожен ярус складається з двох рухомих елементів, зовнішні поверхні рухомих елементів виконані циліндричними, а внутрішні виконані плоскими з призматичним пазом, що в сукупності утворюють наскрізний отвір, внутрішні поверхні рухомих елементів кожного ярусу розташовані на рівних відстанях відносно один одного по всій довжині стовбура, а пази парних і непарних ярусів розташовані перпендикулярно один до одного, простір, що утворений внутрішніми плоскими поверхнями рухомих елементів та пазами, заповнений твердіючою сумішшю.
Текст

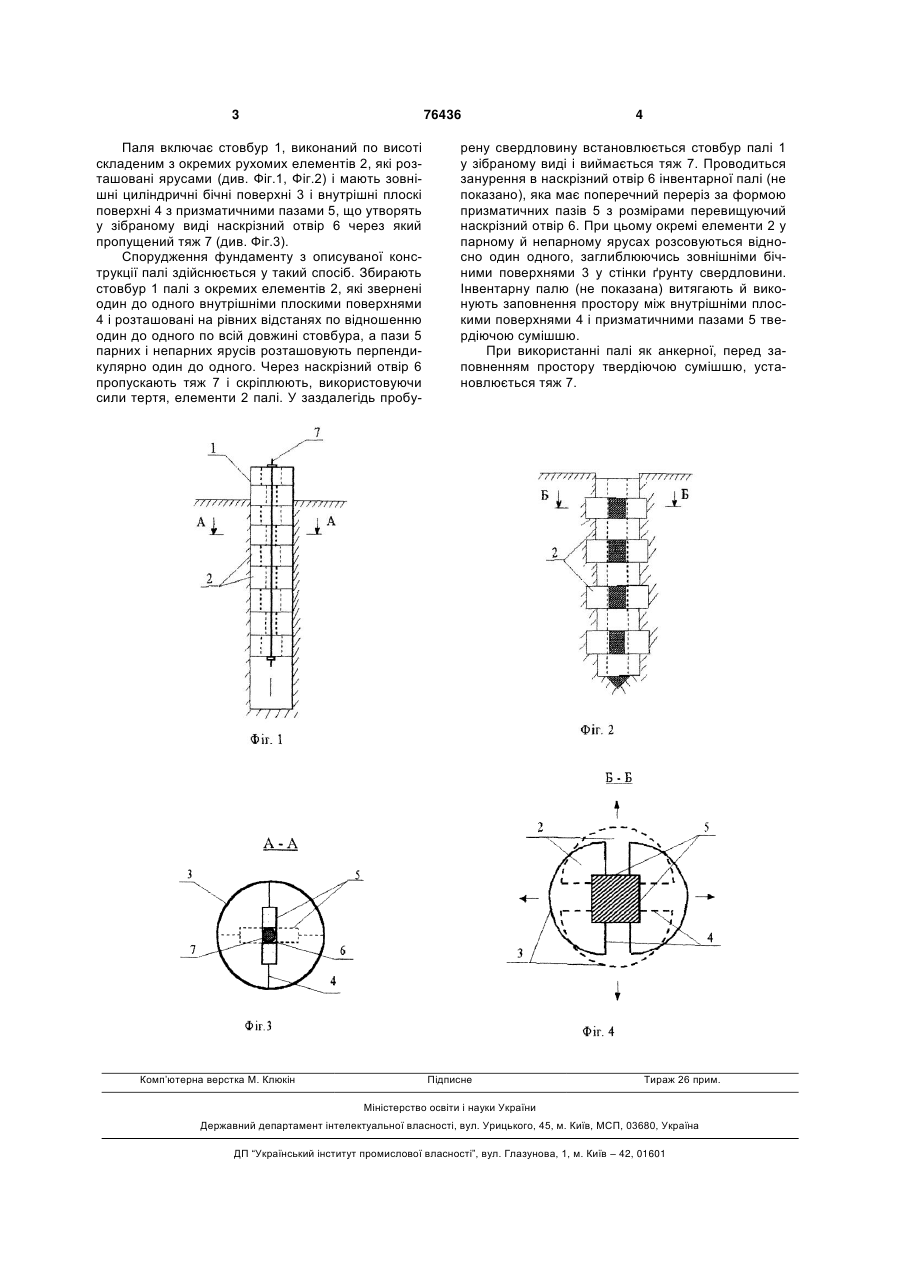

Паля, що включає стовбур, виконаний по висоті складеним з окремих рухомих елементів, 3 76436 Паля включає стовбур 1, виконаний по висоті складеним з окремих рухомих елементів 2, які розташовані ярусами (див. Фіг.1, Фіг.2) і мають зовнішні циліндричні бічні поверхні 3 і внутрішні плоскі поверхні 4 з призматичними пазами 5, що утворять у зібраному виді наскрізний отвір 6 через який пропущений тяж 7 (див. Фіг.3). Спорудження фундаменту з описуваної конструкції палі здійснюється у такий спосіб. Збирають стовбур 1 палі з окремих елементів 2, які звернені один до одного внутрішніми плоскими поверхнями 4 і розташовані на рівних відстанях по відношенню один до одного по всій довжині стовбура, а пази 5 парних і непарних ярусів розташовують перпендикулярно один до одного. Через наскрізний отвір 6 пропускають тяж 7 і скріплюють, використовуючи сили тертя, елементи 2 палі. У заздалегідь пробу Комп’ютерна верстка М. Клюкін 4 рену свердловину встановлюється стовбур палі 1 у зібраному виді і виймається тяж 7. Проводиться занурення в наскрізний отвір 6 інвентарної палі (не показано), яка має поперечний переріз за формою призматичних пазів 5 з розмірами перевищуючий наскрізний отвір 6. При цьому окремі елементи 2 у парному й непарному ярусах розсовуються відносно один одного, заглиблюючись зовнішніми бічними поверхнями 3 у стінки ґрунту свердловини. Інвентарну палю (не показана) витягають й виконують заповнення простору між внутрішніми плоскими поверхнями 4 і призматичними пазами 5 твердіючою сумішшю. При використанні палі як анкерної, перед заповненням простору твердіючою сумішшю, установлюється тяж 7. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPile
Автори англійськоюPopovych Mykola Mykolaiovych
Назва патенту російськоюСвая
Автори російськоюПопович Николай Николаевич
МПК / Мітки
МПК: E02D 5/34
Мітки: паля
