Пристрій для обрізування книжкових блоків
Номер патенту: 76533
Опубліковано: 15.08.2006
Автори: Полюдов Олександр Миколайович, Ватуляк Юрій Володимирович, Топольницький Петро Володимирович
Формула / Реферат
Пристрій для обрізування книжкових блоків, який складається з станини, транспортуючого пристрою та інструментальних вузлів, який відрізняється тим, що транспортуючий пристрій виконаний як карусель з розміщеними на ній затискними каретками, які повертаються на 90°, а інструментальний вузол складається з двох комплектів ножів, які встановлені на монтажній плиті, що нерухомо закріплена на станині, при цьому ножі розташовані на відстані один від одного, нахилені до напрямку переміщення блока, а кожен ніж розміщений на заданій відстані від центру повороту каруселі.
Текст

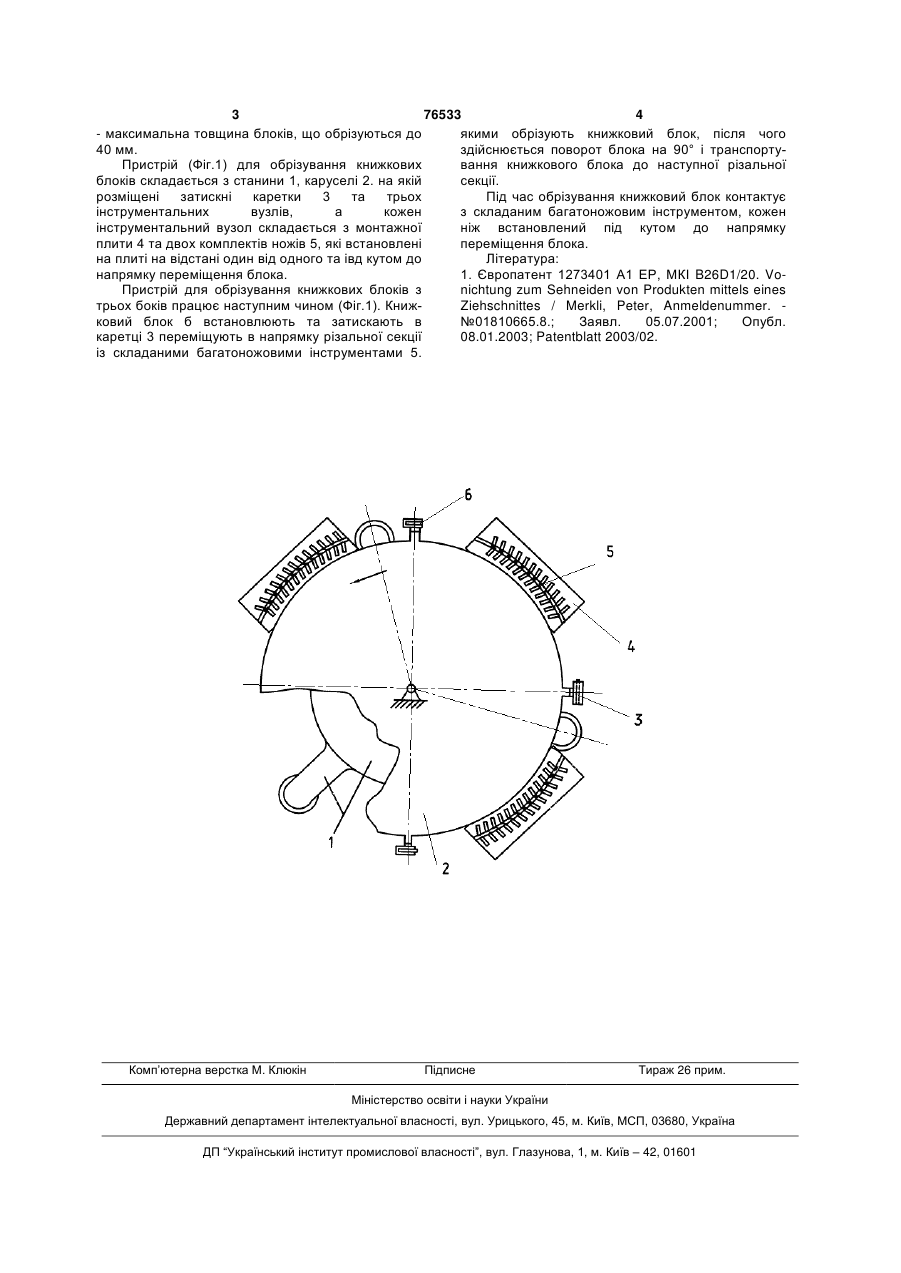

Пристрій для обрізування книжкових блоків, який складається з станини, транспортуючого при 3 76533 4 - максимальна товщина блоків, що обрізуються до якими обрізують книжковий блок, після чого 40 мм. здійснюється поворот блока на 90° і транспортуПристрій (Фіг.1) для обрізування книжкових вання книжкового блока до наступної різальної блоків складається з станини 1, каруселі 2. на якій секції. розміщені затискні каретки 3 та трьох Під час обрізування книжковий блок контактує інструментальних вузлів, а кожен з складаним багатоножовим інструментом, кожен інструментальний вузол складається з монтажної ніж встановлений під кутом до напрямку плити 4 та двох комплектів ножів 5, які встановлені переміщення блока. на плиті на відстані один від одного та івд кутом до Література: напрямку переміщення блока. 1. Європатент 1273401 А1 ЕР, МКІ B26D1/20. VoПристрій для обрізування книжкових блоків з nichtung zum Sehneiden von Produkten mittels eines трьох боків працює наступним чином (Фіг.1). КнижZiehschnittes / Merkli, Peter, Anmeldenummer. ковий блок б встановлюють та затискають в №01810665.8.; Заявл. 05.07.2001; Опубл. каретці 3 переміщують в напрямку різальної секції 08.01.2003; Patentblatt 2003/02. із складаними багатоножовими інструментами 5. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cutting of book blocks
Автори англійськоюTopolnytskyi Petro Volodymyrovych, Poliudov Oleksandr Mykolaiovych
Назва патенту російськоюУстройство для обрезки книжных блоков
Автори російськоюТопольницкий Петр Владимирович, Полюдов Александр Николаевич
МПК / Мітки
МПК: B26D 1/01
Мітки: книжкових, пристрій, блоків, обрізування
