Пристрій для розрізання книжкових блоків на рівні частини

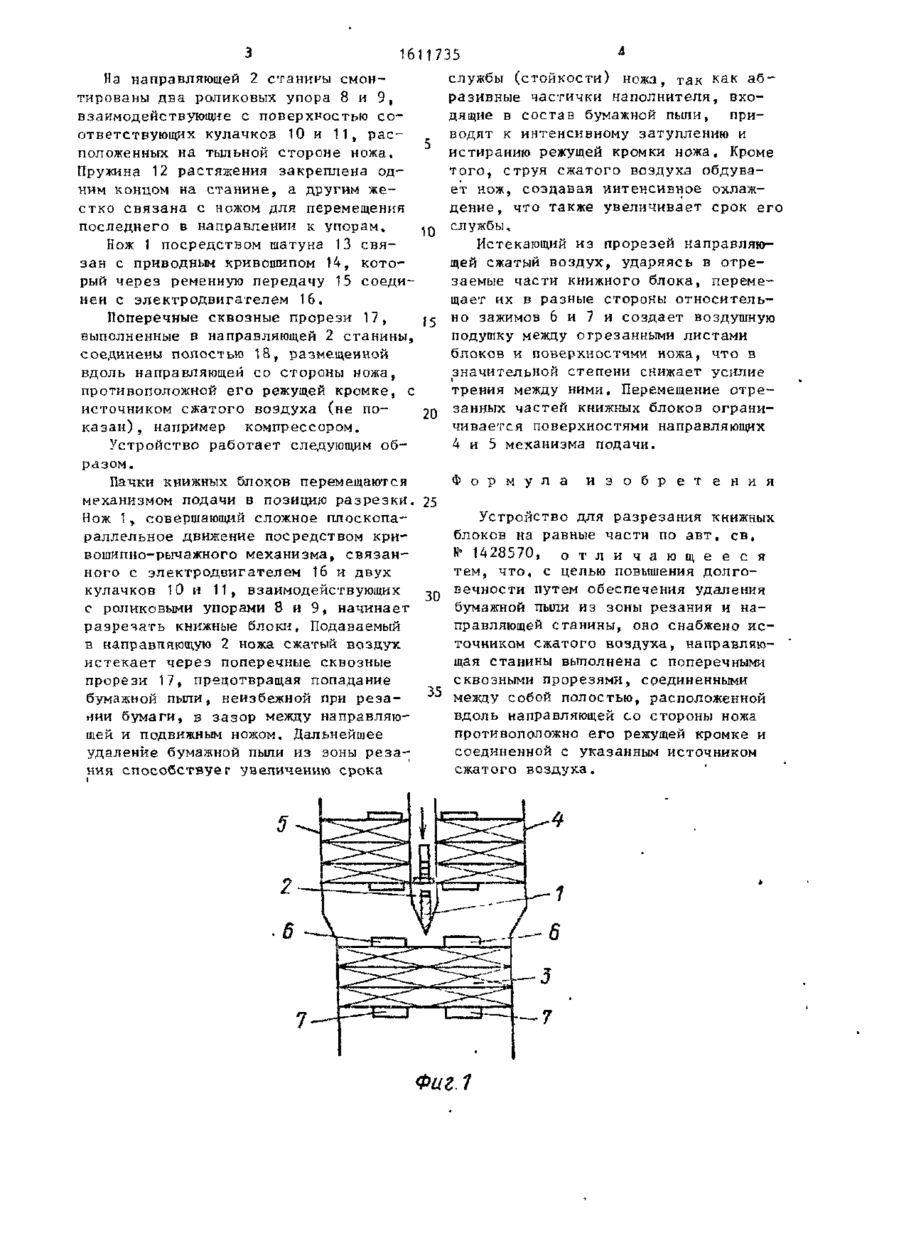

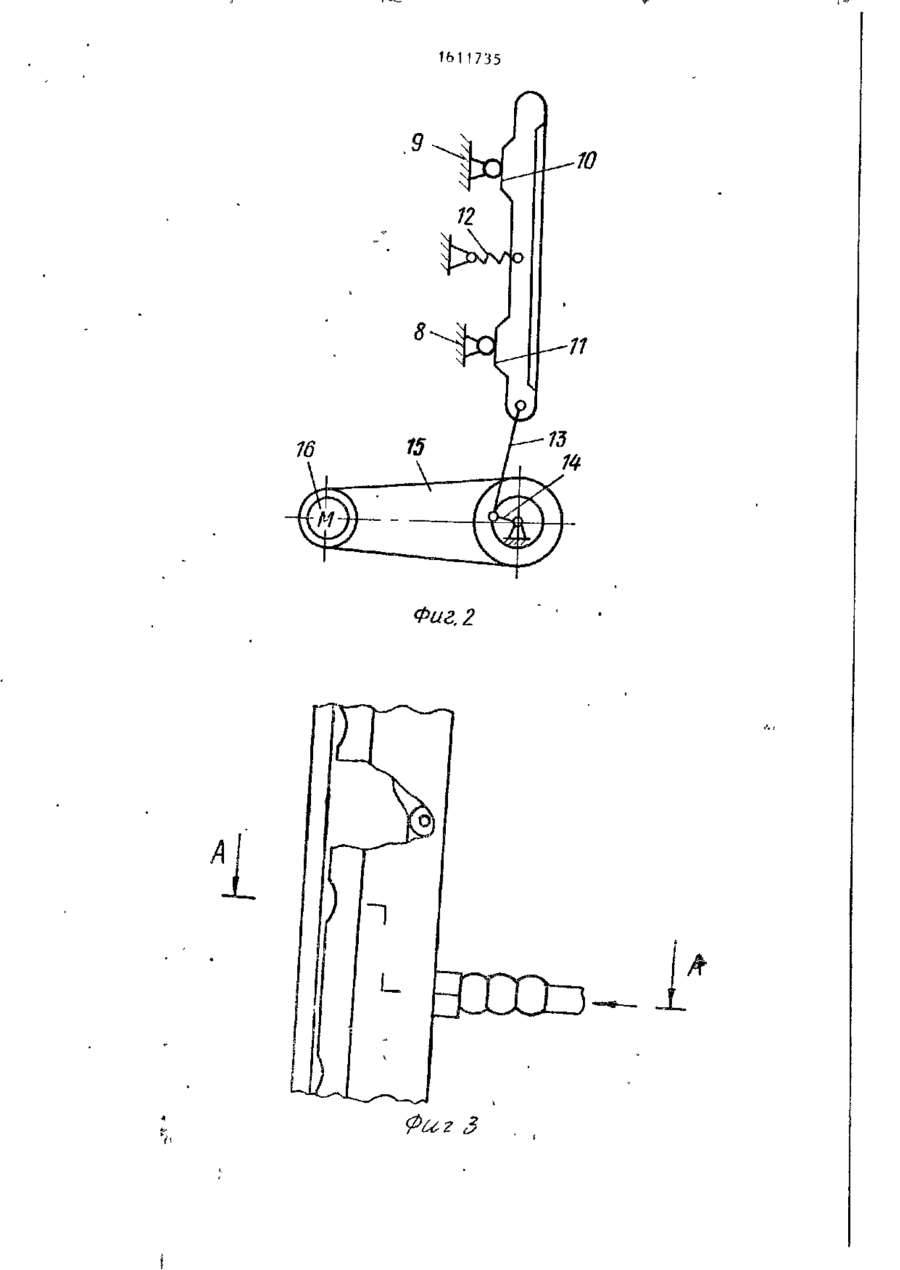

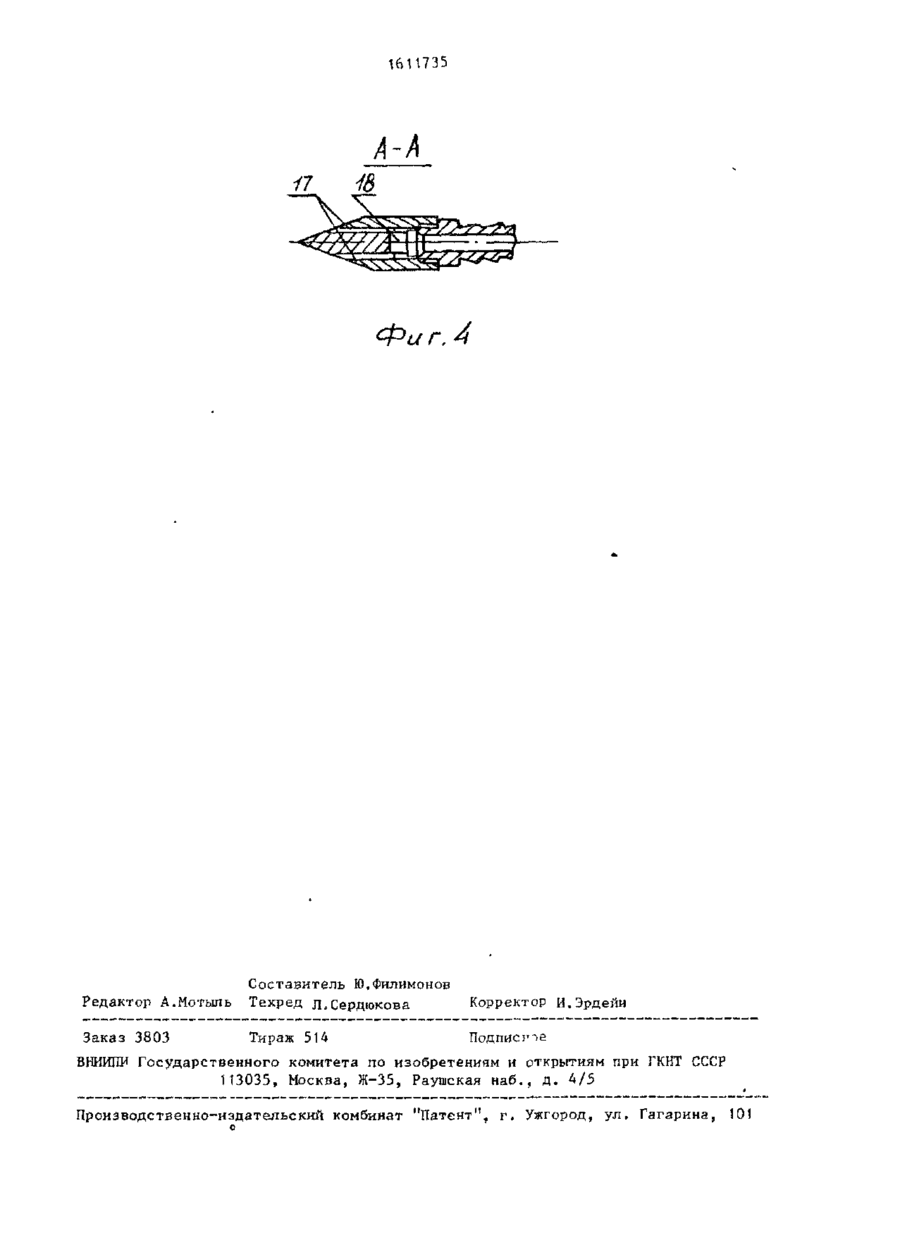

Изобретение относится к обработке материалов резанием и может быть использовано в попиграфической промышленности для разрезания книжных блоков и другого листового материала. Цель изобретения - повышение долговечности устройства для р а з р е з а ния книжных блоков за счет обеспече 2 ния удаления бумажной пыли из зоны резания и направляющей станины. Нож 1 начинает разрезать книжные блоки. Подаваемый в направляющую 2 ножа сжатый воздух истекает через поперечные сквозные прорези, предотвращая попадание бумажной пыли в зазор между направляющей и подвижным-ножом. Осуществляется удаление бумажной пыли из зоны резания. Струя сжатого воздуха обдувает нож, осуществляя его интенсивное охлаждение. Истекающий из прорезей направляющей сжатый воздух, ударяясь в отрезаемые части книжного блока, перемещает их в разные стороны относительно зажимов 6 и 7 и создает воздушную подушку между отрезанными листами блоков и поверхностями ножа, что в значительной степени снижает усилие трения между ними. 4 ил. Изобретение относится к обработке материалов резаниемt может быть использовано в полиграфической промышленности для разрезания книжных блоков и другого листового материала и является усовершенствованием устройства по авт. св. № 1428570, Целью изобретения является повышение долговечности устройства путем обеспечения удаления бумажной пыпи из зоны резания и направляющей станины. йа фиг. 1 изображена схема устройства для разрезании книжных бгюков на равные части, вид сверху; на фиг,2 механизм перемещения ножа-, на фиг.З направляющая станины с подвижным ножом; на фиг.4 - разрез А-А на фиг.З, Устройство для разрезания книжных блоков содержит нож 1, размещенный в направляющей 2 станины так, что его режущая кромка параллельна плоскостям листов книжных блоков. Разрезаемые пачки книжных блоков 3 перемещаются по направлению к ножу механизмом подачи, включающим две расширяющиеся направляющие 4 и 5 и пары передних 6 и задних 7 зажимов транспортера , З & 16 11735 На направляющей 2 станины смонтированы два роликовых упора 8 и 9, взаимодействующие с поверхностью соответствующих кулачков 10 и 11, расположенных на тыльной стороне ножа. Пружина 12 растяжения закреплена одним концом на станине, а другим жестко связана с ножом для перемещения последнего в направлении к упорам. Нож 1 посредством шатуна 13 связан с приводным кривошипом 14, который через ременную передачу 15 соединен с электродвигателем 16. Поперечные сквозные прорези 17, выполненные в направляющей 2 станины, соединены полостью 18, размещенной вдоль направляющей со стороны ножа, противоположной его режущей кромке, с источником сжатого воздуха (не показан) , например компрессором. Устройство работает следующим образом. Пачки книжных блоков перемещаются механизмом подачи в позицию разрезки. Нож 1, совершающий сложное плоскопараллельное движение посредством кривошипно-рычажного механизма, связанного с электродвигателем 16 и двух кулачков 10 и 11, взаимодействующих с роликовыми упорами 8 и 9, начинает разрешать книжные блоки, Подаваемый в направляющую 2 ножа сжатый воздух истекает через поперечные сквозные прорези 17, предотвращая попадание бумажной пыли, неизбежной при резании бумаги, в зазор между направляющей и подвижным ножом. Дальнейшее удаление бумажной пыли из зоны резания способствует увеличению срока службы (стойкости) ножа, так как абразивные частички наполнителя, входящие в состав бумажной пыли, приводят к интенсивному затуплению и истиранию режущей кромки ножа. Кроме того, струя сжатого воздуха обдувает нож, создавая интенсивное охлаждение, что также увеличивает срок его службы. 10 Истекающий из прорезей направляющей сжатый воздух, ударяясь в отрезаемые части книжного блока, перемещает их в разные стороны относительно зажимов 6 и 7 и создает воздушную J5 подушку между отрезанными листами блоков и поверхностями ножа, что в значительной степени снижает усилие трения между ними. Перемещение отрезанных частей книжных блоков ограни20 чивается поверхностями направляющих 4 и 5 механизма подачи. Ф о р м у л а 25 зо и з о б р е т е н и я Устройство для разрезания книжных блоков на равные части по а в т . с в . № 14 28570, о т л и ч а ю щ е е с я тем, что, с целью повышения долговечности путем обеспечения удаления бумажной пыли из зоны резания и направляющей станины, оно снабжено и с точником сжатого воздуха, направляющая станины выполнена с поперечными сквозными прорезями, соединенными между собой полостью, расположенной вдоль направляющей со стороны ножа противоположно его режущей кромке и соединенной с указанным источником сжатого воздуха. 4 7 Фиг.1 1611735 16 Фиг. 2
