Очисник головок коренеплодів

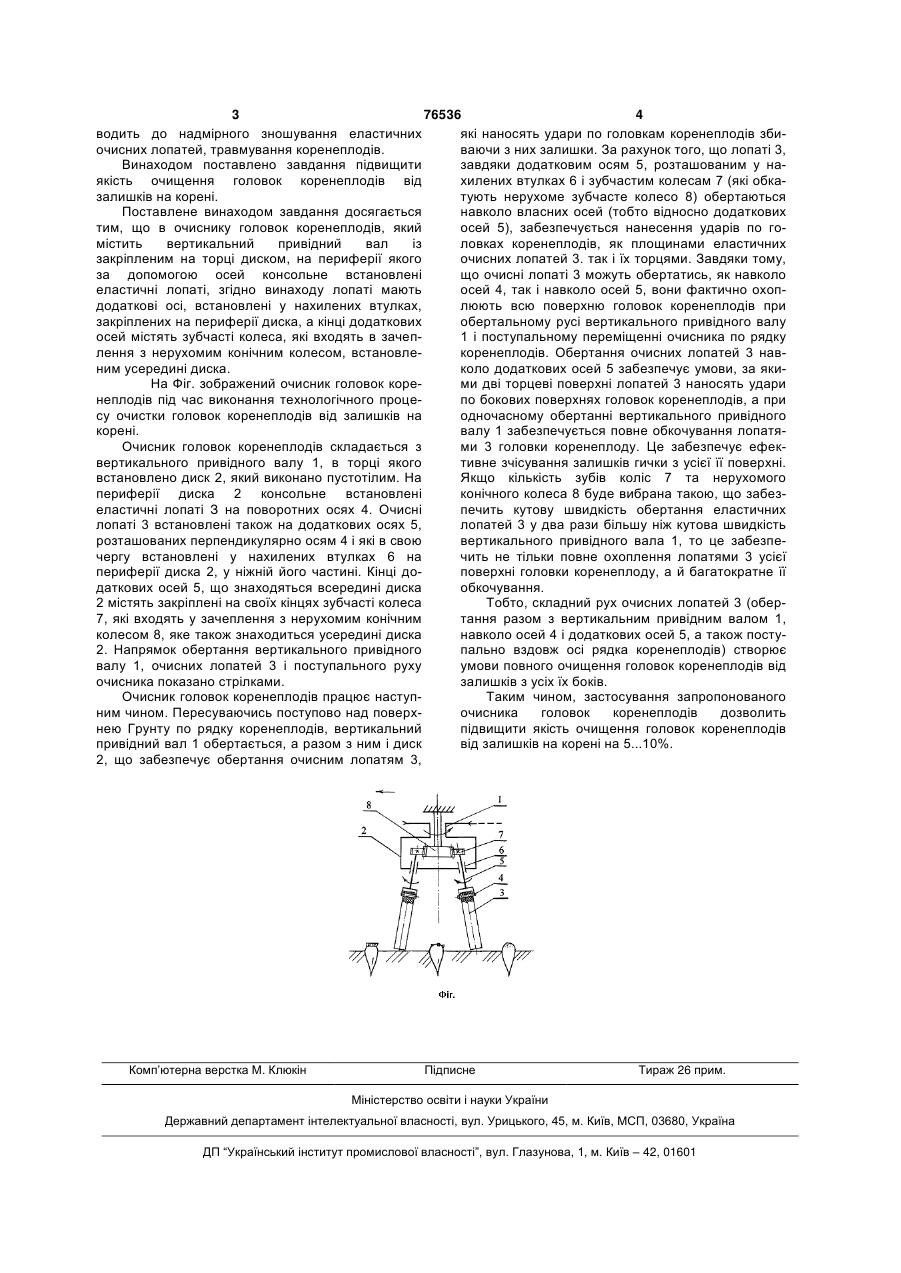

Очисник головок коренеплодів, який має вертикальний привідний вал із закріпленим на торці диском, на периферії якого за допомогою осей консольно встановлені еластичні лопаті, який відрізняється тим, що додатково має нерухоме конічне колесо, встановлене усередині диска, а лопаті мають додаткові осі, встановлені у нахилених втулках, закріплених на периферії диска, причому кінці додаткових осей містять зубчасті колеса, які входять в зачеплення з нерухомим конічним колесом. (19) (21) 20040604596 (22) 14.06.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Булгаков Володимир Михайлович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 1727633, 23.04.1992 UA 30528, 15.11.2000 UA 29337, 16.10.2000 DE 4133022, 08.04.1993 DE 4236831, 05.05.1994 RU 2113099, 20.06.1998 3 76536 4 водить до надмірного зношування еластичних які наносять удари по головкам коренеплодів збиочисних лопатей, травмування коренеплодів. ваючи з них залишки. За рахунок того, що лопаті 3, Винаходом поставлено завдання підвищити завдяки додатковим осям 5, розташованим у наякість очищення головок коренеплодів від хилених втулках 6 і зубчастим колесам 7 (які обказалишків на корені. тують нерухоме зубчасте колесо 8) обертаються Поставлене винаходом завдання досягається навколо власних осей (тобто відносно додаткових тим, що в очиснику головок коренеплодів, який осей 5), забезпечується нанесення ударів по гомістить вертикальний привідний вал із ловках коренеплодів, як площинами еластичних закріпленим на торці диском, на периферії якого очисних лопатей 3. так і їх торцями. Завдяки тому, за допомогою осей консольне встановлені що очисні лопаті 3 можуть обертатись, як навколо еластичні лопаті, згідно винаходу лопаті мають осей 4, так і навколо осей 5, вони фактично охопдодаткові осі, встановлені у нахилених втулках, люють всю поверхню головок коренеплодів при закріплених на периферії диска, а кінці додаткових обертальному русі вертикального привідного валу осей містять зубчасті колеса, які входять в зачеп1 і поступальному переміщенні очисника по рядку лення з нерухомим конічним колесом, встановлекоренеплодів. Обертання очисних лопатей 3 навним усередині диска. коло додаткових осей 5 забезпечує умови, за якиНа Фіг. зображений очисник головок кореми дві торцеві поверхні лопатей 3 наносять удари неплодів під час виконання технологічного процепо бокових поверхнях головок коренеплодів, а при су очистки головок коренеплодів від залишків на одночасному обертанні вертикального привідного корені. валу 1 забезпечується повне обкочування лопатяОчисник головок коренеплодів складається з ми 3 головки коренеплоду. Це забезпечує ефеквертикального привідного валу 1, в торці якого тивне зчісування залишків гички з усієї її поверхні. встановлено диск 2, який виконано пустотілим. На Якщо кількість зубів коліс 7 та нерухомого периферії диска 2 консольне встановлені конічного колеса 8 буде вибрана такою, що забезеластичні лопаті З на поворотних осях 4. Очисні печить кутову швидкість обертання еластичних лопаті 3 встановлені також на додаткових осях 5, лопатей 3 у два рази більшу ніж кутова швидкість розташованих перпендикулярно осям 4 і які в свою вертикального привідного вала 1, то це забезпечергу встановлені у нахилених втулках 6 на чить не тільки повне охоплення лопатями 3 усієї периферії диска 2, у ніжній його частині. Кінці доповерхні головки коренеплоду, а й багатократне її даткових осей 5, що знаходяться всередині диска обкочування. 2 містять закріплені на своїх кінцях зубчасті колеса Тобто, складний рух очисних лопатей 3 (обер7, які входять у зачеплення з нерухомим конічним тання разом з вертикальним привідним валом 1, колесом 8, яке також знаходиться усередині диска навколо осей 4 і додаткових осей 5, а також посту2. Напрямок обертання вертикального привідного пально вздовж осі рядка коренеплодів) створює валу 1, очисних лопатей 3 і поступального руху умови повного очищення головок коренеплодів від очисника показано стрілками. залишків з усіх їх боків. Очисник головок коренеплодів працює наступТаким чином, застосування запропонованого ним чином. Пересуваючись поступово над поверхочисника головок коренеплодів дозволить нею Грунту по рядку коренеплодів, вертикальний підвищити якість очищення головок коренеплодів привідний вал 1 обертається, а разом з ним і диск від залишків на корені на 5...10%. 2, що забезпечує обертання очисним лопатям 3, Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
