Спосіб нагрівання заготівок

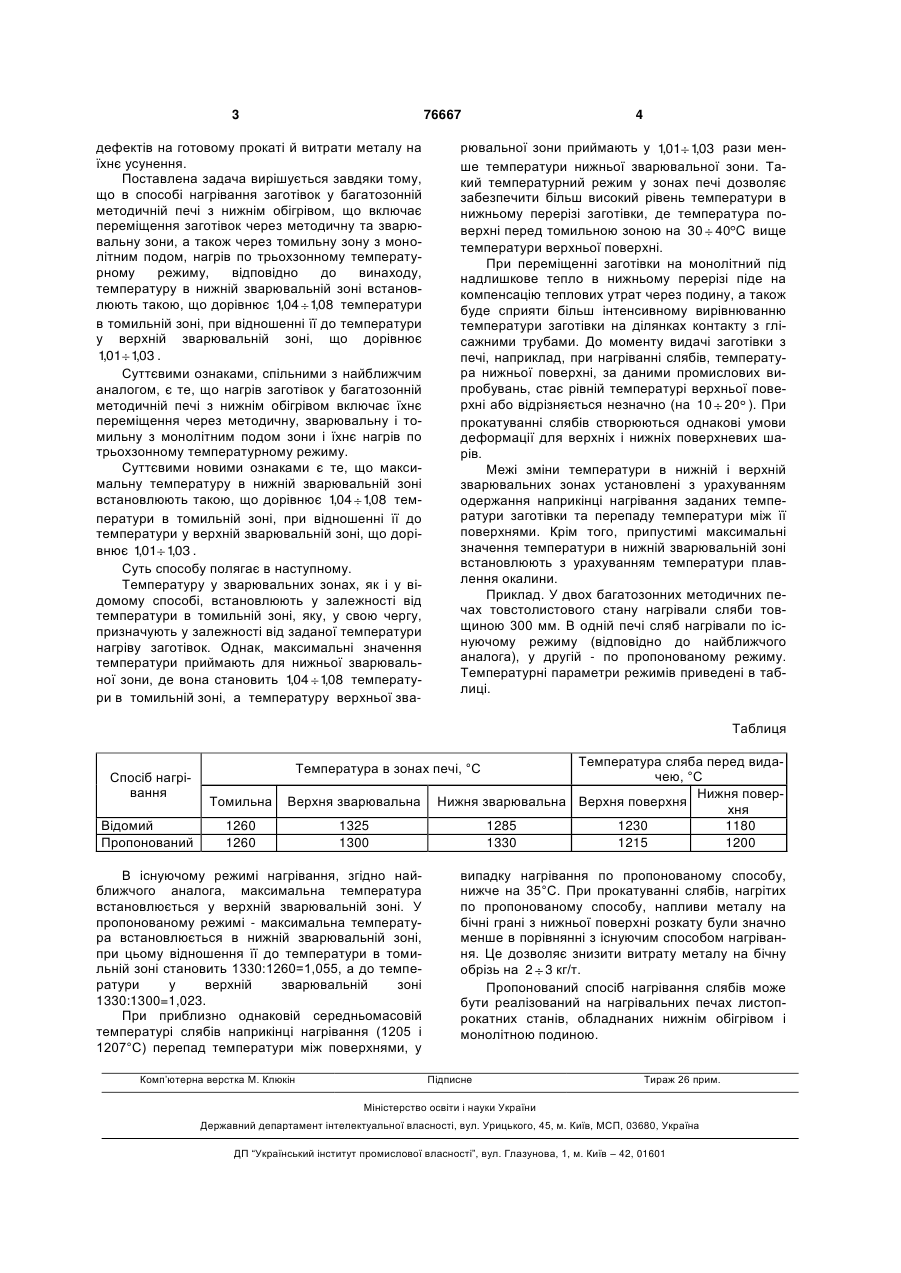

Спосіб нагрівання заготівок, переважно слябів, у багатозонній методичній печі, що включає переміщення заготівок через методичну та зварювальну зони, а також через томильну зону з монолітним подом, нагрівання по тризонному температурному режиму, який відрізняється тим, що температуру в нижній зварювальній зоні встановлюють такою, що дорівнює 1,04-1,08 температури в томильній зоні, при відношенні її до температури у верхній зварювальній зоні, що дорівнює 1,011,03. (19) (21) a200504323 (22) 06.05.2005 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Теряєв Олександр Митрофанович, Трухін Микола Олексійович, Северенчук Андрій Станіславович (73) Теряєв Олександр Митрофанович, Трухін Микола Олексійович, Северенчук Андрій Станіславович (56) UA 52557, C2, 15.04.2005 SU 1164283, A, 30.06.1985 SU 779418, A, 15.11.1980 SU 1186665, A, 23.10.1985 RU 2151202, C1, 20.06.2000 RU 2247785, C1, 10.03.2005 3 76667 дефектів на готовому прокаті й витрати металу на їхнє усунення. Поставлена задача вирішується завдяки тому, що в способі нагрівання заготівок у багатозонній методичній печі з нижнім обігрівом, що включає переміщення заготівок через методичну та зварювальну зони, а також через томильну зону з монолітним подом, нагрів по трьохзонному температурному режиму, відповідно до винаходу, температуру в нижній зварювальній зоні встановлюють такою, що дорівнює 104 108 температури , , в томильній зоні, при відношенні її до температури у верхній зварювальній зоні, що дорівнює 101 103 . , , Суттєвими ознаками, спільними з найближчим аналогом, є те, що нагрів заготівок у багатозонній методичній печі з нижнім обігрівом включає їхнє переміщення через методичну, зварювальну і томильну з монолітним подом зони і їхнє нагрів по трьохзонному температурному режиму. Суттєвими новими ознаками є те, що максимальну температуру в нижній зварювальній зоні встановлюють такою, що дорівнює 104 108 тем, , ператури в томильній зоні, при відношенні її до температури у верхній зварювальній зоні, що дорівнює 101 103 . , , Суть способу полягає в наступному. Температуру у зварювальних зонах, як і у відомому способі, встановлюють у залежності від температури в томильній зоні, яку, у свою чергу, призначують у залежності від заданої температури нагріву заготівок. Однак, максимальні значення температури приймають для нижньої зварювальної зони, де вона становить 104 108 температу, , ри в томильній зоні, а температуру верхньої зва 4 рювальної зони приймають у 101 103 рази мен, , ше температури нижньої зварювальної зони. Такий температурний режим у зонах печі дозволяє забезпечити більш високий рівень температури в нижньому перерізі заготівки, де температура поверхні перед томильною зоною на 30 40 C вище температури верхньої поверхні. При переміщенні заготівки на монолітний під надлишкове тепло в нижньому перерізі піде на компенсацію теплових утрат через подину, а також буде сприяти більш інтенсивному вирівнюванню температури заготівки на ділянках контакту з глісажними трубами. До моменту видачі заготівки з печі, наприклад, при нагріванні слябів, температура нижньої поверхні, за даними промислових випробувань, стає рівній температурі верхньої поверхні або відрізняється незначно (на 10 20 ). При прокатуванні слябів створюються однакові умови деформації для верхніх і нижніх поверхневих шарів. Межі зміни температури в нижній і верхній зварювальних зонах установлені з урахуванням одержання наприкінці нагрівання заданих температури заготівки та перепаду температури між її поверхнями. Крім того, припустимі максимальні значення температури в нижній зварювальній зоні встановлюють з урахуванням температури плавлення окалини. Приклад. У двох багатозонних методичних печах товстолистового стану нагрівали сляби товщиною 300 мм. В одній печі сляб нагрівали по існуючому режиму (відповідно до найближчого аналога), у другій - по пропонованому режиму. Температурні параметри режимів приведені в таблиці. Таблиця Спосіб нагрівання Відомий Пропонований Температура сляба перед видачею, °С Нижня поверНижня зварювальна Верхня поверхня хня 1285 1230 1180 1330 1215 1200 Температура в зонах печі, °С Томильна Верхня зварювальна 1260 1260 1325 1300 В існуючому режимі нагрівання, згідно найближчого аналога, максимальна температура встановлюється у верхній зварювальній зоні. У пропонованому режимі - максимальна температура встановлюється в нижній зварювальній зоні, при цьому відношення її до температури в томильній зоні становить 1330:1260=1,055, а до температури у верхній зварювальній зоні 1330:1300=1,023. При приблизно однаковій середньомасовій температурі слябів наприкінці нагрівання (1205 і 1207°С) перепад температури між поверхнями, у Комп’ютерна верстка М. Клюкін випадку нагрівання по пропонованому способу, нижче на 35°С. При прокатуванні слябів, нагрітих по пропонованому способу, напливи металу на бічні грані з нижньої поверхні розкату були значно менше в порівнянні з існуючим способом нагрівання. Це дозволяє знизити витрату металу на бічну обрізь на 2 3 кг/т. Пропонований спосіб нагрівання слябів може бути реалізований на нагрівальних печах листопрокатних станів, обладнаних нижнім обігрівом і монолітною подиною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
