Пристрій для бульбашкового захисту конструкції сbердловини від динамічних навантажень при проведенні вибухових робіт

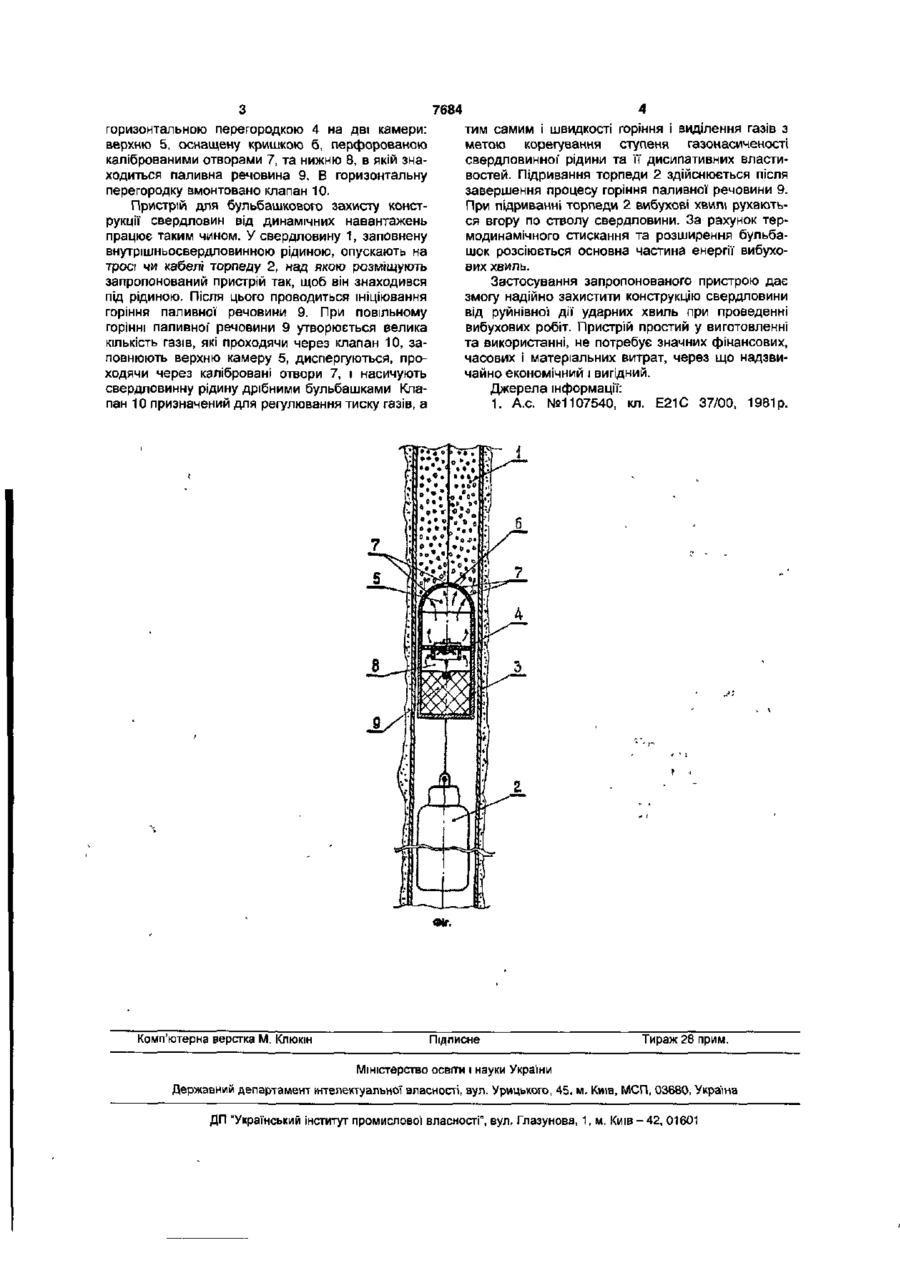

Пристрій для бульбашкового захисту конструкції свердловини від динамічних навантажень при проведенні вибухових робіт, що складається з порожнистого циліндричного контейнера з кришкою, який відрізняється тим, що циліндричний контейнер розділений горизонтальною перегородкою з клапаном на дві камери, в нижній камері розміщена паливна речовина з запалом, здатна повільно горіти в свердловинному середовищі з утворенням газоподібних продуктів, а в кришці виконані дрібні калібровані отвори. Корисна модель належить до засобів захисту свердловин при проведенні вибухових робіт різного призначення з метою Інтенсифікації' видобутку підземних флюїдів. Відомий пристрій для локалізації дії вибуху в свердловині, який складається з циліндричного контейнера з кришкою, в якому розміщено поршневий елемент з вакуумним гасником ударної хвилі, виготовлений у формі замкнутого циліндричного контейнера зі спрямовуючими роликами на торці. Вакуумним гасником цього пристрою є вакуумні балони, розташовані в контейнері, [1 . Недоліком відомого пристрою є складність конструкції, а його виготовлення вимагає значних фінансових і матеріальних витрат. В основу корисної моделі поставлено задачу вдосконалення існуючого пристрою для захисту конструкції свердловини від динамічних навантажень при проведенні вибухових робіт шляхом розділення циліндричного контейнера на дві камери горизонтальною перегородкою з клапаном, розміщення в нижній камері паливної речовини з запалом, здатної горіти в свердловинному середовищі з утворенням газоподібних продуктів горіння та пророблення в кришці контейнера дрібних каліброваних отворів забезпечити створення достатньої кількості дрібних газових бульбашок, котрі насичують внутрішньосвердловинну рідину і розсіюють основну частину енергії вибухових хвиль за рахунок термодинамічного стискання та розширення цих бульбашок, що дасть змогу надійно захистити обсадну колону свердловини від ударних хвиль без значних фінансових і матеріальних витрат. Задача вирішується тим, що циліндричний контейнер розділяють на дві камери горизонтальною перегородкою з клапаном, який регулює тиск газів і тим самим швидкість горіння і виділення газів з метою корегування ступеня газонасиченості свердловинної рідини та її дисипативних властивостей, в нижній камері розміщують паливну речовину (порох, моно- чи поліпропелант, інші паливні композиції) з запалом, здатну горіти в сврдловинному середовищі з утворенням газоподібних продуктів горіння, а в кришці циліндричного контейнера виконані дрібні калібровані отвори. При повільному горінні паливної речовини виділяється велика кількість газів, які, проходячи через калібровані отвори, у вигляді дрібних бульбашок насичують внутрішньосвердловинну рідину. За рахунок термодинамічного стискання та розширення цих бульбашок розсіюється основна частина енергії вибухових хвиль, завдяки чому здійснюється надійний захист конструкції свердловини від динамічних навантажень при проведенні вибухових робіт. На фігурі подано схему свердловини 1 з розміщеною в ній торпедою 2, над якою розташовано пристрій для бульбашкового захисту конструкції свердловини від ударних хвиль, що складається з циліндричного корпусу 3, розділеного 00 (О Сї 7684 горизонтальною перегородкою 4 на дві камери: верхню 5, оснащену кришкою б, перфорованою каліброваними отворами 7, та нижню 8, в якій знаходиться паливна речовина 9. В горизонтальну перегородку вмонтовано клапан 10. Пристрій для бульбашкового захисту конструкції свердловин від динамічних навантажень працює таким чином. У свердловину 1, заповнену внутрішньосвердловинною рідиною, опускають на тросі чи кабелі торпеду 2, над якою розміщують запропонований пристрій так, щоб він знаходився під рідиною. Після цього проводиться ініціювання горіння паливної речовини 9. При повільному горінні паливної речовини 9 утворюється велика кількість газів, які проходячи через клапан 10, заповнюють верхню камеру 5, диспергуються, проходячи через калібровані отвори 7, і насичують свердловинну рідину дрібними бульбашками Клапан 10 призначений для регулювання тиску газів, а тим самим і швидкості горіння і виділення газів з метою корегування ступеня газонасиченості свердловинної рідини та її дисипативних властивостей. Підривання торпеди 2 здійснюється після завершення процесу горіння паливної речовини 9. При підриванні торпеди 2 вибухові хвилі рухаються вгору по стволу свердловини. За рахунок термодинамічного стискання тарозширення бульбашок розсіюється основна частина енергії вибухових хвиль. Застосування запропонованого пристрою дає змогу надійно захистити конструкцію свердловини від руйнівної дії ударних хвиль при проведенні вибухових робіт. Пристрій простий у виготовленні та використанні, не потребує значних фінансових, часових і матеріальних витрат, через що надзвичайно економічний і вигідний. Джерела інформації: 1. А.с. №1107540, кл. Е21С 37/00, 1981р. Фіг. Комп'ютерна верстка М. Кпюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
