Наручники

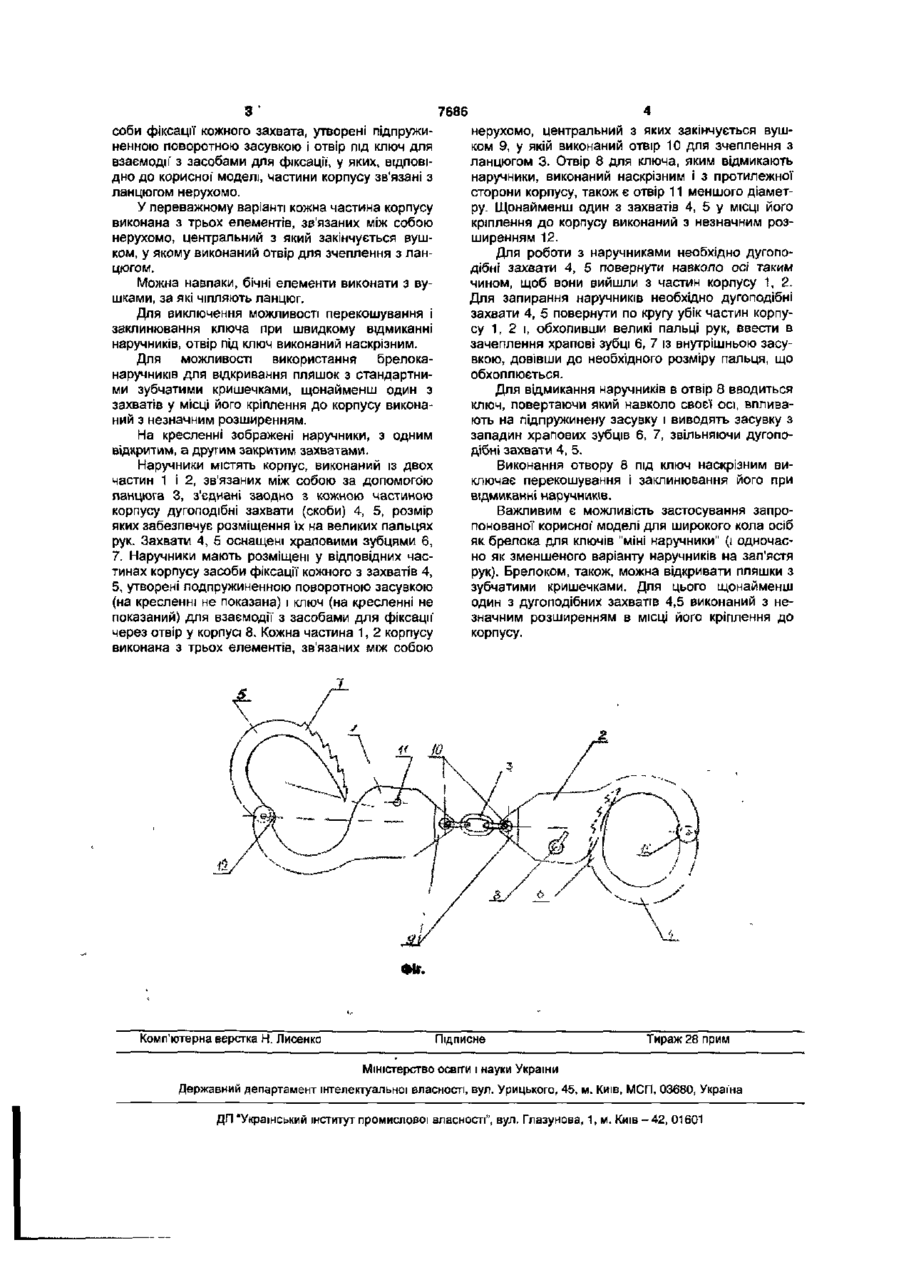

1. Наручники, що містять корпус, виконаний із двох частин, зв'язаних між собою за допомогою ланцюга, з'єднані за одне ціле з кожною частиною корпусу дугоподібні захвати, оснащені храповими зубцями, розмір яких забезпечує розміщення їх на великих пальцях рук, розміщені у відповідних частинах корпусу засоби фіксації кожного захвата, утворені підпружиненою поворотною засувкою, і отвір під ключ для взаємодії з засобами для фіксації, які відрізняються тим, що частини корпусу зв'язані з ланцюгом нерухомо. 2. Наручники за п.1, які відрізняються тим, що кожна частина корпусу виконана з трьох елементів, зв'язаних між собою нерухомо, центральний з яких закінчується вушком, у якому виконаний отвір для зчеплення з ланцюгом. 3. Наручники за п.1, які відрізняються тим, що кожна частина корпусу виконана з трьох елементів, зв'язаних між собою нерухомо, причому бічні частини закінчуються вушками з отворами для зчеплення з ланцюгом. 4. Наручники за п.1 або п.2, які відрізняються тим, що отвір під ключ виконаний наскрізним. 5. Наручники за кожним з пп.1-4, які відрізняються тим, що щонайменше один з захватів у МІСЦІ його кріплення до корпусу виконаний з незначним розширенням. Корисна модель відноситься до засобів зв'язування шляхом надягання на великі або середні пальці рук людини з метою обмеження її дії. іншим функціональним призначенням корисної моделі є пристосування для утримання ключів (брелок) з можливістю відкривання пляшок зі стандартними зубчатими кришечками. Відомі наручники, що містять захвати, виконані у вигляді дугоподібного зубцюватого сектора, що обертається на осі між щічками, скріпленими з корпусом, у якому розташований засіб фіксації' захватів, утворений за допомогою підпружиненноі засувки, виконаної у вигляді циліндричного стрижня, установленого з можливістю переміщення в напрямку захвату і розміщення у виїмках, утворених його зубцями [див. Патент РФ №2005871, МПК Е05В75/00, 1994р.]. Недоліком відомих наручників є JX розмір, пристосований для надягання на зап'ястя рук людини. За прототип прийняті наручники, що містять корпус, виконаний із двох частин, зв'язаних між собою шарнірним зв'язком за допомогою ланцюга, установленого з поворотом у кожній частині, з'єднані заодно з кожною частиною корпусу дугоподібні захвати, оснащені храповими зубцями, розмір яких забезпечує розміщення їх на великих пальцях рук, розміщені у відповідних частинах корпусу засоби фіксації' кожного захвата, утворені підпружиненною поворотною засувкою і ключ для взаємодії1 з засобами для фіксації [див. свідоцтво на корисну модель РФ №0006015, МПК7 Е05В75/00, 1998р.] Недоліком прототипу є те, що ланцюг, що зв'язує частини корпуса встановлений у них з можливістю повороту. У зв'язку з малими розмірами наручників, що надягають на великі пальці рук, їх виготовляють з більш тонкого металу і тонкіших кріплень, ніж звичайні. Тому при значному навантаженні на розрив, коли наручники будуть одягнені на пальці людини, рухливі елементи з'єднання можуть бути вирваними з основи корпуса, що знижує надійність їхнього використання. В основу корисної моделі покладена задача створити такі наручники, у яких шляхом зміни зв'язку між ланцюгом і частинами корпусу досягається підвищення надійності їхнього використання. Для вирішення задачі запропоновані наручники, що містять корпус, виконаний із двох частин, зв'язаних між собою за допомогою ланцюга, з'єднані заодно з кожною частиною корпуса дугоподібні захвати, оснащені храповими зубцями, розмір яких забезпечує розміщення їх на великих пальцях рук, розміщені у відповідних частинах корпусу за 00 (О ш 7686 соби фіксації кожного захвата, утворені підпружиненною поворотною засувкою і отвір під ключ для взаємодії з засобами для фіксації, у яких, ВІДПОВІДНО до корисної' моделі, частини корпусу зв'язані з ланцюгом нерухомо. У переважному варіанті кожна частина корпусу виконана з трьох елементів, зв'язаних між собою нерухомо, центральний з який закінчується вушком, у якому виконаний отвір для зчеплення з ланцюгом. Можна навпаки, бічні елементи виконати з вушками, за які чіпляють ланцюг. Для виключення можливості перекошування і заклинювання ключа при швидкому відмиканні наручників, отвір під ключ виконаний наскрізним. Для можливості використання брелоканаручників для відкривання пляшок з стандартними зубчатими кришечками, щонайменш один з захватів у місці його кріплення до корпусу виконаний з незначним розширенням. На кресленні зображені наручники, з одним відкритим, а другим закритим захватами. Наручники містять корпус, виконаний із двох частин 1 і 2, зв'язаних між собою за допомогою ланцюга 3, з'єднані заодно з кожною частиною корпусу дугоподібні захвати (скоби) 4, 5, розмір яких забезпечує розміщення їх на великих пальцях рук. Захвати 4, 5 оснащені храповими зубцями 6, 7. Наручники мають розміщені у відповідних частинах корпусу засоби фіксації кожного з захватів 4, 5, утворені подпружиненною поворотною засувкою (на кресленні не показана) і ключ (на кресленні не показаний) для взаємодії з засобами для фіксації' через отвір у корпусі 8. Кожна частина 1, 2 корпусу виконана з трьох елементів, зв'язаних між собою Комп'ютерна верстка Н. Лисенко нерухомо, центральний з яких закінчується вушком 9, у якій виконаний отвір 10 для зчеплення з ланцюгом 3. Отвір 8 для ключа, яким відмикають наручники, виконаний наскрізним і з протилежної сторони корпусу, також є отвір 11 меншого діаметру. Щонайменш один з захватів 4, 5 у МІСЦІ ЙОГО кріплення до корпусу виконаний з незначним розширенням 12. Для роботи з наручниками необхідно дугоподібні захвати 4, 5 повернути навколо осі таким чином, щоб вони вийшли з частин корпусу 1, 2. Для запирання наручників необхідно дугоподібні захвати 4, 5 повернути по кругу убік частин корпусу 1, 2 і, обхопивши великі пальці рук, ввести в зачеплення храпові зубці 6, 7 із внутрішньою засувкою, довівши до необхідного розміру пальця, що обхоплюється. Для відмикання наручників в отвір 8 вводиться ключ, повертаючи який навколо своєї осі, впливають на підпружинену засувку і виводять засувку з западин храпових зубців 6, 7, звільняючи дугоподібні захвати 4, 5. Виконання отвору 8 під ключ наскрізним виключає перекошування І заклинювання його при відмиканні наручників. Важливим є можливість застосування запропонованої корисної моделі для широкого кола осіб як брелока для ключів "міні наручники" (і одночасно як зменшеного варіанту наручників на зап'ястя рук). Брелоком, також, можна відкривати пляшки з зубчатими кришечками. Для цього щонайменш один з дугоподібних захватів 4,5 виконаний з незначним розширенням в місці його кріплення до корпусу. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДЛ "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
