Гвинт для остеосинтезу
Номер патенту: 4961
Опубліковано: 15.02.2005
Автори: Васілас Спірідон, Остапчук Микола Петрович, Герцен Генріх Іванович, Афшин Форух Насіраі
Формула / Реферат

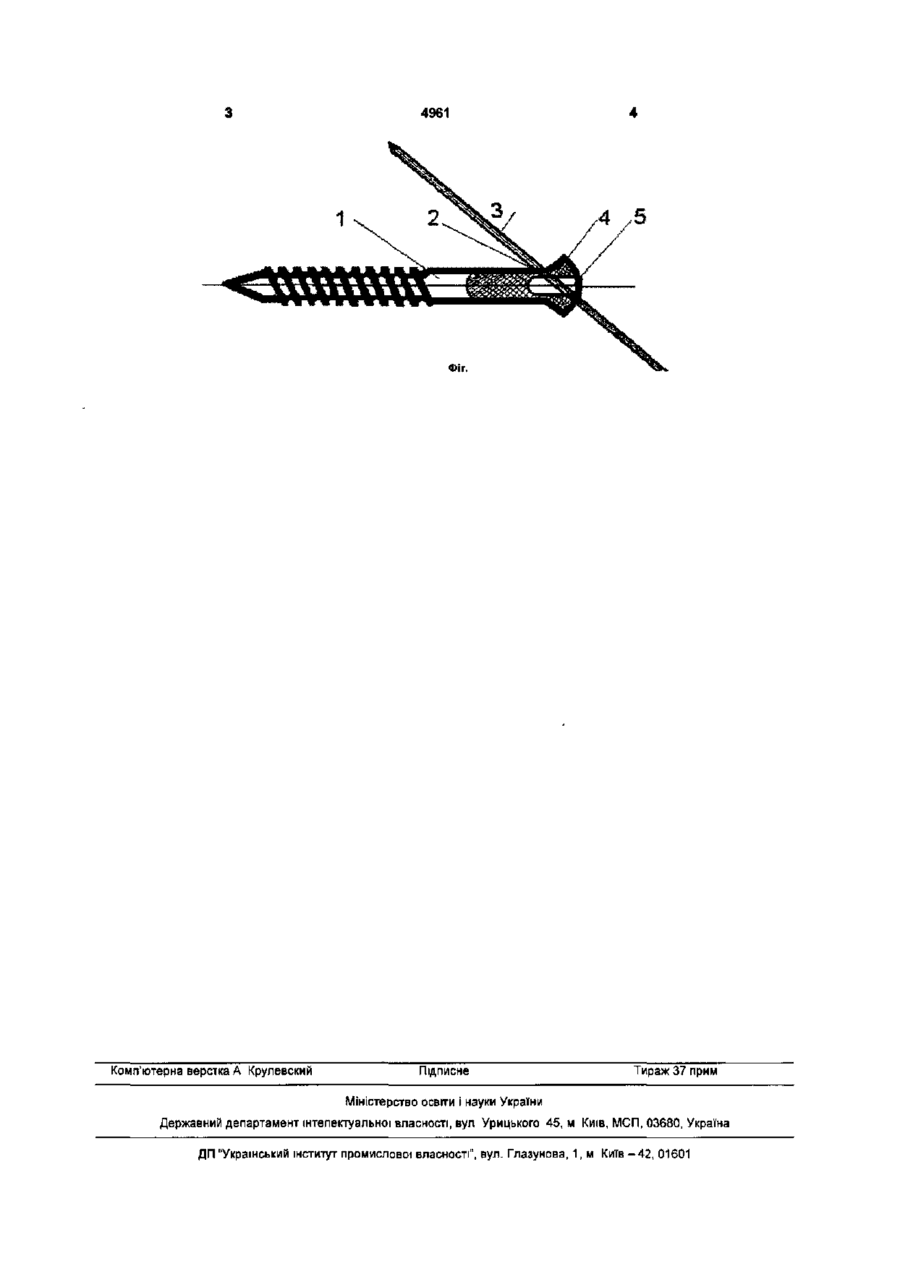

Гвинт для остеосинтезу, що містить тіло з розташованою впродовж нього різзю і головкою з виїмкою чи поперечною проріззю під ключ, який відрізняється тим, що в діаметральній площині головки гвинта під кутом до подовжньої осі гвинта просвердлений отвір, в який може бути заведена спиця Кіршнера.
Текст
Гвинт для остеосинтезу, що містить тіло з розташованою впродовж нього різзю і головкою з виїмкою чи поперечною проріззю під ключ, який відрізняється тим, що в діаметральній площині головки гвинта під кутом до подовжньої осі гвинта просвердлений отвір, в який може бути заведена спиця Кіршнера. Корисна модель стосується удосконалення медичної техніки, а саме - травматологічного інструментарію. Відомий гвинт для остеосинтезу взятий нами за прототип, що виконаний у вигляді тіла з розташованою впродовж нього різьбою і з виїмкою чи поперечною проріззю в головці (пат. України №13244 А61В17/58, 1997р.) Недоліком зазначеного гвинта є можливість міграції його за межі кісткових фрагментів що може призвести до травм покривного хряща і зникнення компресії між кісткою та уламком. Основною задачею пропонуємо'!1 корисної моделі являється створення умов при яких міграція гвинта неможлива. Поставлена задача вирішується тим, що в діаметральній площині головки гвинта під кутом до подовжньої вісі гвинта просвердлюється отвір в який може бути заведена спиця Юршнера діаметром 1,2 мм. Після надійної фіксації відламків кістки та повного загвинчування гвинтів через отвір в голівці кожного гвинта в кістку вводиться спиця Кіршнера, яка загинається і відкушується в один рівень з головкою гвинта Ця спиця унеможливлює міграцію гвинта Корисна модель пояснюється ілюстрацією: Фіг Загальний вигляд пристрою з отвором під шпицю Кіршнера" На Фіг зазначено 1. Гвинт 2. Отвір під шпицю Кіршнера 3. Спиця Кіршнера 4. Головка гвинта. 5. Отвір під ключ. (О О) 4961 Фіг. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew for osteosynthesis
Автори англійськоюHertsen Henrikh Ivnaovych, Ostapchuk Mykola Petrovych
Назва патенту російськоюВинт для остеосинтеза
Автори російськоюГерцен Генрих Иванович, Остапчук Николай Петрович
МПК / Мітки
МПК: A61F 5/00
Мітки: гвинт, остеосинтезу
