Склад для приготування паливних брикетів

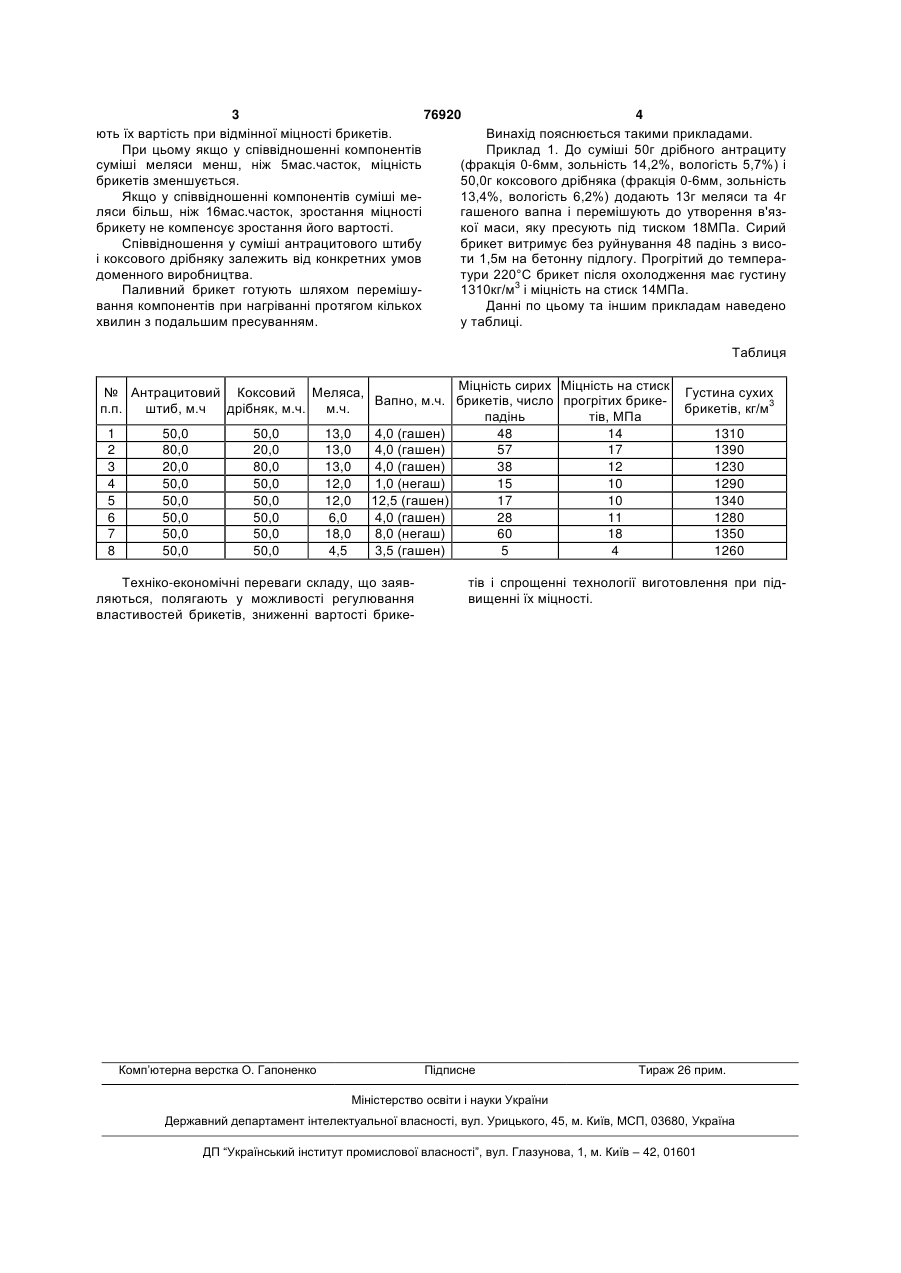

Склад для приготування паливних брикетів, що містить горючу вуглецевмісну основу, вапно, який відрізняється тим, що як горючу вуглецевмісну основу містить суміш антрацитового штабу і коксового дрібняку та додатково як зв'язуюче містить мелясу при наступному співвідношенні компонентів у суміші, мас. частин: суміш антрацитового штибу та коксового дрібняку 100 меляса 5,0-16,0 вапно 1,0-8,0. (19) (21) a200505153 (22) 30.05.2005 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Лякса Андрій Володимирович, Азаров Володимир Георгійович, Матвієнко Віктор Григорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "БРИКЕТ" (56) UA 52662, C2, 15.01.2003 UA 72341, C2, 15.02.2005 UA 5702, U, 15.03.2005 RU 2224007, C1, 20.02.2004 RU 2205204, C1, 27.05.2003 3 76920 4 ють їх вартість при відмінної міцності брикетів. Винахід пояснюється такими прикладами. При цьому якщо у співвідношенні компонентів Приклад 1. До суміші 50г дрібного антрациту суміші меляси менш, ніж 5мас.часток, міцність (фракція 0-6мм, зольність 14,2%, вологість 5,7%) і брикетів зменшується. 50,0г коксового дрібняка (фракція 0-6мм, зольність Якщо у співвідношенні компонентів суміші ме13,4%, вологість 6,2%) додають 13г меляси та 4г ляси більш, ніж 16мас.часток, зростання міцності гашеного вапна і перемішують до утворення в'язбрикету не компенсує зростання його вартості. кої маси, яку пресують під тиском 18МПа. Сирий Співвідношення у суміші антрацитового штибу брикет витримує без руйнування 48 падінь з висоі коксового дрібняку залежить від конкретних умов ти 1,5м на бетонну підлогу. Прогрітий до темперадоменного виробництва. тури 220°С брикет після охолодження має густину Паливний брикет готують шляхом перемішу1310кг/м3 і міцність на стиск 14МПа. вання компонентів при нагріванні протягом кількох Данні по цьому та іншим прикладам наведено хвилин з подальшим пресуванням. у таблиці. Таблиця Міцність сирих Міцність на стиск № Антрацитовий Коксовий Меляса, Вапно, м.ч. брикетів, число прогрітих брикеп.п. штиб, м.ч дрібняк, м.ч. м.ч. падінь тів, МПа 1 50,0 50,0 13,0 4,0 (гашен) 48 14 2 80,0 20,0 13,0 4,0 (гашен) 57 17 3 20,0 80,0 13,0 4,0 (гашен) 38 12 4 50,0 50,0 12,0 1,0 (негаш) 15 10 5 50,0 50,0 12,0 12,5 (гашен) 17 10 6 50,0 50,0 6,0 4,0 (гашен) 28 11 7 50,0 50,0 18,0 8,0 (негаш) 60 18 8 50,0 50,0 4,5 3,5 (гашен) 5 4 Техніко-економічні переваги складу, що заявляються, полягають у можливості регулювання властивостей брикетів, зниженні вартості брике Комп’ютерна верстка О. Гапоненко Густина сухих брикетів, кг/м3 1310 1390 1230 1290 1340 1280 1350 1260 тів і спрощенні технології виготовлення при підвищенні їх міцності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
