Спосіб одержання паливних брикетів

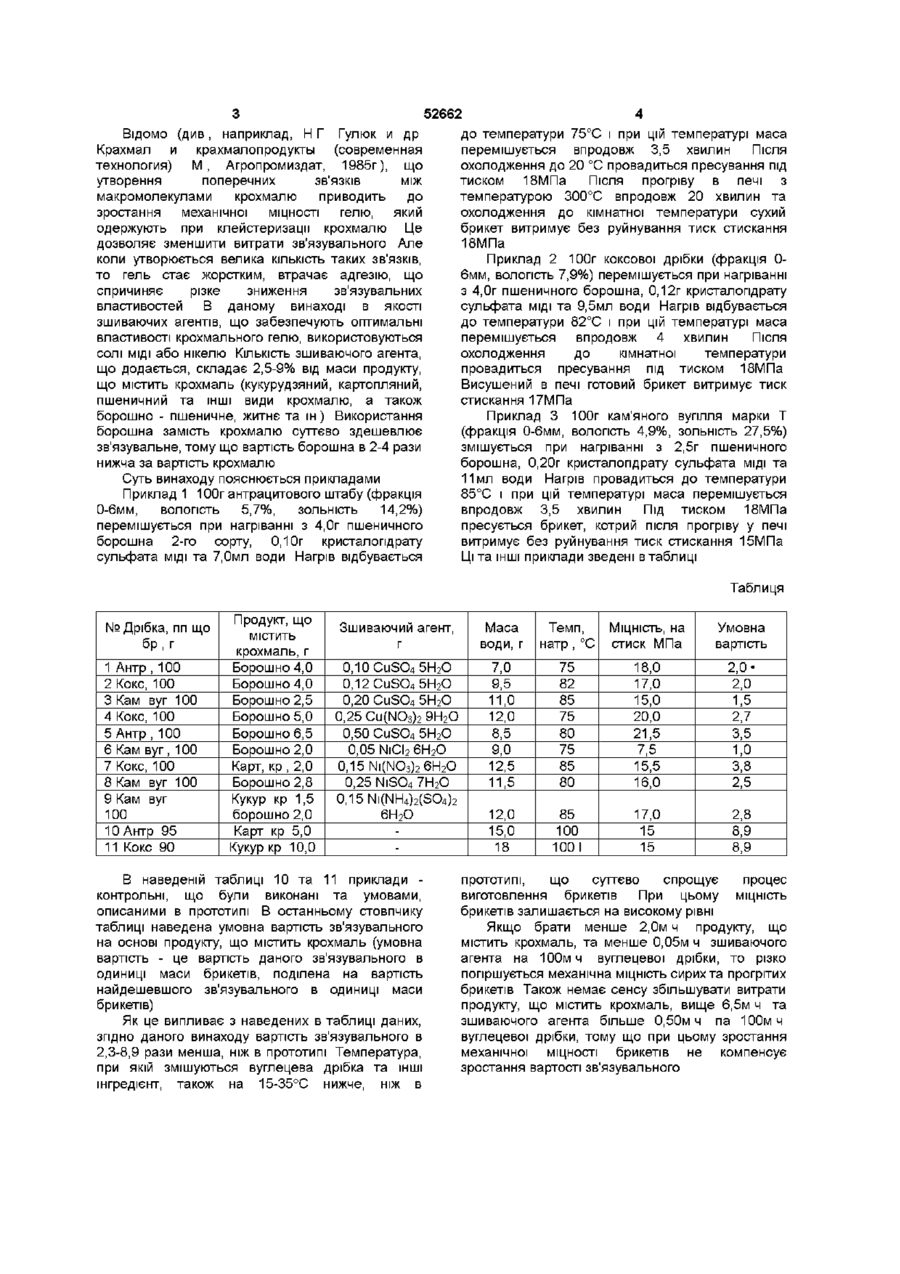

1 Спосіб одержання паливних брикетів зі зв'язуючим на основі продуктів, що містять крохмаль (крохмаль, борошно), який включає змішування з нагрівом вуглецевої кришки, продуктів, що містять крохмаль, та води, пресування утвореної маси з одержанням брикетів та їх наступним просушуванням, який відрізняється тим, що на стадії змішування додатково вводиться зшивальний агент - сіль МІДІ або нікелю 2 Спосіб за п 1, який відрізняється тим, що на 100 мч вуглецевої кришки береться 2,0-6,5 мч продукту, що містить крохмаль, та 0,05-0,50 м ч зшивального агента Винахід належить до технології брикетування твердого палива зі зв'язувальним, зокрема, до одержання брикетів з антрациту, кам'яного вугілля, коксової дрібки, що можуть бути використані як побутове та енергетичне паливо, відновлювач в різноманітних технологічних процесах та для багатьох інших цілей Відомий спосіб одержання брикетів шляхом змішування вугілля з вуглеводневим зв'язувальним та наступним брикетуванням (ас СРСР №1701733) Недоліками способу є недостатня МІЦНІСТЬ брикетів та шкідливий вплив зв'язувального на навколишнє середовище Відомий також паливний брикет для металургійних процесів та спосіб його виготовлення (патент РФ №2016048) Брикет одержують змішуванням при температурі 100110°С гранульованого ЛІГНІТОВОГО коксу, антрацитової дрібки та крохмалю з водою, пресуванням одержаної маси і наступним просушуванням Даний спосіб вибрано в якості прототипу Недоліками способу є велика витрата дорогого зв'язувального крохмалю (кукурудзяного, картопляного та ін) - до 10% від маси брикету та висока температура нагріву при змішуванні (100-110°С) В основу винаходу поставлена задача вдосконалити спосіб одержання брикетів зі зв'язувальним на основі продуктів, що містять крохмаль, за рахунок зменшення вартості зв'язувального та зниження температури під час змішування при збереженні високої МІЦНОСТІ брикетів Суть винаходу полягає в тому, що в способі одержання паливних брикетів, який включає змішування в процесі нагріву вуглецевої дрібки з продуктами, що містять крохмаль, та водою, в масу додається зшиваючий агент - сіль МІДІ або нікелю Суттєвими ознаками винаходу, спільними з прототипом, є змішування при нагріві дрібки, яка брикетується, з продуктами, що містять крохмаль, та водою, - брикетування одержаної маси, - просушування брикетів Суттєвою ознакою, що відрізняє винахід, є - введення на стадії змішування при нагріві додатково неорганічної сполуки - солі МІДІ або нікелю , яка дозволяє покращити зв'язувальні властивості в процесі одержання брикетів Між суттєвою ознакою, що відрізняє винахід, та технічним результатом існує причинно наслідковий звязок О (О (О ю 52662 до температури 75°С і при цій температурі маса перемішується впродовж 3,5 хвилин Після охолодження до 20 °С провадиться пресування під тиском 18МПа Після прогріву в печі з температурою 300°С впродовж 20 хвилин та охолодження до кімнатної температури сухий брикет витримує без руйнування тиск стискання 18МПа Приклад 2 100г коксової дрібки (фракція 06мм, вологість 7,9%) перемішується при нагріванні з 4,0г пшеничного борошна, 0,12г кристалогідрату сульфата МІДІ та 9,5мл води Нагрів відбувається до температури 82°С і при цій температурі маса перемішується впродовж 4 хвилин Після охолодження до кімнатної температури провадиться пресування під тиском 18МПа Висушений в печі готовий брикет витримує тиск стискання 17МПа Приклад 3 100г кам'яного вугілля марки Т (фракція 0-6мм, вологість 4,9%, зольність 27,5%) змішується при нагріванні з 2,5г пшеничного борошна, 0,20г кристалогідрату сульфата МІДІ та 11мл води Нагрів провадиться до температури Суть винаходу пояснюється прикладами 85°С і при цій температурі маса перемішується Приклад 1 100г антрацитового штабу (фракція впродовж 3,5 хвилин Під тиском 18МПа 0-6мм, вологість 5,7%, зольність 14,2%) пресується брикет, котрий після прогріву у печі перемішується при нагріванні з 4,0г пшеничного витримує без руйнування тиск стискання 15МПа борошна 2-го сорту, 0,10г кристалогідрату Ці та ІНШІ приклади зведені в таблиці сульфата МІДІ та 7,0мл води Нагрів відбувається Відомо (ДИВ , наприклад, Н Г Гулюк и др Крахмал и крахмалопродукты (современная технология) М , Агропромиздат, 1985г), що утворення поперечних зв'язків МІЖ макромолекулами крохмалю приводить до зростання механічної МІЦНОСТІ гелю, який одержують при клейстеризацм крохмалю Це дозволяє зменшити витрати зв'язувального Але коли утворюється велика КІЛЬКІСТЬ таких зв'язків, то гель стає жорстким, втрачає адгезію, що спричиняє різке зниження зв'язувальних властивостей В даному винаході в якості зшиваючих агентів, що забезпечують оптимальні властивості крохмального гелю, використовуються солі МІДІ або нікелю КІЛЬКІСТЬ зшиваючого агента, що додається, складає 2,5-9% від маси продукту, що містить крохмаль (кукурудзяний, картопляний, пшеничний та ІНШІ ВИДИ крохмалю, а також борошно - пшеничне, житнє та ш) Використання борошна замість крохмалю суттєво здешевлює зв'язувальне, тому що вартість борошна в 2-4 рази нижча за вартість крохмалю Таблиця № Дрібка, пп що бр , г 1 Антр , 100 2 Кокс, 100 3 Кам вуг 100 4 Кокс, 100 5 Антр , 100 6 Кам вуг, 100 7 Кокс, 100 8 Кам вуг 100 9 Кам вуг 100 10 Антр 95 11 Кокс 90 Продукт, що МІСТИТЬ крохмаль, г Борошно 4,0 Борошно 4,0 Борошно 2,5 Борошно 5,0 Борошно 6,5 Борошно 2,0 Карт, кр , 2,0 Борошно 2,8 Кукур кр 1,5 борошно 2,0 Карт кр 5,0 Кукур кр 10,0 Зшиваючий агент, г Маса води, г Темп, натр, °С МІЦНІСТЬ, на стиск МПа Умовна вартість 0,10CuSO 4 5H 2 O 0,12CuSO 4 5H 2 O 0,20 CuSO4 5H2O 0,25Cu(NO 3 ) 2 9H 2 O 0,50 CuSO4 5H2O 0,05NiCI 2 6H 2 O 0,15Ni(NO 3 ) 2 6H 2 O 0,25 NiSO4 7H2O 0,15Ni(NH4)2(SO4)2 6H2O 7,0 9,5 11,0 12,0 8,5 9,0 12,5 11,5 75 82 85 75 80 75 85 80 18,0 17,0 15,0 20,0 21,5 7,5 15,5 16,0 2,02,0 1,5 2,7 3,5 1,0 3,8 2,5 12,0 15,0 18 85 100 100 1 17,0 15 15 2,8 8,9 8,9 В наведеній таблиці 10 та 11 приклади контрольні, що були виконані та умовами, описаними в прототипі В останньому стовпчику таблиці наведена умовна вартість зв'язувального на основі продукту, що містить крохмаль (умовна вартість - це вартість даного зв'язувального в одиниці маси брикетів, поділена на вартість найдешевшого зв'язувального в одиниці маси брикетів) Як це випливає з наведених в таблиці даних, згідно даного винаходу вартість зв'язувального в 2,3-8,9 рази менша, ніж в прототипі Температура, при якій змішуються вуглецева дрібка та ІНШІ інгредієнт, також на 15-35°С нижче, ніж в прототипі, що суттєво спрощує процес виготовлення брикетів При цьому МІЦНІСТЬ брикетів залишається на високому рівні Якщо брати менше 2,0м ч продукту, що містить крохмаль, та менше 0,05м ч зшиваючого агента на 100м ч вуглецевої дрібки, то різко погіршується механічна МІЦНІСТЬ сирих та прогрітих брикетів Також немає сенсу збільшувати витрати продукту, що містить крохмаль, вище 6,5м ч та зшиваючого агента більше 0,50м ч па 100м ч вуглецевої дрібки, тому що при цьому зростання механічної МІЦНОСТІ брикетів не компенсує зростання вартості зв'язувального 52662 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
