Релейний пристрій

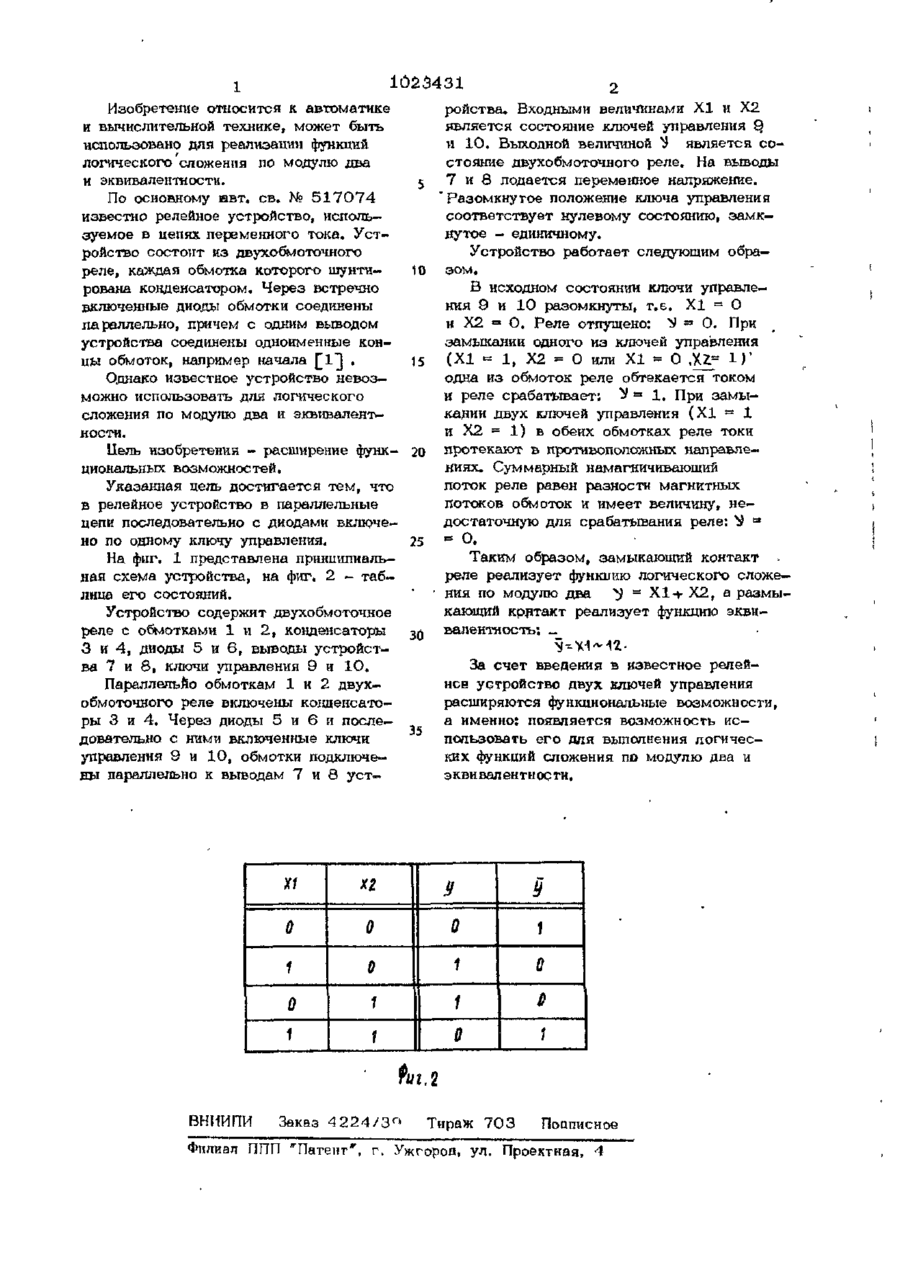

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1023431 А Н 01 Н 47/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ИЗОБРЕТЕНИЯ СВИДЕТЕЛЬСТВУ (61) 5 1 7 0 7 4 (21) 3 3 8 8 7 5 4 / 2 4 - 0 7 (22) 25,01.82 (46) 15.06.83. Бюл. № 22 (72) В. А. Бараанов, А, М. Голубчиков, В. Н. Зеленецкий, И. С, Кибрик и В. К, Шапошников (71) Научно-производственное объединение по созданию и выпуску средств автоматизации горных машин "Автоматгормащ* (53) 6 2 1 . 3 1 8 . 5 3 ( 0 8 8 . 8 ) (56) 1. Авторское свидетельство СССР № 5 1 7 0 7 4 , кл, Н 0 1 Н 47/02, 1974. V L \ (54) (57) РЕЛЕЙНОЕ УСТРОЙСТВО по авт. св. № 517074, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, в параллельные цепи последовательно с диодами включено по одному ключу управления. с со со І02343І Изобретение относится к автоматике и вычислительной технике, может быть использовано для реализации функций логического сложения по модулю два и эквивалентности. По основному авт. св. № 5 1 7 0 7 4 известно релейное устройство, используемое в цепях переменного тока. Устройство состоит из двухобмоточного реле, каждая обмотка которого шунтирована конденсатором. Через встречно включенные диоды обмотки соединены параллельно, причем с одним выводом устройства соединены одноименные концы обмоток, например начала [1~] . Однако известное устройство невозможно использовать для логического сложения по модулю два и эквивалентности. Цель изобретения - расширение функциональных возможностей. Указанная цель достигается тем, что в релейное устройство в параллельные цепи последовательно с диодами включено по одному ключу управления. На фиг. 1 представлена принципиальная схема устройства, на фиг. 2 - таблица его состояний. Устройство содержит двухобмоточное реле с обмотками 1 и 2, конденсаторы 3 и 4, диоды 5 и 6, выводы устройства 7 и 8, ключи управления 9 и 10, Параллельно обмоткам 1 и 2 двухобмоточного реле включены конденсаторы 3 и 4. Через диоды 5 и 6 и последовательно с ними включенные ключи управления 9 и 10, обмотки подключены параллельно к выводам 7 и 8 уст 10 15 20 25 30 ройства. Входными величинами XI и Х2 является состояние ключей управления 9, и 10. Выходной величиной V является состояние двухобмоточного реле. На выводы 7 и 8 подается переменное напряжение. "Разомкнутое положение ключа управления соответствует нулевому состоянию, замкнутое - единичному. Устройство работает следующим образом. В исходном состоянии ключи управления 9 и 10 разомкнуты, т.е. XI = О и Х2 = О. Реле отпущено: V = 0. При замыкании одного из ключей управления (XI « 1, Х2 = 0 или XI = О ,Х2г 1 ) ' • одна из обмоток реле обтекается током и реле срабатывает: У « 1. При замы= кании двух ключей управления (XI = 1 и Х2 = 1) в обеих обмотках реле токи протекают в противоположных направлениях. Суммарный намагничивающий поток реле равен разности магнитных потоков обмоток и имеет величину, недостаточную для срабатывания реле: V а « 0. Таким образом, замыкающий контакт . реле реализует функцию логического сложения по модулю два ^ - Х1-+ Х2, а размыкающий крнтакт реализует функцию эквивалентность; _ За счет введения в известное релейнсе устройство двух ключей управления расширяются функциональные возможности, а именно: появляется возможность использовать его для выполнения логических функций сложения ш> модулю два и эквивалентности. 35 XI Х2 0 0 0 1 0 1 0 1 1 в а 1 1 0 і У У 1 fui.4 ВНИИПИ Заказ 4 2 2 4 / 3 ° Тираж 7 0 3 Попписное Филиал ППП "Патент*, г. Ужгород, ул. Проектная, 4
