Пристрій для приймання інформації

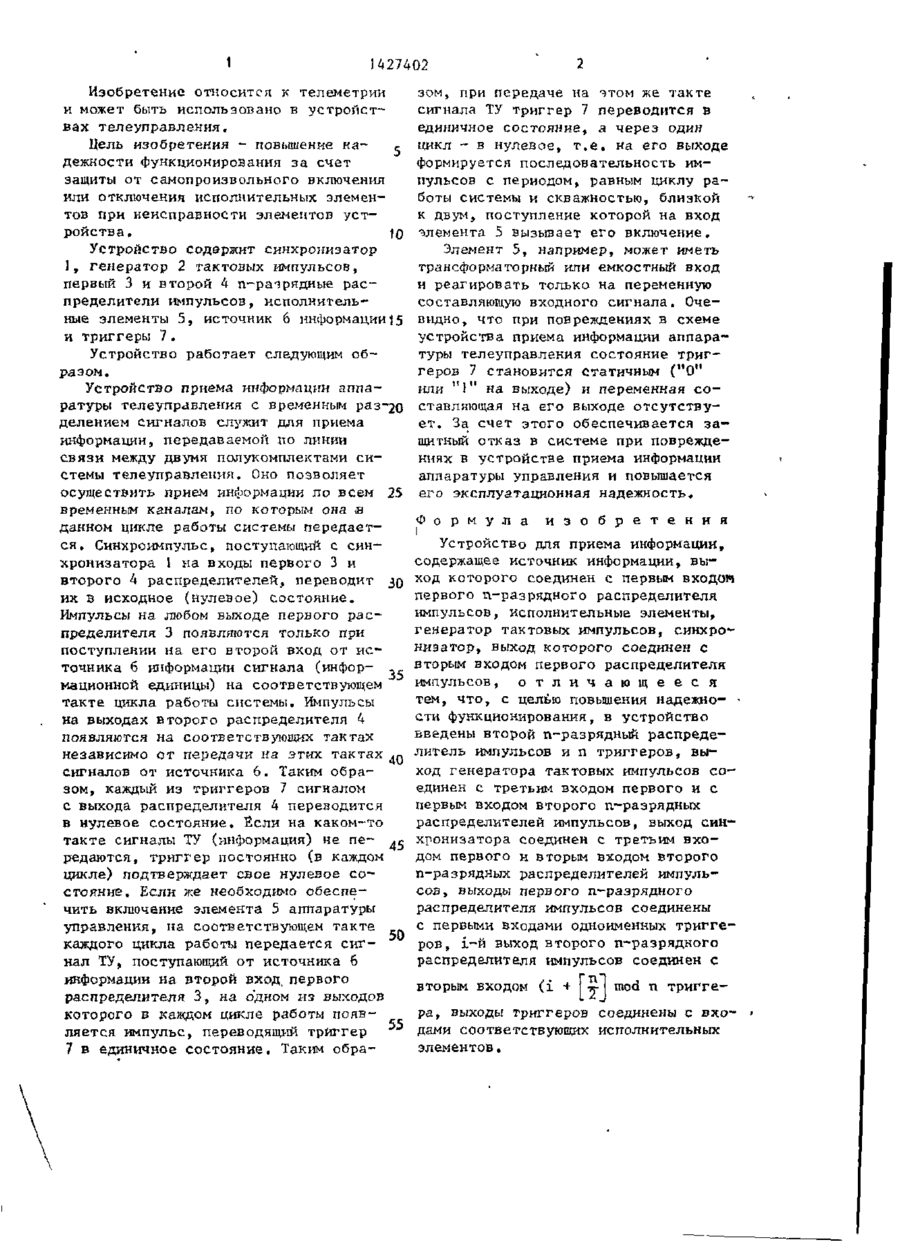

Изобретение относится к телеметрии и может быть использовано в устройствах телеуправления. Цель изобретения - повышение надежности функционирования за счет защиты от самопроизвольного включения или отключения дополнительных элементов при неисправности элементов устройства. Устройство содержит синхронизатор I, генератор 2 тактовых импульсов, первый 3 и второй 4 n-разрядные распределители импульсов, исполнительные элементы 5, источник 6 информации и триггеры 7и С выхода второго распределителя 4 от генератора 2 на триггеры 7 периодически поступают сигналы, переводящие их в нулевое состояние. От источника 6 через первый распределитель 3 поступают сигналы, переводящие при наличии информации соответствующие триггеры 7 в единичное состояние. Таким образом, при наличии информации состояние соответствующих триггеров 7 постоянно изменяется , и переменная составляющая сигналов с триггеров позволяет управлять исполнительней элементами 5,^В случае неисправности устройства сигнал с выходов триггеров 7 будет постоянным, что сделает невозможным самопроизвольное включение или отключение элементов 5. 1 ил. 1 427402 Изобретение относится к телеметрии и может быть использовано в устройствах телеуправления. Цель изобретения - повышение наг дежности функдионирования за счет защиты от самопроизвольного включения или отключения исполнительных элементов при неисправности элементов устройства, J0 Устройство содержит синхронизатор 1, генератор 2 тактовых импульсов, первый 3 и второй 4 n-рачрядные р а с пределители импульсов, исполнительные элементы 5, источник 6 информации 15 и триггеры 7 . Устройство работает следующим образом. Устройство приема информации аппаратуры телеуправления с временным раз-20 делением сигналов служит для приема информации, передаваемой по ЛИНИИ СВЯЗИ между двумя полукомплектами с и стемы телеуправления. Оно позволяет осуществить прием информации по всем 25 временным каналам, по которым она в данном цикле работы системы передаетс я . Синхроимпульс, поступающий с синхронизатора 1 на входы первого 3 и второго 4 распределителей, переводит 30 их в исходное (нулевое) состояние. Импульсы на любом выходе первого р а с пределителя 3 появляются только при поступлении на его второй вход от и с точника 6 информации сигнала (информационной единицы) на соответствующем 35 такте цикла работы системы. Импульсы на выходах второго распределителя 4 появляются на соответствующих тактах независимо от передачи на этих тактах ^Q сигналов от источника 6. Таким образом, каждый из триггеров 7 сигналом с выхода распределителя 4 переводится в нулевое состояние. Если на каком-то такте сигналы ТУ (информация) не пе- .^ редаются, триггер постоянно (в каждом цикле) подтверждает свое нулевое с о стояние. Если же необходимо обеспечить включение элемента 5 аппаратуры управления, на соответствующем такте ft каждого цикла работы передается с и г нал ТУ, поступающий от источника 6 информации на второй вход, первого распределителя 3 , на одном из выходов которого в кавдом цикле работы появляется импульс, переводящий триггер 7 в единичное состояние. Таким обра зом, при передаче на этом же такте сигнала ТУ триггер 7 переводится в единичное состояние, а через один цикл - в нулевое, т . е . на его выходе формируется последовательность импульсов с периодом, равным циклу работы системы и скважностью, близкой к двум, поступление которой на вход элемента 5 вызывает его включение. Элемент 5, например, может иметь трансформаторный или емкостный вход и реагировать только на переменную составляющую входного сигнала. Очевидно, что при повреждениях в схеме устройства приема информации аппаратуры телеуправления состояние триггеров 7 становится статичным ( " 0 м или " і " на выходе) и переменная с о ставляющая на его выходе отсутствуе т . За счет этого обеспечивается з а щитный отказ в системе при повреждениях в устройстве приема информации аппаратуры управления и повышается его эксплуатационная надежность. Ф о р м у л а и з о б р е т е н и я Устройство для приема информации, содержащее источник информации, выход которого соединен с первым входом первого rv-разрядного распределителя импульсов, исполнительные элементы, генератор тактовых импульсов, синхронизатор, выход которого соединен с вторым входом первого распределителя импульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежно- • сти функционирования, в устройство введены второй n-разрядный распределитель импульсов и п триггеров, выход генератора тактовых импульсов с о единен с третьим входом первого и с первым входом второго п-разрядных распределителей импульсов, выход синхронизатора соединен с третьим в х о дом первого и вторым входом второго n-разрядных распределителей импульсов, выходы первого п-раэрядного распределителя импульсов соединены с первыми входами одноименных т р и г г е ров, і-й выход второго п-разрядного распределителя импульсов соединен с вторым входом ( і + -к- mod n т р и г г е ра, выходы триггеров соединены с вхо55 дами соответствующих исполнительных элементов, 427402 Редактор Е. Копча Заказ 4855/47 Составитель В. Бородин Техред М.Ходанич Корректор М. Васильева • Тираж 558 Подписное ВІ И И Государственного комитета СССР ІИ Ц по делам изобретений и открытий Ї13035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
