Електронагрівач

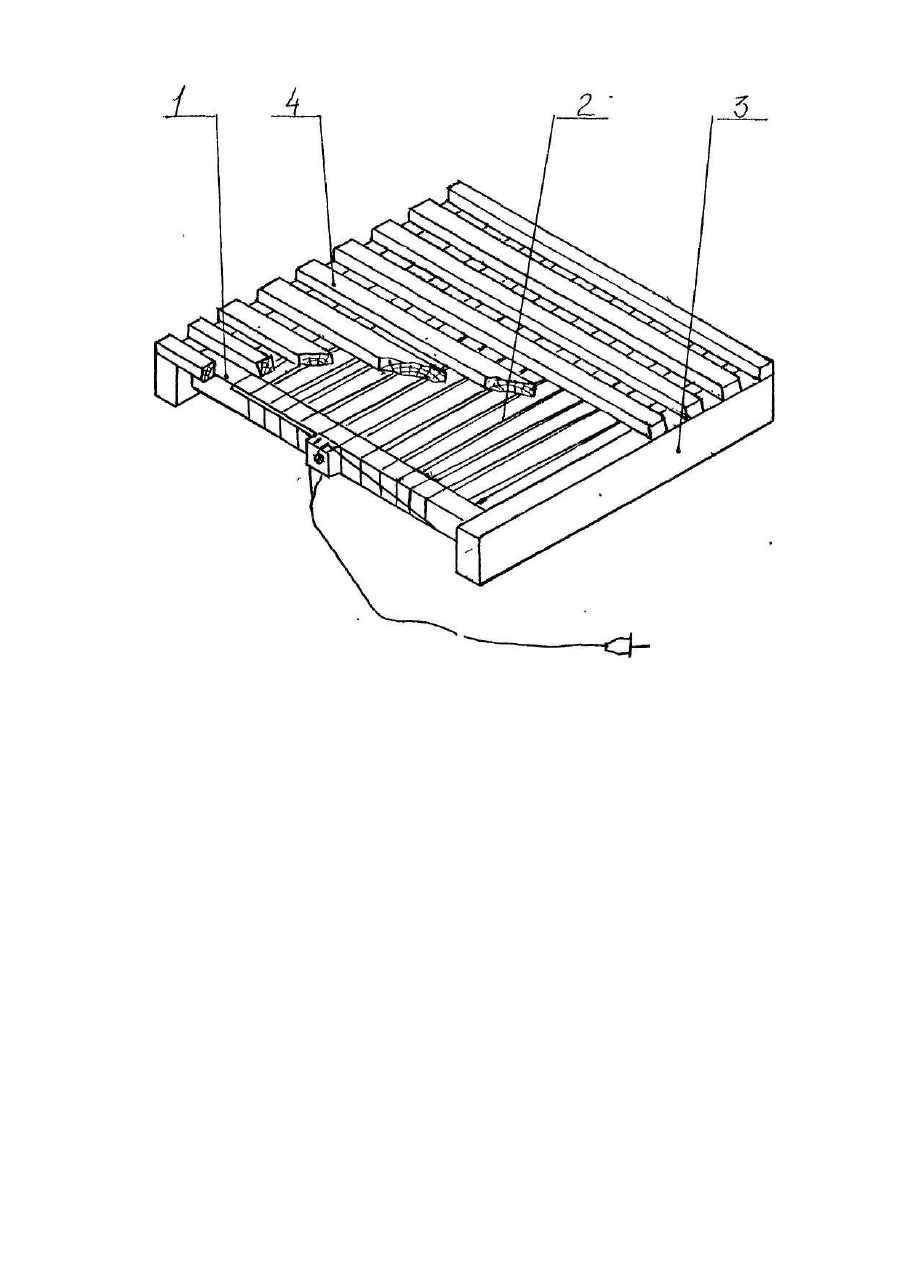

Полезная модель относится к области электротермии, в частности к устройствам для электроподогрева воздуха. Подобные нагреватели предназначены для обогрева помещений различного типа (жилых, служебных, торговых киосков, дачных домиков) и могут быть использованы в коммунальном хозяйстве, строительстве и т.п. Наиболее близким к предлагаемому по техническому существу является электронагреватель, входящий в электронагревательную систему для потолков и стен помещений, содержащий пару реек и размещенный между ними проволочный нагревательный элемент [1]. Однако нагреватель подобной конструкции имеет большой вес, невысокую эффективность, его не представляется возможность использовать в качестве переносного для отопления сооружений небольшой площади или местного обогрева на рабочем месте. В основу полезной модели поставлена задача создать такой электронагреватель, в котором путем изменения конструкции и геометрических параметров обеспечить возможность создания направленного конвекционного потока воздуха, что позволяет быстрее обогреть объект. Поставленная задача решается тем, что в электронагревателе, содержащем рейки с размещенным между ними проволочным нагревательным элементом, согласно полезной модели рейки установлены на опорах, проволочный нагревательный элемент снабжен воздухопроницаемым экраном, установленным с промежутком к нему, при этом параметры проволочного нагревательного элемента выбирают из соотношения где S - площадь поперечного сечения проволочного нагревательного элемента, мм 2; U - напряжение питания, В r - удельное сопротивление материала проволочного нагревательного элемента, Ом * мм/м 2 h- периметр поперечного сечения проволочного нагревательного элемента, см L-длина проволочного нагревательного элемента, м. В предложенной конструкции электронагревателя за счет системы продольных и поперечных реек от расположенных рядом витков проволочного нагревателя идет направленный поток тепла, который позволяет интенсивнее обогреть объект. Сущность полезной модели иллюстрируется чертежом, на котором представлен общий вид предлагаемого нагревателя. Предлагаемый нагреватель состоит из пары реек 1, проволочного нагревательного элемента 2, размещенного между рейками, 2-х опор 3, на которых монтированы рейки. Проволочный нагревательный элемент снабжен воздухопроницаемым экраном 4, установленным с промежутком к нему. Параметры проволочного нагревательного элемента выбраны в соответствии с соотношением где S - площадь поперечного сечения проволочного нагревательного элемента, мм 2; U - напряжение питания, В; r- удельное сопротивление материала проволочного нагревательного элемента, Ом * мм/м h - периметр поперечного сечения проволочного нагревательного элемента, см; L- длина проволочного нагревательного элемента, м. Воздухопроницаемый экран 4 может быть изготовлен из дерева или пластмассы. Нагреватель работает следующим образом. К проволочному нагревательному элементу 2 подводится безопасное для человека напряжение, преимущественно 36 В. Проволочный нагревательный элемент нагревается, нагревается также окружающий его воздух, который поднимается кверху из-за естественной конвекции, проникая через воздухопроницаемый экран 4. При этом, если на настиле располагаются ноги человека, осуществляется обогрев его тела. Соотношение геометрических параметров нагревательного элемента 2 и отдельных элементов всего электронагревателя позволяют создать направленный рассеянный поток теплого воздуха, что позволяет при одинаковой мощности нагревателя быстрее нагревать один и тот же объект. Электронагреватель подобной конструкции может быть широко использован в бытовых целях для обогрева жилых помещений бытовок, торговых киосков, дачных домиков и т.д. Это объясняется тем, что он имеет небольшой вес, транспортабелен и компактен. Стоимость его невысокая, поскольку для изготовления используется недорогой материал, а трудоемкость изготовления небольшая.
