Формула / Реферат

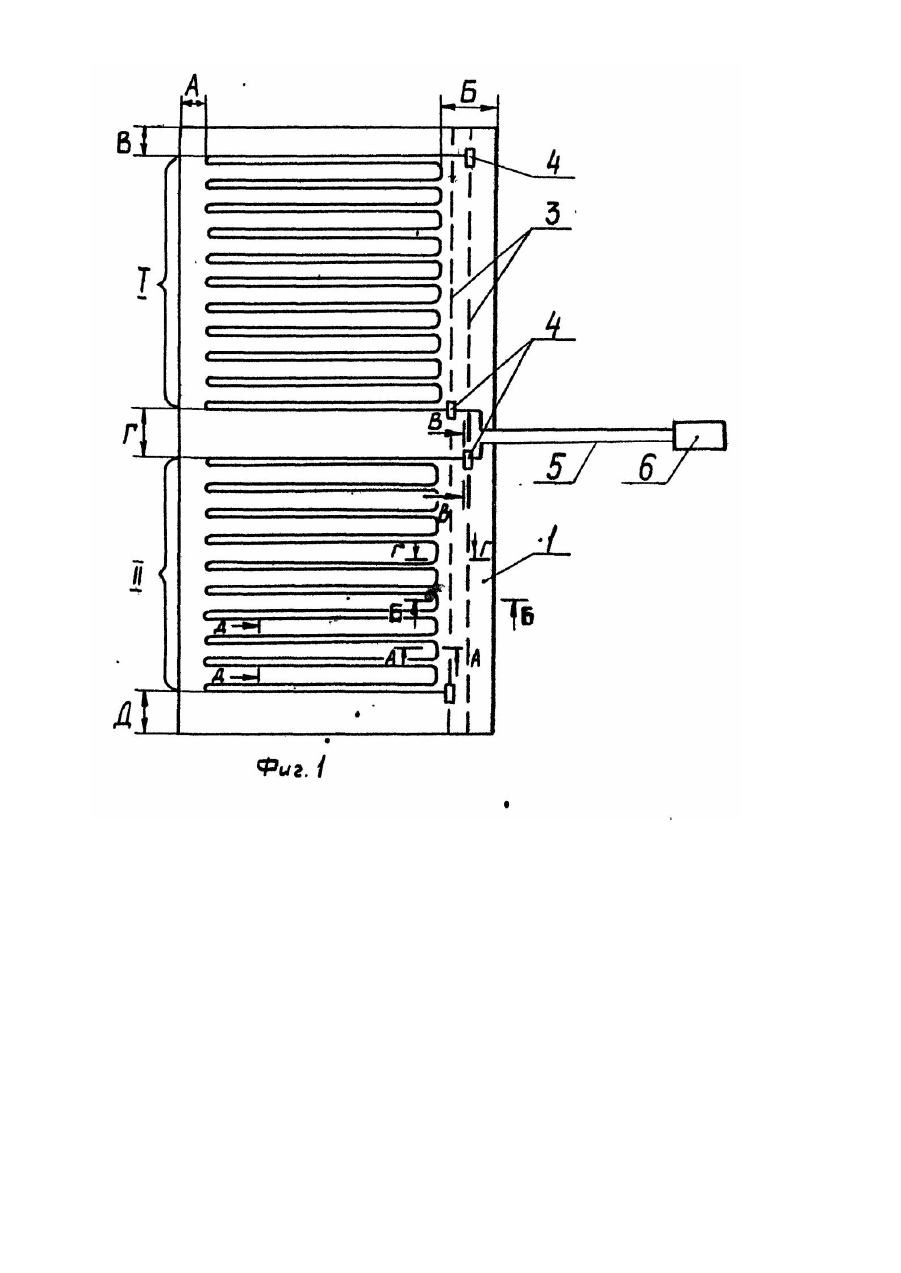

1. Тканый электронагреватель, содержащий токопроводящую нить, уложенную зигзагообразно в поперечном направлении и закрепленную а электроизоляционной ткани с образованием секций, разделенных участками этой ткани, а вдоль, по меньшей мере, одной из ее кромок уложены токоподводящие нити, соединенные с проводящими нитями каждой секции на указанных участках ткани, отличающийся тем, что указанное соединение токоподводящих и токопроводящих нитей выполнено в виде узла, содержащего скобу из низкоомного электропроводного материала, на которую навита токопроводящая нить, по меньшей мере, одной секции и припаяна токоподводящая нить, причем скоба закреплена своими загнутыми концами на ткани.

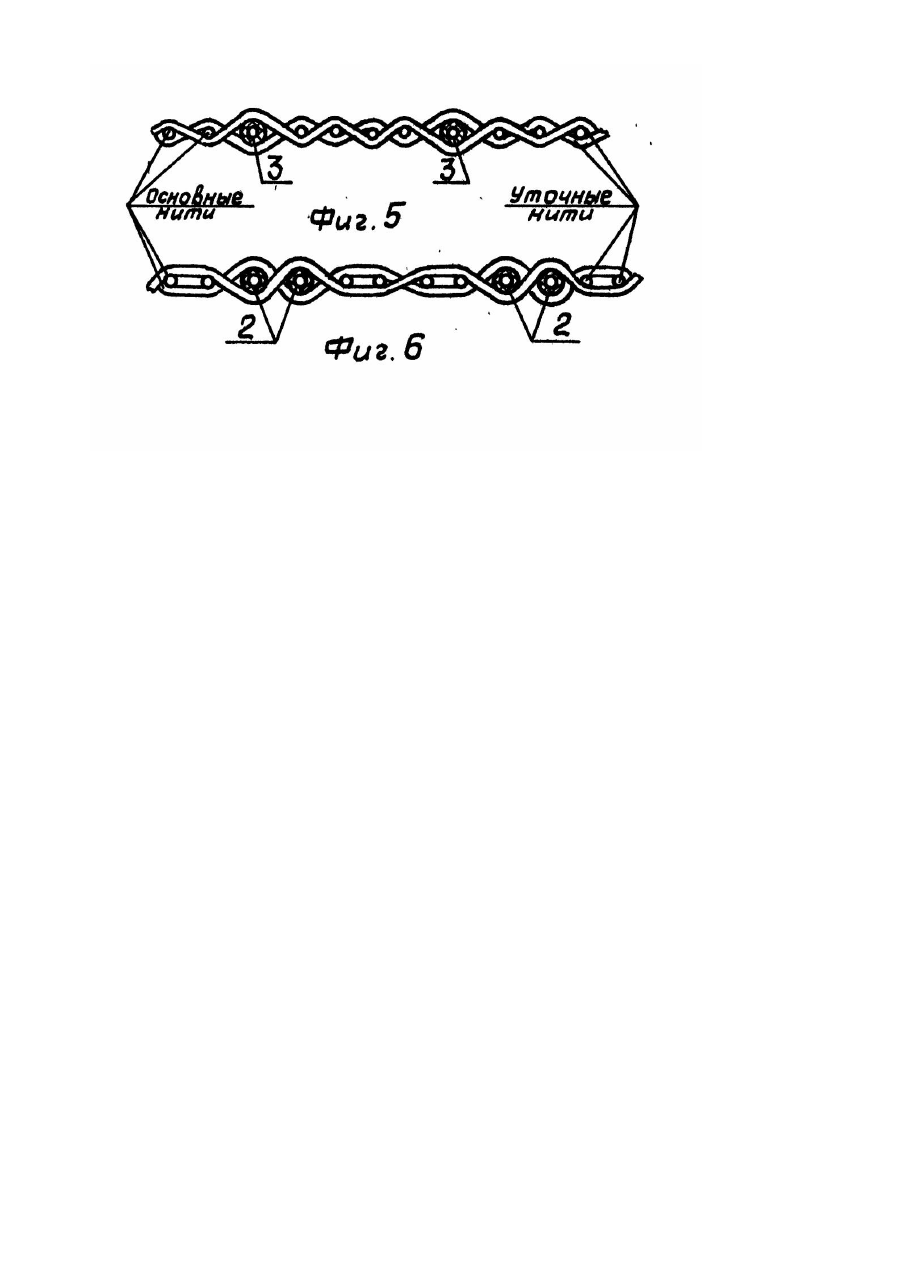

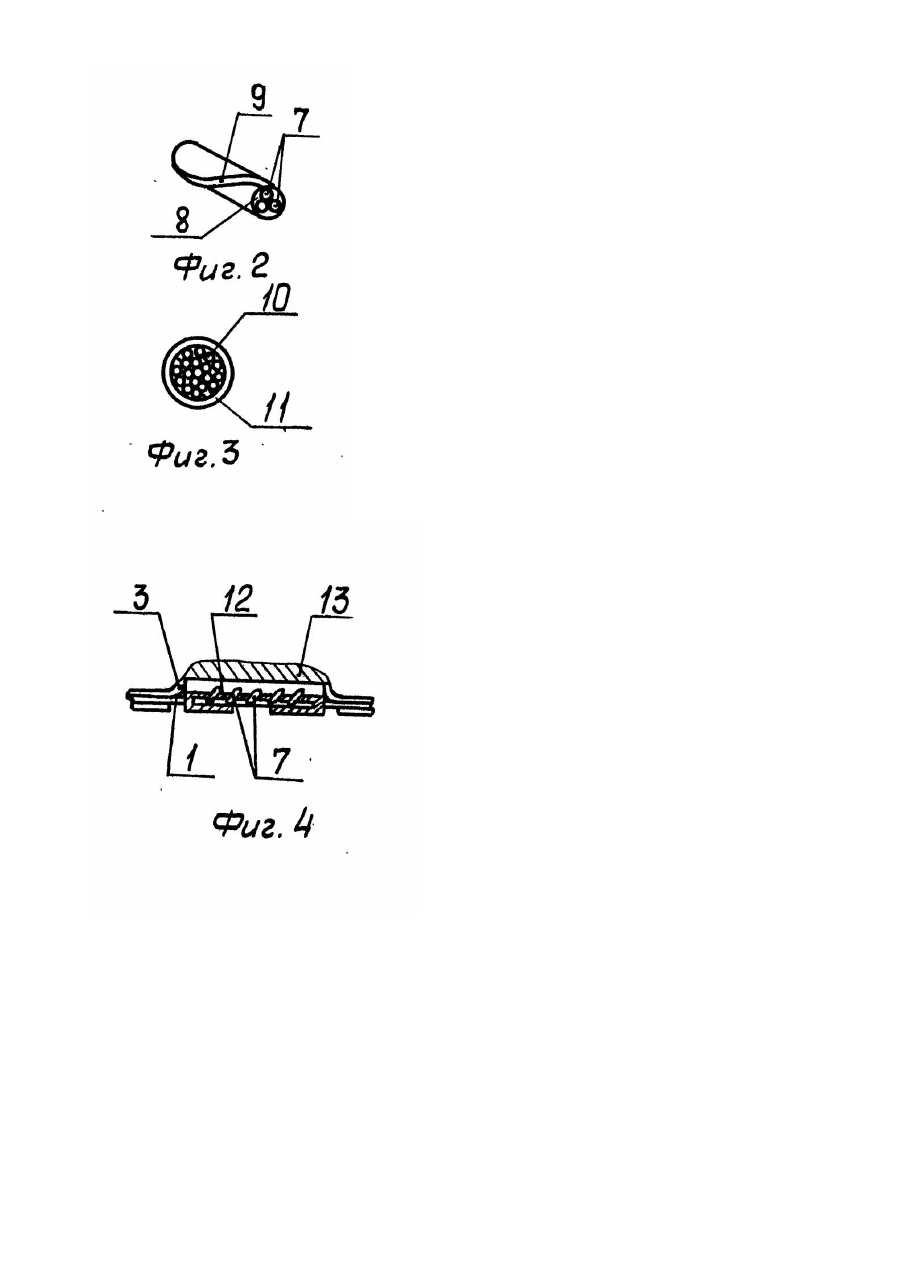

2. Тканый электронагреватель по п.1, отличающийся тем, что токопроводящая нить выполнена многожильной и заключена в волокнистую изоляционную оболочку.

Текст

Изобретение относится к тканым электронагревателям и может быть использовано для обогрева 'сидения автомобиля, кресла и т.п. Известен тканый электронагреватель, в котором токопроводящая нить зигзагообразно расположена в ткани из электроизоляционных нитей. Известен также тканый электронагреватель [2], токопроводящая нить которого расположена в поперечном направлении И образует секции, разделенные участками ткани, свободными от токопроводящей нити, а на свободных от токопроводящей нити участках ткани вдоль ее кромок заработаны токоподводящие нити, соединенные с токопроводящей нитью каждой секции. Недостаток известного электронагревателя заключается а низкой надежности при использовании для обогрева сидения автомобиля. При эксплуатации автомобиля в холодное и сырое время года электронагреватель подвергается деформациям от знакопеременных нагрузок, связанных не только с посадкой и высадкой водителя или пассажира, но и с движением автомобиля, особенно по неровной дороге. Это предъявляет повышенные требования как к надежности (безотказности и долговечности) электронагревателя, так и к безопасности его эксплуатации. Поскольку в известной конструкции контакт между токопроводящими и токоподводящими нитями обеспечивается только за счет давления вследствие деформаций нитей ткани, то при механических воздействиях в процессе эксплуатации он может нарушаться, что снижает надежность электронагревателя. Для обеспечения надежного контакта в прототипе использовано серебрение, но тем ! не менее контакт будет нарушаться при деформации ткани в процессе эксплуатации. Кроме того, такой контакт вообще возможен только при неизолированной токопроводящей нити, что при тех же деформациях создает опасность замыкания между собой различных ее участков. Поскольку в прототипе используется одножильная токопроводящая нить, то требуемая мощность электронагревателя обеспечивается подбором ее поперечного сечения, что приводит к снижению гибкости и к повышению жесткости токопроводящей нити. Как следствие это снижает ресурс работы при деформациях электронагревателя \ от знакопеременных нагрузок и снижает безопасность, т.к. концы обломившейся нити, находящиеся под напряжением, могут повредить одежду и кожу водителя или пассажира. В основу изобретения поставлена задача усовершенствования тканого электронагревателя путем введения в ткань специальных элементов, чем устраняется нарушение электрического контакта при деформации ткани в процессе эксплуатации и за счет этого повышается надежность. Поставленная задача решается тем, что в известном тканом электронагревателе, в котором токопроводящая нить зигзагообразно расположена в поперечном направлении и закреплена в электроизоляционной ткани с образованием секций, разделенных участками этой ткани, а на свободных от токопроводящей нити участках ткани вдоль, по крайней мере, одной из ее кромок уложены токоподводящие нити, соединенные с токопроводящими нитями каждой секции на указанных участках ткани, согласно изобретению. указанное соединение токопроводящих и токоподводящих нитей выполнено в виде узла, содержащего скобу из низкоомного электропроводного материала, на которую навита токопроводящая нить, по меньшей мере, одной секции и припаяна токоподводящая нить, причем скоба закреплена своими загнутыми концами на ткани. Токопроводящая нить выполнена многожильной и заключена в изоляционную оболочку, которая может быть выполнена из волокнистой изоляции. Выполнение контактов токопроводящих нитей с токоподводящими нитями в виде скоб, на которые навиты проводники токопроводящей нити, залитые припоем, повышает надежность подвода тока, поскольку контакт получится более эффективным, чем в прототипе, что повышает надежность электронагревателя. Выполнение токопроводящей нити из нескольких проводников позволяет использовать проводники меньшего сечения (диаметра), что придает нити большую гибкость при обеспечении той же электрической мощности, чем один проводник в прототипе. Это снижает восприимчивость электронагревателя в целом к частым деформациям при знакопеременных нагрузках, что увеличивает ресурс работы и безопасность. Кроме того, при обрыве одного из проводников электронагреватель не теряет работоспособность. Покрытие токопроводящей нити изоляционным материалом, в частности волокнистым, обеспечивает высокую надежность и электробезопасность токопроводящей нити в условиях часты х де формаций от знакопеременных нагрузок, что также повышает надежность. На фиг.1 изображен тканый электронагреватель; на фиг.2 - сечение А-А токопроводящей нити; на фиг.3 сечение Б-Б токоподводящей нити; на фиг.4 - сечение В-В места соединения токопроводящей и токоподводящей нитей; на фиг.5 - сечение Г-Г участка ткани с токоподводящими нитями; на фиг.6 - сечение Д-Д ткани с токопроводящей нитью. Изобретение осуществляется следующим образом. Тканый нагреватель 1 содержит токопроводящую нить, которая зигзагообразно расположена (в утке) в ткани, не доходя до ее краев, образуя свободные участки А, Б, В. Г и Д. При этом нить 2 образует в ткани две секции І и II, отделенные друг от друга свободным от нити 2 участком Г. В свободном от нити 2 участке ткани Б заработаны токоподводящие нити 3, которые соединены контактами 4 с токопроводящей нитью 2. К центральным контактам 4 подключен шнур питания 5 со штекером 6 под гнездо прикуривателя автомобиля. Кроме того, в цепи питания может быть установлен терморегулятор и термоограничитель. Токопроводящая нить 2 выполнена вдоль утка ткани (см. фиг. 1) и состоит из трех медных проводников 7, покрытых электроизоляционным волокном 8 и нитью 9, которая фиксирует волокно 8 на проводниках 7. І Токоподводящие нити 3 (фиг.3) представляют собой жгуты медной проволоки 10, покрытые изоляционным материалом 11, которые в местах соединения контактами 4 с токопроводящей нитью 2 выведены наружу ткани (фиг.4). Контакт нити 2 с нитями 3 выполнен следующим образом. В местах расположения контактов 4 освобождают токопроводящие нити 2 и токоподводящие нити 3 от изоляции, при этом участки нити 2, свободные от изоляции, наматывают (3-5 витка) на латунную скобу 12, затем прикрепляют к материалу (как показано на фиг.4), на нее укладывают участок нити 3. свободный от изоляции, и покрывают припоем 13. К центральным контактам 4 предварительно подсоединяют концы шнура питания 5.

Дивитися

Додаткова інформація

Назва патенту англійською

Fabric electric heater

Автори англійською

Optovets Volodymyr Tymofiiovych, Nevstrueva Natalia Ivanivna, Hriffen Leonid Oleksandrovych, Vititin Viktor Stepanovych, Stulov Volodymyr Vasyliovych

Назва патенту російською

Тканый электронагреватель

Автори російською

Оптовец Владимир Тимофеевич, Невструева Наталья Ивановна, Гриффен Леонид Александрович, Вититин Виктор Степанович, Стулов Владимир Васильевич

МПК / Мітки

МПК: H05B 3/34

Мітки: тканий, електронагрівач
