Запобіжна муфта
Номер патенту: 77435
Опубліковано: 15.12.2006
Автори: Малащенко Володимир Володимирович, Сороківський Олег Ігорович, Гащук Петро Миколайович
Формула / Реферат
Запобіжна муфта, що складається з ведучої та веденої півмуфт, виконаних з пазами, в яких встановлено кульки, причому на веденій півмуфті встановлено диск, пружину та регулювальну гайку, ведуча півмуфта містить вал і втулку, яка відрізняється тим, що пази виконано на взаємообернених циліндричних поверхнях півмуфт, причому робочі поверхні пазів виконано під кутом
до осі муфти.
Текст

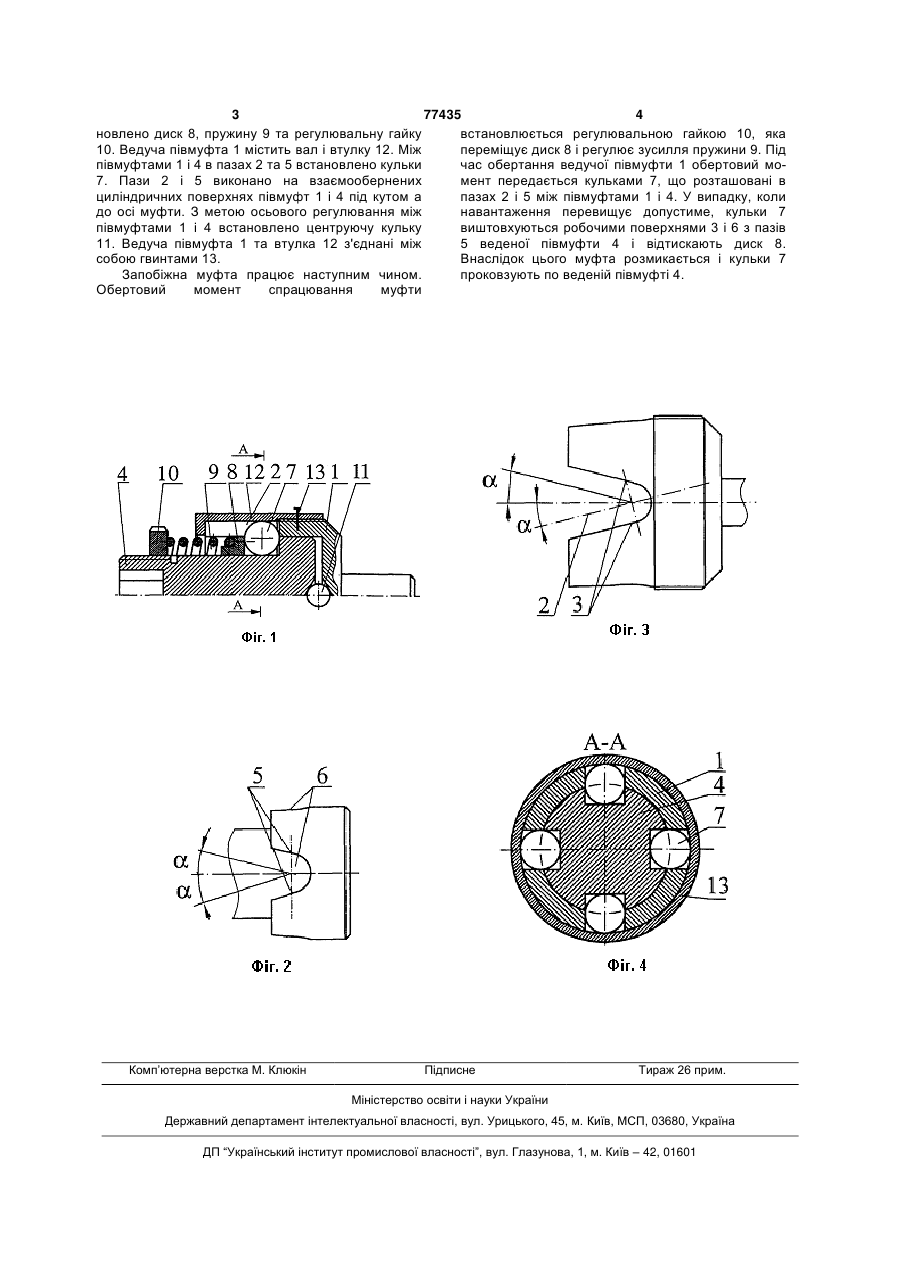

Запобіжна муфта, що складається з ведучої та веденої півмуфт, виконаних з пазами, в яких встановлено кульки, причому на веденій півмуфті встановлено диск, пружину та регулювальну гайку, ведуча півмуфта містить вал і втулку, яка відрізняється тим, що пази виконано на взаємообернених циліндричних поверхнях півмуфт, причому робочі поверхні пазів виконано під кутом до осі муфти. (19) (21) 2004032210 (22) 25.03.2004 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Гащук Петро Миколайович, Малащенко Володимир Володимирович, Сороківський Олег Ігорович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) GB 2194299 A, 02.03.1988 RU 2021552 C1, 15.10.1994 US 5092441, 03.03.1992 3 77435 4 новлено диск 8, пружину 9 та регулювальну гайку встановлюється регулювальною гайкою 10, яка 10. Ведуча півмуфта 1 містить вал і втулку 12. Між переміщує диск 8 і регулює зусилля пружини 9. Під півмуфтами 1 і 4 в пазах 2 та 5 встановлено кульки час обертання ведучої півмуфти 1 обертовий мо7. Пази 2 і 5 виконано на взаємообернених мент передається кульками 7, що розташовані в циліндричних поверхнях півмуфт 1 і 4 під кутом а пазах 2 і 5 між півмуфтами 1 і 4. У випадку, коли до осі муфти. З метою осьового регулювання між навантаження перевищує допустиме, кульки 7 півмуфтами 1 і 4 встановлено центруючу кульку виштовхуються робочими поверхнями 3 і 6 з пазів 11. Ведуча півмуфта 1 та втулка 12 з'єднані між 5 веденої півмуфти 4 і відтискають диск 8. собою гвинтами 13. Внаслідок цього муфта розмикається і кульки 7 Запобіжна муфта працює наступним чином. проковзують по веденій півмуфті 4. Обертовий момент спрацювання муфти Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety clutch
Автори англійськоюHaschuk Petro Mykolaiovych, Malaschenko Volodymyr Volodymyrovych, Sorokivskyi Oleh Ihorovych
Назва патенту російськоюПредохранительная муфта
Автори російськоюГащук Петр Николаевич, Малащенко Владимир Владимирович, Сорокивский Олег Игоревич
МПК / Мітки
МПК: F16D 43/00
Код посилання
