Низькочастотна запобіжна муфта

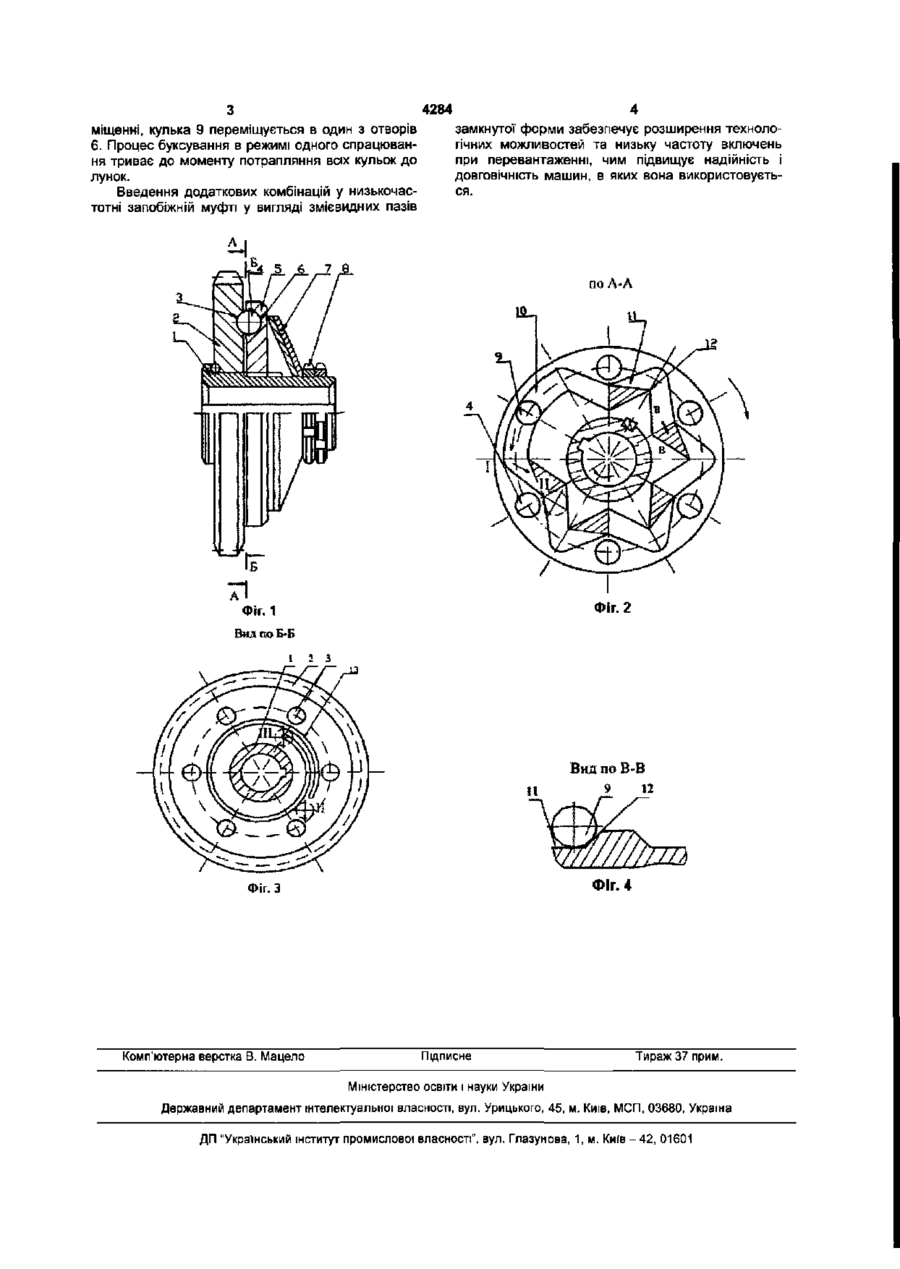

Низькочастотна запобіжна муфта, яка виконана у вигляді веденої і ведучої півмуфт з радіаль ними лунками, в яких розміщені кульки, і пщпружинені пружиною з регулюванням сили затиску гайкою, яка відрізняється тим, що кульки розміщені в торцевій частині ведучої півмуфти в отворах і пазу змієподібної замкнутої' форми, який виконано з горизонтальних поверхонь і ділянок підйому у бік руху кульок при виключенні, а на торцевій поверхні веденої півмуфти виконана канавка у вигляді спіралі Архімеда. Корисна модель відноситься до галузі машинобудування і може мати використання при захисті приводів машин від перевантаження. Відома низькочастотна запобіжна муфта, яка виконана у вигляді веденої і ведучої' півмуфт з радіальними лунками, в яких розміщені кульки, і підпружинені пружиною з регулюванням сили затиску гайкою (А.С. СССР №1325220 "Предохранительная муфта с автоматическим выключением и включением." Гевко Б.М. и др., Бюл. №27, 1987). Основний недолік низькочастотної' запобіжної муфти висока частота спрацювання при перевантаженні і обмежені технологічні можливості. В основу корисної моделі покладена задача розширення технологічних можливостей шляхом виконання низькочастотної' запобіжної' муфти у вигляді веденої і ведучої півмуфт з радіальними лунками, в яких розміщені кульки, І підпружинені пружиною з регулюванням сили затиску гайкою, причому кульки розміщені в торцевій частині ведучої півмуфти в отворах і пазу змієвидної замкнутої форми, який виконано з горизонтальних поверхонь і ділянок підйому в сторону руху кульок при виключенні, а на торцевій поверхні веденої півмуфти виконана канавка у вигляді спіралі Архімеда. Низькочастотна запобіжна муфта зображена на Фіг.1, Фіг.2 - січення по А-А на Фіг.1, Фіг.З - січення по Б-Б веденої півмуфти на фіг 1, Фіг.4 січення по В-В на Фіг.2. Низькочастотна запобіжна муфта складається з маточини 1, на якій вільно розташована ведена птмуфта 2, на торцевій поверхні якої виконані лунки 3 під кульки 4. Останні розташовані у ведучій півмуфті 5 в отворах 6. Ведуча півмуфта 5 взаємодіє з веденою 2 через кульки 4 і підтиснута пружинами 7, а величина зусилля затиску регулюється гайкою 8. В процесі спрацювання муфти кульки 4 переходять на позицію 9 в пазу 10 змієвидної форми. Паз 10 виконано у вигляді горизонтальних поверхонь 11 і ділянок підйому 12 в сторону руху канавок, які на ФІг.2 заштриховані, а в торцевій частині веденої півмуфти 2 виконана канавка 13 у вигляді спіралі Архімеда. Робота муфти здійснюється наступним чином. Момент обертання передається з маточини 1 через ведучу півмуфту 5 і кульки 4 на ведену півмуфту 2. При виникненні перевантаження ведена півмуфта 2 зупиняється, а ведуча півмуфта 5 з кульками 4 і маточиною 1 обертається далі. При відносному провертанні півмуфт кульки 4 викочуються з лунок 3 на торцеву поверхню веденої' півмуфти 2, а кулька 4 з позиції 9 починає зміщуватися у напрямку зворотному напрямку руху ведучої півмуфти 5 до виступу 12 з позиції' І на позицію II по стрілці, після чого попадає в канавку 13 і викочується на виступ. Після прокочування канавкою 13, виконаною у формі спіралі Архімеда, кулька 4 скочується на поверхню 11 паза і далі зміщується по ньому до наступного потрапляння у канавку 13 І на ділянки підйому 12. На Фіг.З веденої півмуфти місце кульки 9 показано штриховими лініями (позиція II), коли вона входить в канавку 13, виконану у формі спіралі Архімеда і переміщається на позицію III по стрілці. З позиції III, при взаємному пере 00 4284 міщенні, кулька 9 переміщується в один з отворів 6. Процес буксування в режимі одного спрацювання триває до моменту потрапляння всіх кульок до лунок. Введення додаткових комбінацій у низькочастотні запобіжній муфті у вигляді змієвидних пазів 4 замкнутої форми забезпечує розширення технологічних можливостей та низьку частоту включень при перевантаженні, чим підвищує надійність і довговічність машин, в яких вона використовується. поЛ-Л Фіг. 2 Вид по В-В 9 П Фіг. 4 Фіг. З Комп'ютерна верстка В. Мацело Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
