Завіса протипожежна

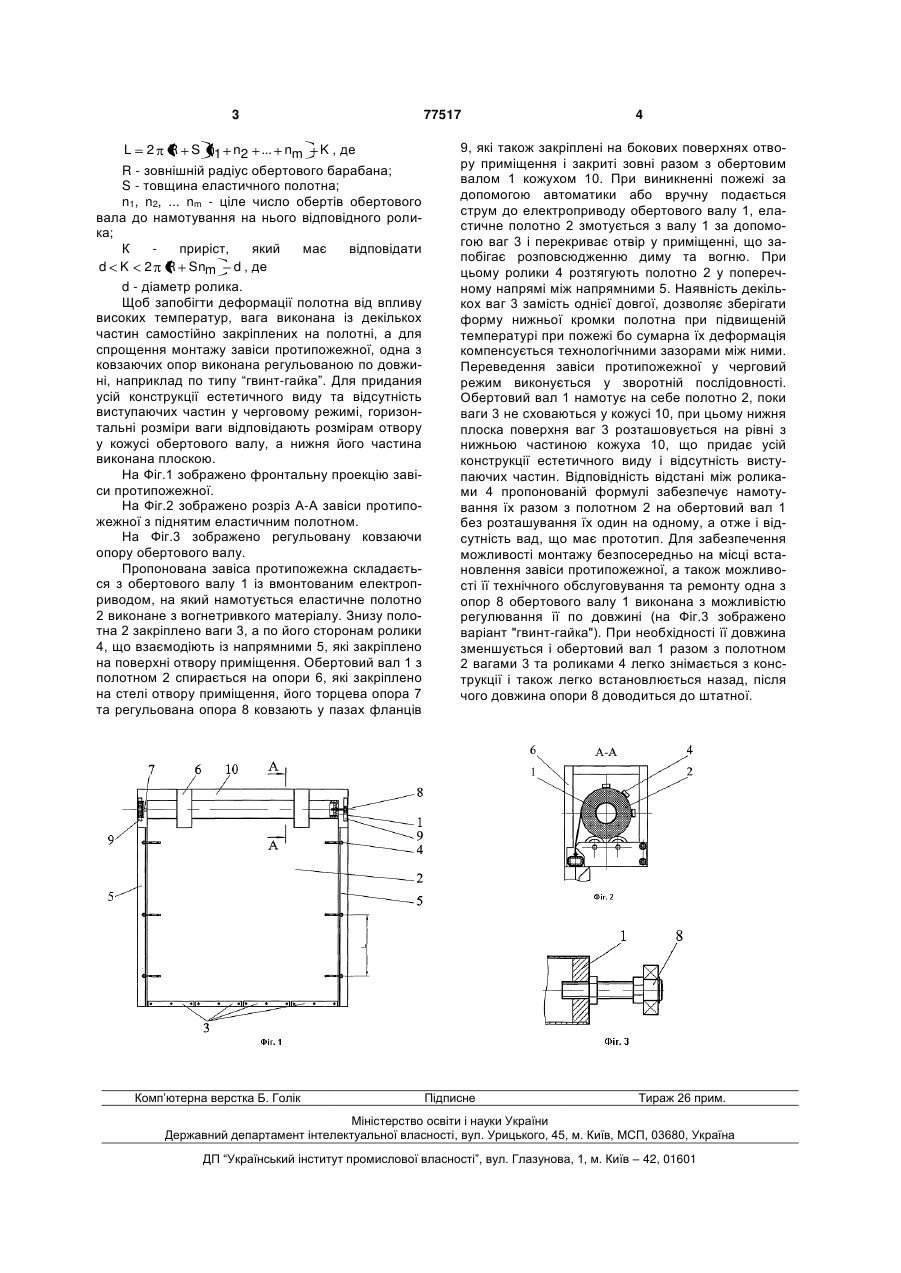

1. Завіса протипожежна, що складається із обертового вала з кожухом та полотном з еластичного вогнетривкового матеріалу з вагою і роликами та боковими напрямними, яка відрізняється тим, що відстань між кожним наступним роликом відповідає формулі: C2 1 3 L 2 R S n1 n2 ... nm K , де R - зовнішній радіус обертового барабана; S - товщина еластичного полотна; n1, n2, ... nm - ціле число обертів обертового вала до намотування на нього відповідного ролика; К приріст, який має відповідати d K 2 R Snm d , де d - діаметр ролика. Щоб запобігти деформації полотна від впливу високих температур, вага виконана із декількох частин самостійно закріплених на полотні, а для спрощення монтажу завіси протипожежної, одна з ковзаючих опор виконана регульованою по довжині, наприклад по типу “гвинт-гайка”. Для придания усій конструкції естетичного виду та відсутність виступаючих частин у черговому режимі, горизонтальні розміри ваги відповідають розмірам отвору у кожусі обертового валу, а нижня його частина виконана плоскою. На Фіг.1 зображено фронтальну проекцію завіси протипожежної. На Фіг.2 зображено розріз А-А завіси протипожежної з піднятим еластичним полотном. На Фіг.3 зображено регульовану ковзаючи опору обертового валу. Пропонована завіса протипожежна складається з обертового валу 1 із вмонтованим електроприводом, на який намотується еластичне полотно 2 виконане з вогнетривкого матеріалу. Знизу полотна 2 закріплено ваги 3, а по його сторонам ролики 4, що взаємодіють із напрямними 5, які закріплено на поверхні отвору приміщення. Обертовий вал 1 з полотном 2 спирається на опори 6, які закріплено на стелі отвору приміщення, його торцева опора 7 та регульована опора 8 ковзають у пазах фланців Комп’ютерна верстка Б. Голік 77517 4 9, які також закріплені на бокових поверхнях отвору приміщення і закриті зовні разом з обертовим валом 1 кожухом 10. При виникненні пожежі за допомогою автоматики або вручну подається струм до електроприводу обертового валу 1, еластичне полотно 2 змотується з валу 1 за допомогою ваг 3 і перекриває отвір у приміщенні, що запобігає розповсюдженню диму та вогню. При цьому ролики 4 розтягують полотно 2 у поперечному напрямі між напрямними 5. Наявність декількох ваг 3 замість однієї довгої, дозволяє зберігати форму нижньої кромки полотна при підвищеній температурі при пожежі бо сумарна їх деформація компенсується технологічними зазорами між ними. Переведення завіси протипожежної у черговий режим виконується у зворотній послідовності. Обертовий вал 1 намотує на себе полотно 2, поки ваги 3 не сховаються у кожусі 10, при цьому нижня плоска поверхня ваг 3 розташовується на рівні з нижньою частиною кожуха 10, що придає усій конструкції естетичного виду і відсутність виступаючих частин. Відповідність відстані між роликами 4 пропонованій формулі забезпечує намотування їх разом з полотном 2 на обертовий вал 1 без розташування їх один на одному, а отже і відсутність вад, що має прототип. Для забезпечення можливості монтажу безпосередньо на місці встановлення завіси протипожежної, а також можливості її технічного обслуговування та ремонту одна з опор 8 обертового валу 1 виконана з можливістю регулювання її по довжині (на Фіг.3 зображено варіант "гвинт-гайка"). При необхідності її довжина зменшується і обертовий вал 1 разом з полотном 2 вагами 3 та роликами 4 легко знімається з конструкції і також легко встановлюється назад, після чого довжина опори 8 доводиться до штатної. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
