Протипожежна перегородка

1. Протипожежна перегородка, яка використовується на тій чи іншій ділянці пожежного відсіку в зоні можливого займання вогнища для запобігання поширенню вогню на суміжні ділянки, яка відрізняється тим, що згадану перегородку виконано з окремих секцій (1, 2) модульної конструкції, які складаються, головним чином, із профілів (5), які скріплені один з одним у суцільну раму, яка проходить периметром (секції), і водночас розділяють два скла (3, 4), що мають бути віддалені одне від одного на певну відстань, при цьому згадані стекла (3, 4) досягають зовнішнього краю профілів, та між ними розташовано прозорий протипожежний засіб (17), а рама є закритою за рахунок часткового покриття (19) стекол емаллю, і згадані окремі секції (1, 2) можуть бути з'єднані одна з одною сполучними елементами (22) із прокладеними між ними протипожежними ламінатами (15).

2. Протипожежна перегородка за п. 1, яка відрізняється тим, що профіль (5) має принаймні одну порожнину (8), при цьому зазначена порожнина (8) має отвір або заглибину, призначені для приєднання інших профілів, відповідно, вставки сполучних елементів (22).

3. Протипожежна перегородка за п. 1, яка відрізняється тим, що профіль (5) має з кожного боку виступи (20), які повністю або частково закривають краї (6) стекол (3, 4).

4. Протипожежна перегородка за будь-яким із пп. 1 - 3, яка відрізняється тим, що до профілю (5) може бути приєднаною профільна накладка (12).

5. Протипожежна перегородка за будь-яким із пп. 1 - 4, яка відрізняється тим, що стекла (3, 4) мають у зоні їхніх країв (6) уступи (7), які заповнюються полицею (13) профільної накладки (12).

6. Протипожежна перегородка за будь-яким із пп. 1 - 4, яка відрізняється тим, що стекла (3, 4) мають у зоні їхніх країв (6) фаски, що закриваються/перекриваються профільною накладкою (12).

7. Протипожежна перегородка за п. 5 або 6, яка відрізняється тим, що зовнішній контур (21) профільної накладки (12) переривається з кожного боку Т-подібним пазом (10).

8. Протипожежна перегородка за п. 7, яка відрізняється тим, що в Т-подібний паз (10) уставлено ущільнення (11).

9. Протипожежна перегородка за будь-яким із попередніх пунктів, яка відрізняється тим, що в зовнішній контур (21) закладено принаймні одну прокладку з протипожежного ламінату (15).

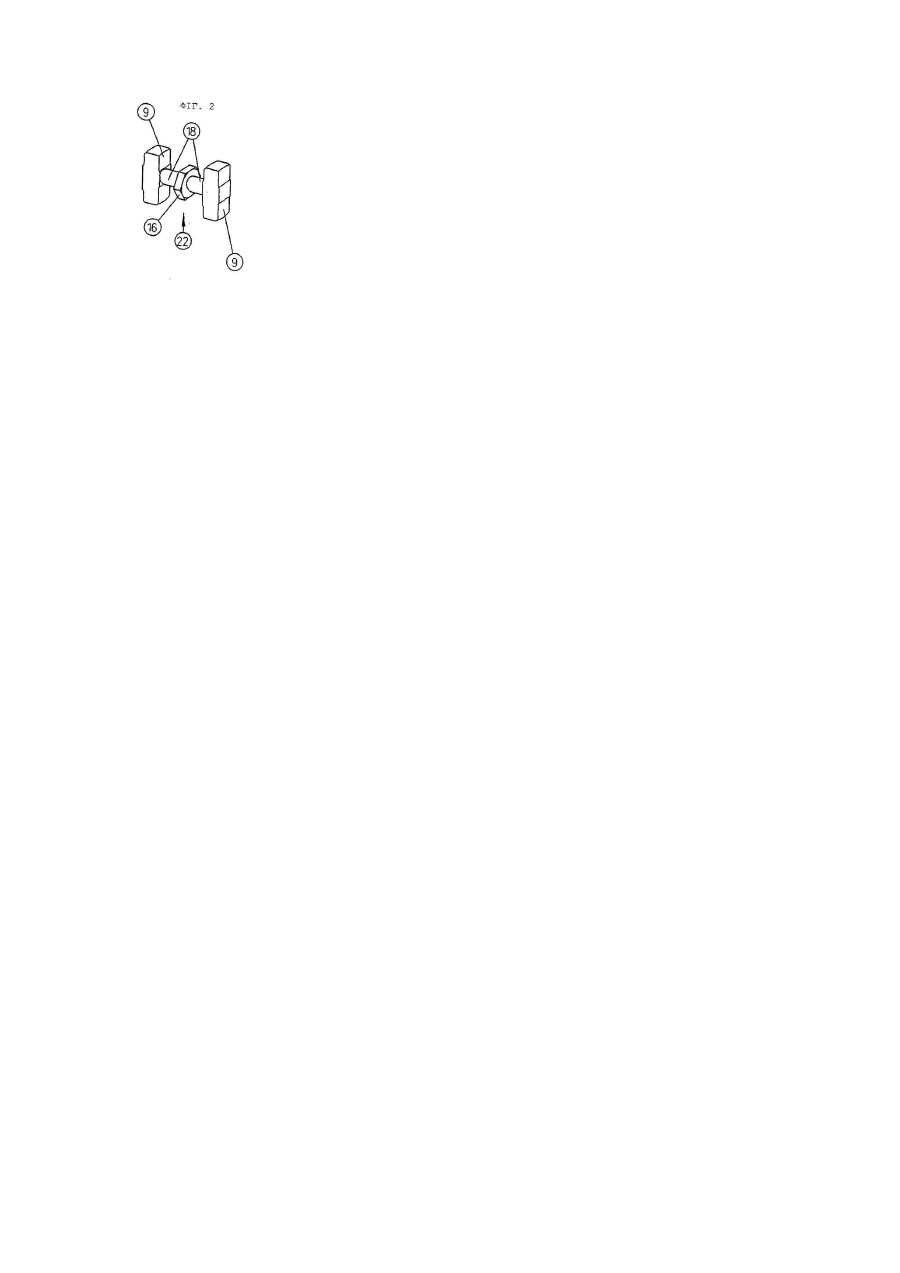

10. Протипожежна перегородка за будь-яким із попередніх пунктів, яка відрізняється тим, що сполучний елемент (22) містить виконану у формі стрижня деталь із розташованим у її середині поворотним механізмом (16), причому на кінцях цієї деталі із силовим і геометричним замиканням відповідно розташовані елементи (9) зчеплення.

11. Протипожежна перегородка за п. 10, яка відрізняється тим, що поворотний механізм (16) має чотиригранник або шестигранник.

12. Протипожежна перегородка за п. 10, яка відрізняється тим, що поворотний механізм (16) утворюється отворами в стрижні (18).

13. Протипожежна перегородка за будь-яким із попередніх пунктів, яка відрізняється тим, що елементи (9) зчеплення входять крізь отвір у профілі (5) і в результаті повороту фіксують сполучний елемент (22) в окремих секціях (1, 2) конструкції, при цьому з'єднуючи останні одну з одною із силовим і геометричним замиканням.

14. Протипожежна перегородка за будь-яким із попередніх пунктів, яка відрізняється тим, що профіль (5) і профільну накладку (12) виконано з пластмаси, сталі, дерева або легких сплавів.

15. Протипожежна перегородка за п. 14, яка відрізняється тим, що пластмасою є склопластик.

16. Протипожежна перегородка за п. 1, яка відрізняється тим, що усередині цієї перегородки вбудовано протипожежні двері.

17. Протипожежна перегородка за п. 16, яка відрізняється тим, що протипожежними дверима є одно- або двостулкові двійчасті двері.

18. Протипожежна перегородка за п. 16, яка відрізняється тим, що протипожежними дверима є одно- або двостулкові двері, що відкриваються в обидва боки.

19. Протипожежна перегородка за будь-яким із попередніх пунктів, яка відрізняється тим, що стекла (3, 4) виготовлено з безпечного скла.

20. Протипожежна перегородка за п. 1, яка відрізняється тим, що протипожежним засобом є протипожежний гель.

21. Протипожежна перегородка за п. 1, яка відрізняється тим, що протипожежним засобом є протипожежне скло.
