Водяна протипожежна завіса регульованої товщини зрошення активного типу

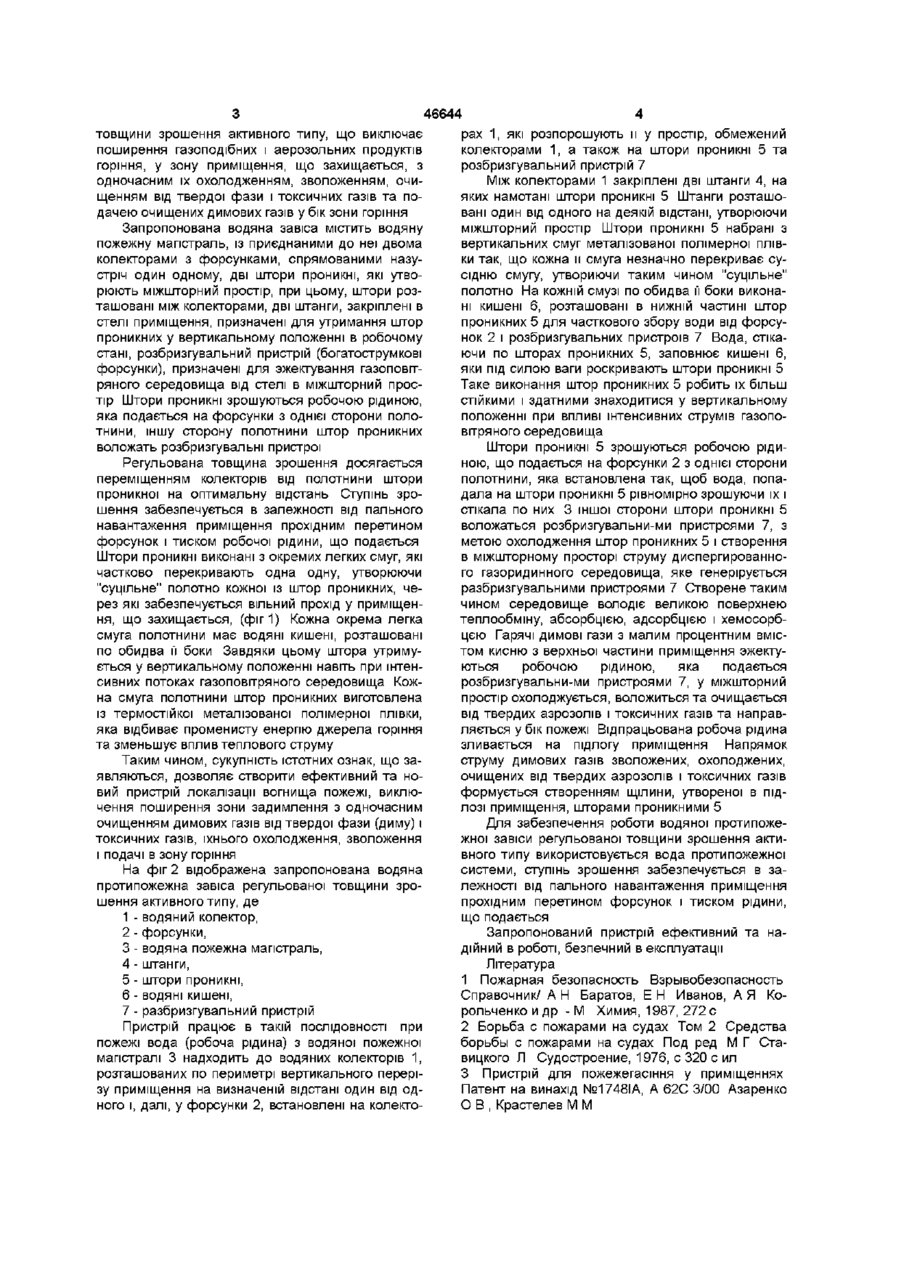

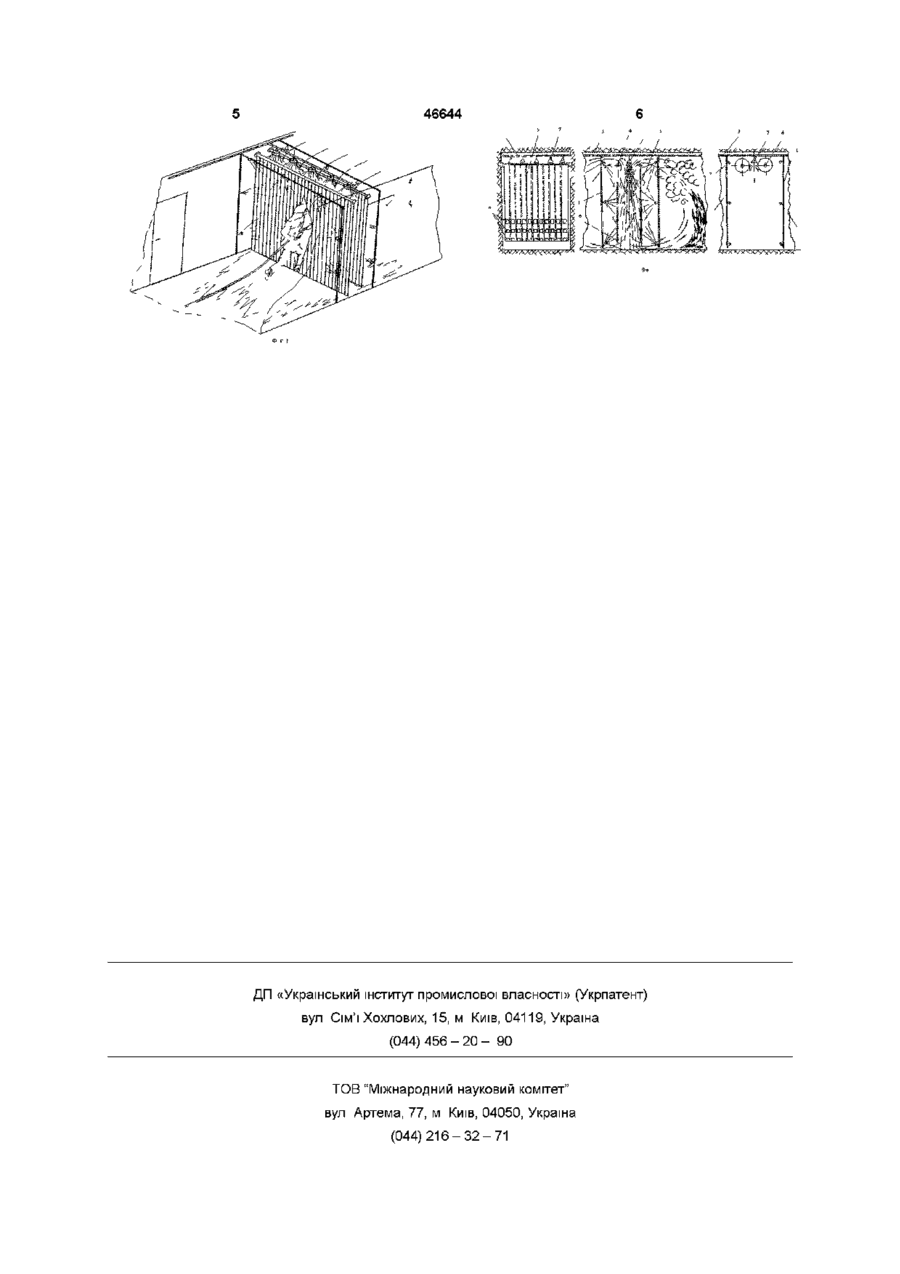

Водяна протипожежна завіса регульованої товщини зрошення аісгивного типу, що містить колеісгор, виконаний у вигляді двох ідентичних трубопроводів, встановлених паралельно один до одного, на яких зустрічно розташовані форсунки, яка відрізняється тим, що між колекторами на двох штангах, укріплених з можливістю обертання навколо своєї осі, у верхній частині завіси на визначеній відстані закріплені дві проникні штори, що створюють міжшторний простір, в який ежектується газоповітряне середовище від стелі приміщення розбризкувальними пристроями, встановленими безпосередньо на водяній пожежній магістралі в проміжку між колекторами, при цьому обидві проникні штори виготовлені з окремих вертикальних смуг з термостійкого матеріалу з кишенями по обидва боки в нижній частині кожної смуги Винахід відноситься до галузі протипожежної техніки, а саме до пристроїв захисту персоналу та устаткування підприємств, а також аварійних бригад пожежних від таких небезпечних факторів пожежі, як відкритий вогонь і іскри, тепловий вплив і промениста енергія, підвищена температура повітря, дим, гарячі і токсичні продукти горіння Зокрема завіса може бути використана для локалізації вогнища пожежі, зменшення зони задимлення і розповсюдження димових газів Можливе використання її для локалізації приміщень і зон у приміщеннях, що містять отруйні і радіоактивні речовини, локалізації аварійних викидів твердих і рідких аэрозолей, а також пари при розгерметизації головних та допоміжних паропроводів тиском води звільняється від сідла і вода, вдаряючись в розетку, розприскується, зрошуючи стелі, стіни, підлогу й устаткування, що знаходяться в приміщенні [2] Істотними недоліками спринклерних пристроїв є велика витрата робочої рідини, нерівномірність зрошення поверхонь, що захищаються, можливість помилкового спрацьовування спринклерного пристрою Найбільш близьким по технічній сутності до винаходу, що заявляється, обраному як прототип, є "Пристрій локалізації зони задимлення, очищення димових газів від продуктів горіння і гасіння вогнища пожежі", що містить богатоструйну форсунку, порожній корпус круглого перетину, в якому розміщені генератори піни, які подають її в струмок дисперпрованої газорідинної суміші димових газів і продуктів горіння, ежектованих до внутрішньої порожнини корпуса із зони вбирання [3] Даний пристрій має наступні недоліки пристрій не захищає від променистої енергії і теплового випромінювання, відкритого полум'я та іскор, - пристрій не захищає від токсичних газів, що поширюються, диму, хоча частково їх ліквідує і локалізує Сутністю передбачуваного винаходу є створення водяної протипожежної завіси регульованої ВІДОМІ технічні рішення, в яких використана вода, як засіб для гасіння і локалізації пожеж Пристрої водяного гасіння - найпоширеніший і дешевий засіб протипожежного захисту До них відносяться системи пожежегасіння розпилюваною водою, спринклерні і дренчарні пристрої, а також водяні завіси, утворені за допомогою спринклерів [1] Для того, щоб включити такий пристрій застосовують датчики-зрошувачі - спринклери Спринклер являє собою зрошувач, вихідний отвір якого закритий тарілкою, утримуваний у такому положенні легкоплавким замком При підвищенні температури в приміщенні, що захищається, замок руйнується (замок розрахований на визначену температуру спрацьовування), клапан під (О (О 46644 товщини зрошення активного типу, що виключає поширення газоподібних і аерозольних продуктів горіння, у зону приміщення, що захищається, з одночасним їх охолодженням, зволоженням, очищенням від твердої фази і токсичних газів та подачею очищених димових газів у бік зони горіння Запропонована водяна завіса містить водяну пожежну магістраль, із приєднаними до неї двома колекторами з форсунками, спрямованими назустріч один одному, дві штори проникні, які утворюють міжшторний простір, при цьому, штори розташовані між колекторами, дві штанги, закріплені в стелі приміщення, призначені для утримання штор проникних у вертикальному положенні в робочому стані, розбризгувальний пристрій (богатострумкові форсунки), призначені для эжектування газоповітряного середовища від стелі в міжшторний простір Штори проникні зрошуються робочою рідиною, яка подається на форсунки з однієї сторони полотнини, іншу сторону полотнини штор проникних воложать розбризгувальні пристрої Регульована товщина зрошення досягається переміщенням колекторів від полотнини штори проникної на оптимальну відстань Ступінь зрошення забезпечується в залежності від пального навантаження приміщення прохідним перетином форсунок і тиском робочої рідини, що подається Штори проникні виконані з окремих легких смуг, які частково перекривають одна одну, утворюючи "суцільне" полотно кожної із штор проникних, через які забезпечується вільний прохід у приміщення, що захищається, (фиг 1) Кожна окрема легка смуга полотнини має водяні кишені, розташовані по обидва її боки Завдяки цьому штора утримується у вертикальному положенні навіть при інтенсивних потоках газоповітряного середовища Кожна смуга полотнини штор проникних виготовлена із термостійкої металізованої полімерної плівки, яка відбиває променисту енергію джерела горіння та зменьшує вплив теплового струму Таким чином, сукупність істотних ознак, що заявляються, дозволяє створити ефективний та новий пристрій локалізації вогнища пожежі, виключення поширення зони задимлення з одночасним очищенням димових газів від твердої фази (диму) і токсичних газів, їхнього охолодження, зволоження і подачі в зону горіння На фіг 2 відображена запропонована водяна протипожежна завіса регульованої товщини зрошення активного типу, де 1 - водяний колектор, 2 - форсунки, 3 - водяна пожежна магістраль, 4 - штанги, 5 - штори проникні, 6 - водяні кишені, 7 - разбризгувальний пристрій Пристрій працює в такій ПОСЛІДОВНОСТІ при пожежі вода (робоча рідина) з водяної пожежної магістралі 3 надходить до водяних колекторів 1, розташованих по периметрі вертикального перерізу приміщення на визначеній відстані один від одного і, далі, у форсунки 2, встановлені на колекто рах 1, які розпорошують и у простір, обмежений колекторами 1, а також на штори проникні 5 та розбризгувальний пристрій 7 Між колекторами 1 закріплені дві штанги 4, на яких намотані штори проникні 5 Штанги розташовані один від одного на деякій відстані, утворюючи міжшторний простір Штори проникні 5 набрані з вертикальних смуг металізованої полімерної плівки так, що кожна и смуга незначно перекриває сусідню смугу, утвориючи таким чином "суцільне" полотно На кожній смузі по обидва її боки виконані кишені 6, розташовані в нижній частині штор проникних 5 для часткового збору води від форсунок 2 і розбризгувальних пристроїв 7 Вода, стікаючи по шторах проникних 5, заповнює кишені 6, яки під силою ваги роскривають штори проникні 5 Таке виконання штор проникних 5 робить їх більш стійкими і здатними знаходитися у вертикальному положенні при впливі інтенсивних струмів газоповітряного середовища Штори проникні 5 зрошуються робочою рідиною, що подається на форсунки 2 з однієї сторони полотнини, яка встановлена так, щоб вода, попадала на штори проникні 5 рівномірно зрошуючи їх і стікала по них 3 іншої сторони штори проникні 5 воложаться розбризгувальни-ми пристроями 7, з метою охолодження штор проникних 5 і створення в міжшторному просторі струму диспергированного газоридинного середовища, яке генерірується разбризгувальними пристроями 7 Створене таким чином середовище володіє великою поверхнею теплообміну, абсорбцією, адсорбцією і хемосорбцєю Гарячі димові гази з малим процентним вмістом кисню з верхньої частини приміщення эжектуються робочою рідиною, яка подається розбризгувальни-ми пристроями 7, у міжшторний простір охолоджується, воложиться та очищається від твердих азрозолів і токсичних газів та направляється у бік пожежі Відпрацьована робоча рідина зливається на підлогу приміщення Напрямок струму димових газів зволожених, охолоджених, очищених від твердих азрозолів і токсичних газів формується створенням щілини, утвореної в ПІДЛОЗІ приміщення, шторами проникними 5 Для забезпечення роботи водяної протипожежної завіси регульованої товщини зрошення активного типу використовується вода протипожежної системи, ступінь зрошення забезпечується в залежності від пального навантаження приміщення прохідним перетином форсунок і тиском рідини, що подається Запропонований пристрій ефективний та надійний в роботі, безпечний в експлуатації Література 1 Пожарная безопасность Взрывобезопасность Справочник/ А Н Баратов, Е Н Иванов, А Я Корольченко и др - М Химия, 1987, 272 с 2 Борьба с пожарами на судах Том 2 Средства борьбы с пожарами на судах Под ред М Г Ставицкого Л Судостроение, 1976, с 320 с ил 3 Пристрій для пожежегасіння у приміщеннях Патент на винахід №1748ІА, А 62С 3/00 Азаренко О В , Крастелев М М 46644 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
