Газотурбінна установка

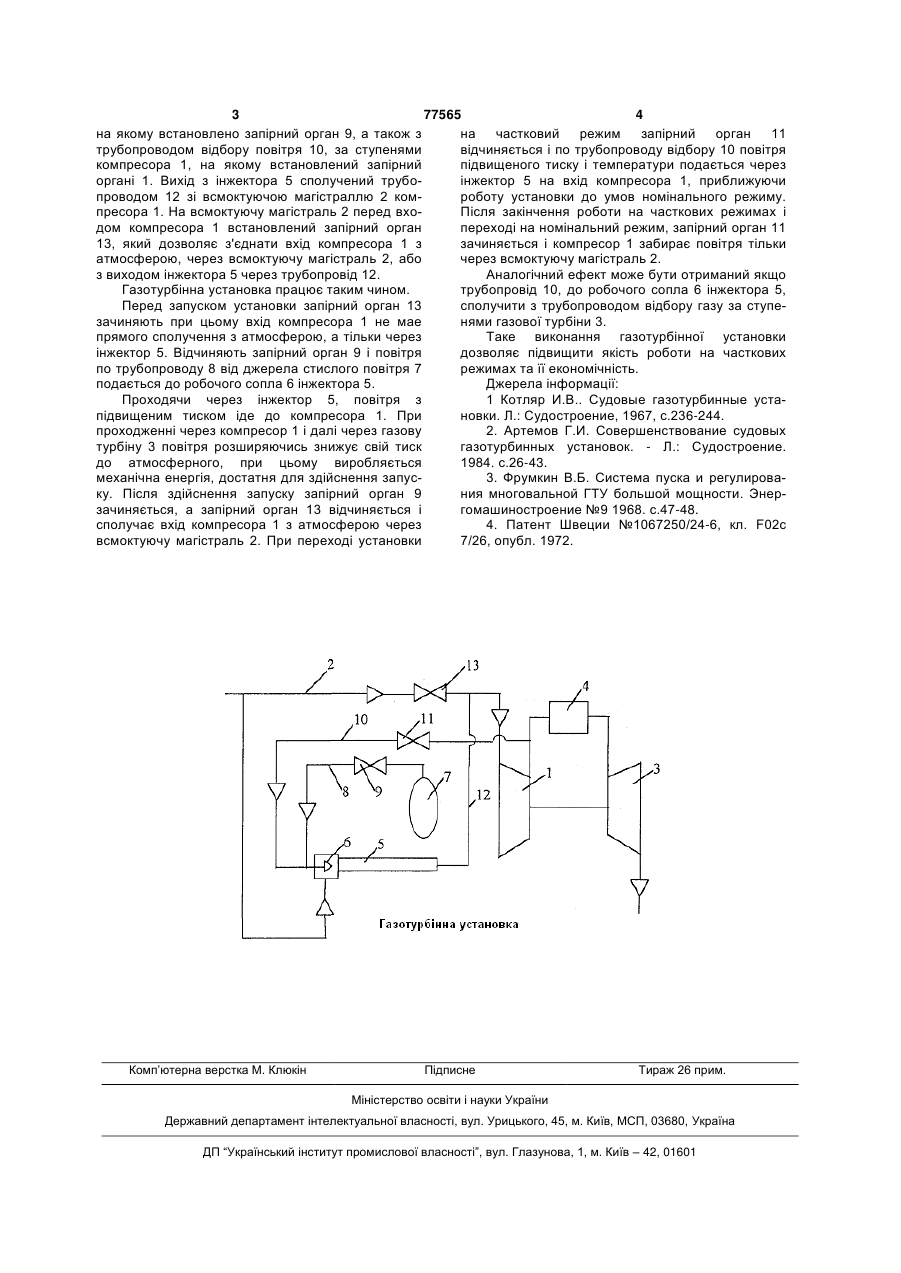

1. Газотурбінна установка, що містить турбіну, камеру горіння та компресор, до всмоктуючої магістралі якого підключений інжектор з допоміжним джерелом стиснутого повітря для здійснення запуску установки, запірні органи, трубопровід відбору повітря, яка відрізняється тим, що робоче сопло інжектора сполучене з трубопроводом від джерела стиснутого повітря з своїм запірним органом і трубопроводом відбору повітря за ступенями компресора з своїм запірним органом, а вихід інжектора сполучений з всмоктуючою магістраллю перед входом компресора. 2. Газотурбінна установка за п. 1, яка відрізняється тим, що робоче сопло інжектора сполучене з трубопроводом відбору газу за ступенями турбіни. Винахід відноситься до області енергомашинобудування, зокрема, до газотурбінних установок, застосованих в енергетиці та на транспорті. Відомі газотурбінні установки, які можуть працювати на різних режимах від холостого ходу до номінального [1]. Недоліком цих установок є недостатня їх економічність на часткових режимах, тому що газотурбінні двигуни при будівництві розраховуються на один номінальний режим роботи, геометричні параметри проточної частини виконуються такими при яких його робота на цьому режимі була б максимально ефективною, тобто на інших режимах вона буде заздалегідь нижче. Відомі конструкції газотурбінних установок, працюючих на різних режимах, які мають поворотні лопатки, та інші засоби зміни геометрії проточної частини двигуна, для підвищення ефективності роботи на часткових режимах, але це достатньо складні, ненадійні та дорогі засоби [2]. Найбільш близьким рішенням з відомих є газотурбінна установка яка вміщує турбіну, камеру горіння та компресор, на всмоктуючій магістралі якого встановлений інжектор з допоміжним джерелом стислого повітря для здійснення запуску уста новки [3]. Близьким по рішенню, але декілько в іншому плані, є також відома конструкція [4], у якій використовують повітряно-інжекторний пристрій для запуску газотурбінної установки. Недоліком такої установки при її роботі на часткових режимах є зниження економічності та необхідність мати складні додаткові засоби паливорегулювання на цих режимах. Метою цього винаходу є підвищення якості часткових режимів газотурбінного двигуна і економічності установки просто та надійно. Вказана ціль досягається тим, що до робочого сопла інжектора підключається, як трубопровід від джерела стислого повітря для запуску установки, зі своїм запірним органом, так і трубопровід відбору стислого повітря за ступенями компресора, зі своїм запірним органом. На кресленні зображена схема газотурбінної установки. Газотурбінна установка містить компресор 1 з всмоктуючою магістраллю 2, камеру горіння 4, газову турбіну 3. До всмоктуючої магістралі 2 компресора 1, підключений інжектор 5. Робоче сопло 6 інжектора 5 сполучено трубопроводом 8 з джерелом стислого повітря 7 для запуску установки, (19) UA (11) 77565 (13) C2 (21) a200501506 (22) 18.02.2005 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Дайнеко Валерій Іванович (73) Дайнеко Валерій Іванович (56) Котляр И.В. Судовые газотурбинные установки. Л.:Судостроение, 1967, с.236-244 Фрумкин В.Б. Система пуска и регулирования многовальной ГТУ большлй мощности. Энергомашиностроение №9, 1968, с.47-48 DE 3916477, 22.11.1990 JP 58220960, 22.12.1983 US 5271216, 21.12.1993 RU 2165032 C2, 10.04.2001 3 77565 4 на якому встановлено запірний орган 9, а також з на частковий режим запірний орган 11 трубопроводом відбору повітря 10, за ступенями відчиняється і по трубопроводу відбору 10 повітря компресора 1, на якому встановлений запірний підвищеного тиску і температури подається через органі 1. Вихід з інжектора 5 сполучений трубоінжектор 5 на вхід компресора 1, приближуючи проводом 12 зі всмоктуючою магістраллю 2 комроботу установки до умов номінального режиму. пресора 1. На всмоктуючу магістраль 2 перед вхоПісля закінчення роботи на часткових режимах і дом компресора 1 встановлений запірний орган переході на номінальний режим, запірний орган 11 13, який дозволяє з'єднати вхід компресора 1 з зачиняється і компресор 1 забирає повітря тільки атмосферою, через всмоктуючу магістраль 2, або через всмоктуючу магістраль 2. з виходом інжектора 5 через трубопровід 12. Аналогічний ефект може бути отриманий якщо Газотурбінна установка працює таким чином. трубопровід 10, до робочого сопла 6 інжектора 5, Перед запуском установки запірний орган 13 сполучити з трубопроводом відбору газу за ступезачиняють при цьому вхід компресора 1 не мае нями газової турбіни 3. прямого сполучення з атмосферою, а тільки через Таке виконання газотурбінної установки інжектор 5. Відчиняють запірний орган 9 і повітря дозволяє підвищити якість роботи на часткових по трубопроводу 8 від джерела стислого повітря 7 режимах та її економічність. подається до робочого сопла 6 інжектора 5. Джерела інформації: Проходячи через інжектор 5, повітря з 1 Котляр И.В.. Судовые газотурбинные устапідвищеним тиском іде до компресора 1. При новки. Л.: Судостроение, 1967, с.236-244. проходженні через компресор 1 і далі через газову 2. Артемов Г.И. Совершенствование судовых турбіну 3 повітря розширяючись знижує свій тиск газотурбинных установок. - Л.: Судостроение. до атмосферного, при цьому виробляється 1984. с.26-43. механічна енергія, достатня для здійснення запус3. Фрумкин В.Б. Система пуска и регулироваку. Після здійснення запуску запірний орган 9 ния многовальной ГТУ большой мощности. Энерзачиняється, а запірний орган 13 відчиняється і гомашиностроение №9 1968. с.47-48. сполучає вхід компресора 1 з атмосферою через 4. Патент Швеции №1067250/24-6, кл. F02с всмоктуючу магістраль 2. При переході установки 7/26, опубл. 1972. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
