Газотурбінна установка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 76875

Опубліковано: 15.09.2006

Завантажити PDF файл.

Формула / Реферат

1. Газотурбінна установка, яка містить турбіну, камеру горіння та компресор, на всмоктуючій магістралі якого встановлений запірний орган та інерційний блок очистки, що має трубопровід відводу забрудненого повітря, яка відрізняється тим, що трубопровід відводу забрудненого повітря сполучений із входом в інжектор, робоче сопло інжектора сполучено із трубопроводом від джерела стиснутого повітря з своїм запірним органом і трубопроводом відбору повітря за ступенями компресора з своїм запірним органом, а вихід інжектора сполучається з атмосферою або з всмоктуючою магістраллю компресора за допомогою трубопроводу з запірно-розподільчим органом.

2. Газотурбінна установка за п. 1, яка відрізняється тим, що робоче сопло інжектора сполучено з трубопроводом відбору газу за ступенями турбіни.

Текст

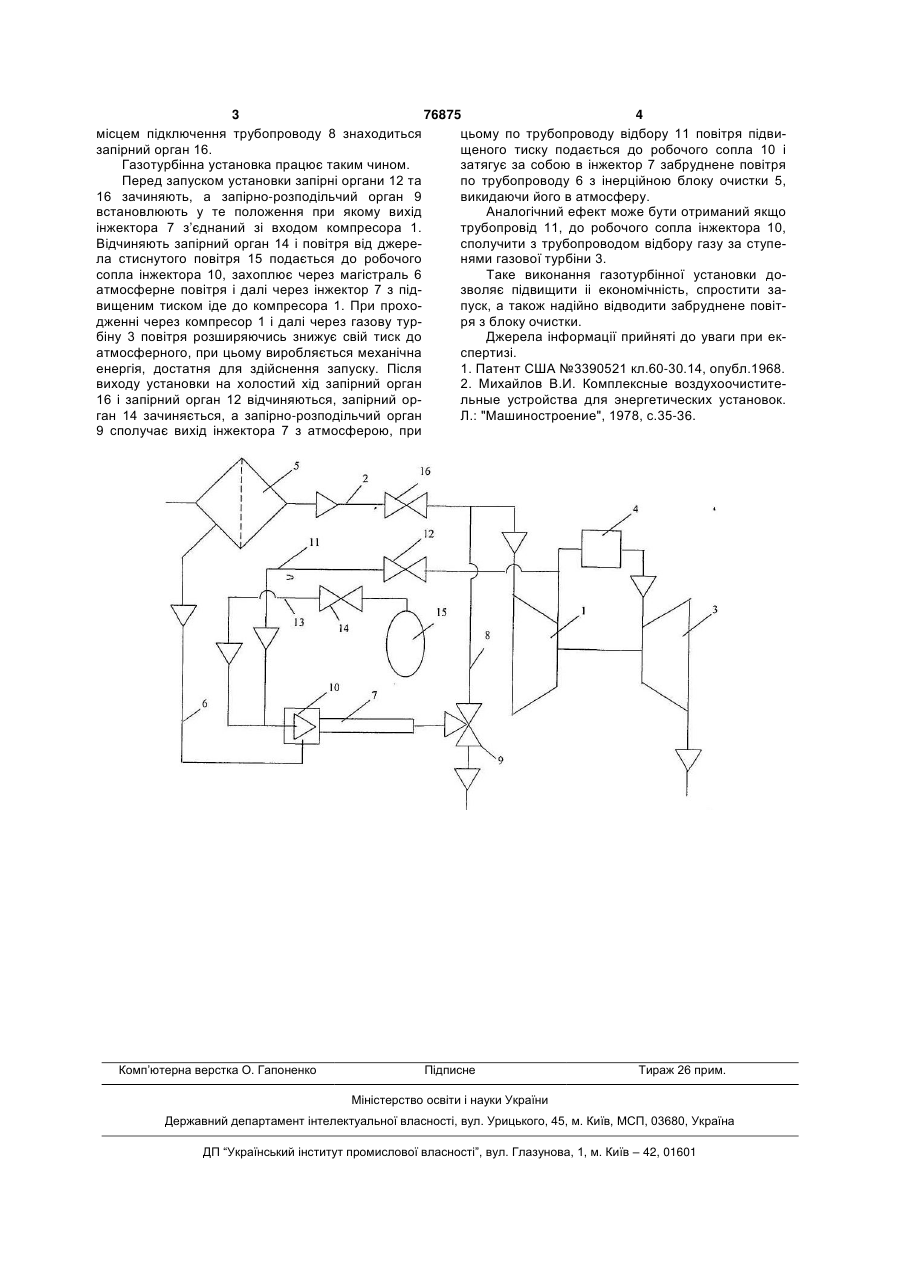

1. Газотурбінна установка, яка містить турбіну, камеру горіння та компресор, на всмоктуючій магістралі якого встановлений запірний орган та інер 3 76875 4 місцем підключення трубопроводу 8 знаходиться цьому по трубопроводу відбору 11 повітря підвизапірний орган 16. щеного тиску подається до робочого сопла 10 і Газотурбінна установка працює таким чином. затягує за собою в інжектор 7 забруднене повітря Перед запуском установки запірні органи 12 та по трубопроводу 6 з інерційною блоку очистки 5, 16 зачиняють, а запірно-розподільчий орган 9 викидаючи його в атмосферу. встановлюють у те положення при якому вихід Аналогічний ефект може бути отриманий якщо інжектора 7 з’єднаний зі входом компресора 1. трубопровід 11, до робочого сопла інжектора 10, Відчиняють запірний орган 14 і повітря від джересполучити з трубопроводом відбору газу за ступела стиснутого повітря 15 подається до робочого нями газової турбіни 3. сопла інжектора 10, захоплює через магістраль 6 Таке виконання газотурбінної установки доатмосферне повітря і далі через інжектор 7 з підзволяє підвищити іі економічність, спростити завищеним тиском іде до компресора 1. При прохопуск, а також надійно відводити забруднене повітдженні через компресор 1 і далі через газову турря з блоку очистки. біну 3 повітря розширяючись знижує свій тиск до Джерела інформації прийняті до уваги при екатмосферного, при цьому виробляється механічна спертизі. енергія, достатня для здійснення запуску. Після 1. Патент США №3390521 кл.60-30.14, опубл.1968. виходу установки на холостий хід запірний орган 2. Михайлов В.И. Комплексные воздухоочистите16 і запірний орган 12 відчиняються, запірний орльные устройства для энергетических установок. ган 14 зачиняється, а запірно-розподільчий орган Л.: "Машиностроение", 1978, с.35-36. 9 сполучає вихід інжектора 7 з атмосферою, при Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-turbine unit

Назва патенту російською

Газотурбинная установка

МПК / Мітки

Автори: Зарубін Володимир Михайлович, Полозов Віктор Олександрович, Иващенко Володимир Кирилович

МПК: F02C 6/00

Мітки: газотурбінна, установка, подачі, повітря, стиснутого
