Комбінований агрегат для передпосівного оброблення грунту

Завантажити PDF файл.

Формула / Реферат

Комбінований агрегат для передпосівного оброблення грунту, що містить секцію з пристроями кришіння, вирівнювання, ущільнення та сницю, який відрізняється тим, що додатково містить другу ідентично виконану секцію, закріплену як і першу на несучій балці, що з'єднана з сницею та траверсою з транспортними колесами, систему регулювання та гідроциліндр, який обладнано гідрозамком, з'єднаний з траверсою, а гідрошлангами - з гідросистемою трактора, а на несучій балці встановлені слідорозпушувачі, обладнані лапами стрілчастого типу, причому кожна з секцій містить раму, на якій послідовно встановлені передній валок, ніж, два ряди стрілчастих лап, закріплених на рамі, задній валок, ніж, ущільнюючий коток кроскільного типу з гребінкою, між секціями встановлений механічний замок, який прикріплений до однієї з них, до сниці прикріплена стяжна муфта системи регулювання та кронштейн, а передній і задній валки, що виконані ідентично, та ущільнюючі котки встановлені на опорах з можливістю обертання.

Текст

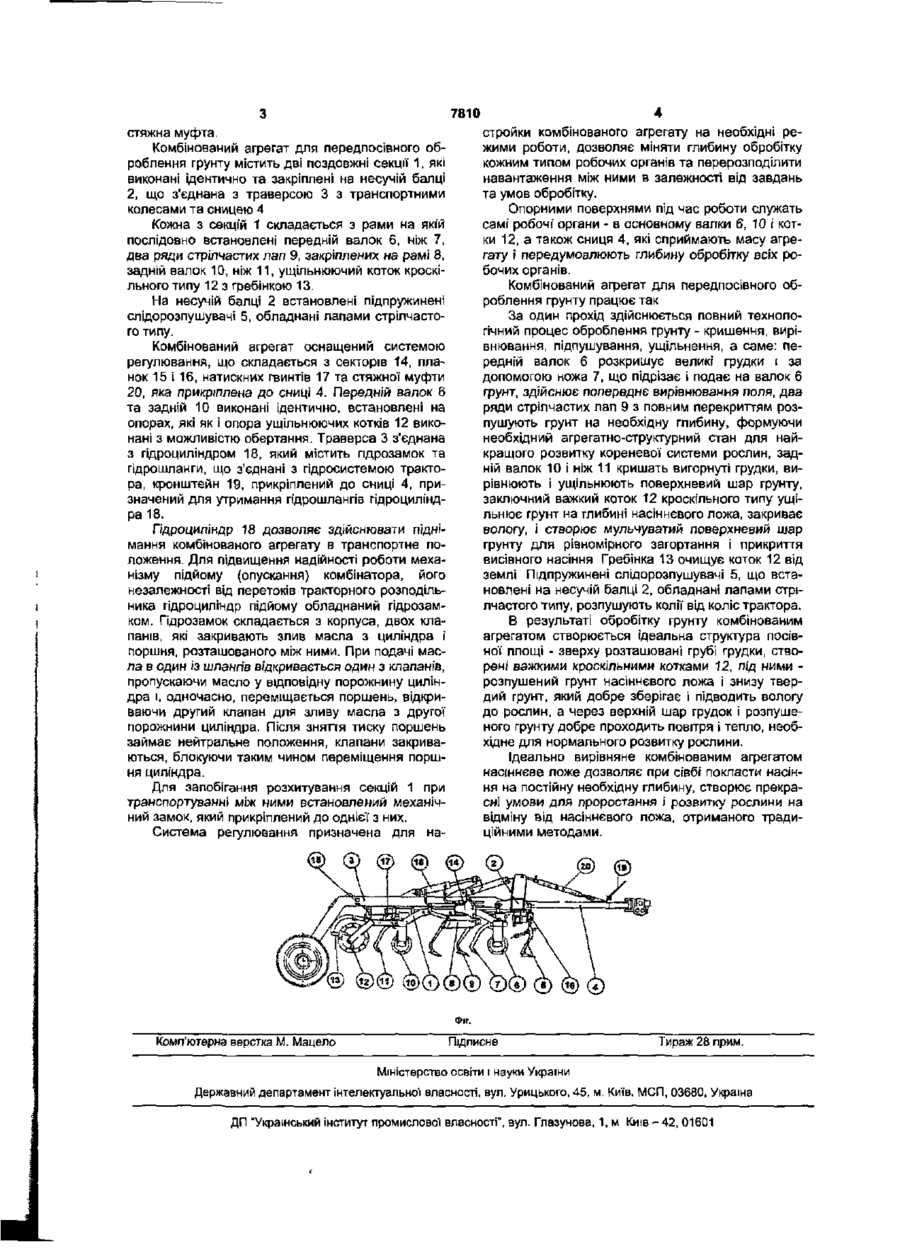

Комбінований агрегат для передпосівного оброблення грунту, що містить секцію з пристроями кришіння, вирівнювання, ущільнення та сницю, який відрізняється тим, що додатково містить другу ідентично виконану секцію, закріплену як і першу на несучій балці, що з'єднана з сницею та траверсою з транспортними колесами, систему регулювання та гідроциліндр, який обладнано гідрозамком, з'єднаний з траверсою, а гідрошлангами - з гідросистемою трактора, а на несучій балці встановлені слідорозпушувачі, обладнані лапами стрілчастого типу, причому кожна з секцій містить раму, на якій послідовно встановлені передній валок, ніж, два ряди стрілчастих лап, закріплених на рамі, задній валок, ніж, ущільнюючий коток кроскільного типу з гребінкою, між секціями встановлений механічний замок, який прикріплений до однієї" з них, до сниці прикріплена стяжна муфта системи регулювання та кронштейн, а передній і задній валки, що виконані ідентично, та ущільнюючі котки встановлені на опорах з можливістю обертання. Корисна модель відноситься до сільського господарства, а саме до механізмів, що призначені для поверхневого передпосівного оброблення грунту. Відомий комбінований агрегат для передпосівного оброблення грунту, що містить секцію з пристроями кришення грунту, вирівнювання, ущільнення та сницю [Патент № 19266, Україна, А01В49/02, Комбінована машина для вирівнювання поверхні t оброблення грунту. "Промислова власність", 1997, №6]. Однак відомий агрегат не дозволяє забезпечити високу ефективність обробітку гранту, так як не витримує необхідної глибини, потребує неодноразового проходу трактора з знаряддями, що приводить до утрамбування грунту і тим самим впливає на норми сходів насіння і їх рівномірність. В основу корисної моделі поставлено завдання створити комбінований агрегат для передпосівного оброблення ґрунту, який би за рахунок введення додаткових елементів дозволив би забезпечити високу ефективність обробітку грунту та експлуатаційну надійність агрегату. Поставлене завдання досягається тим, що комбінований агрегат для передпосівного оброблення грунту, що містить секцію з пристроями кришіння, вирівнювання, ущільнення та сницю, згідно корисної моделі, додатково містить другу ідентично виконану секцію, закріплену як і першу на несучій балці, що з'єднана з сницею та траверсою з транспортними колесами, систему регулю вання, гідроциліндр, який обладнано гідрозамком та приєднаний до траверси, а гідрошлангами - до гідросистеми трактора, на несучій балці встановлені слідорозпушувачі, обладнані лапами стрілчастого типу, причому кожна з секцій містить раму, на якій послідовно встановлені передній валок, ніж, два ряди стрілчастих лап, закріплених на рамі, задній валок, ніж, ущільнюючий коток кроскільного типу з гребінкою, між секціями встановлений механічний замок, який прикріплений до однієї з них, до сниці прикріплена стяжна муфта системи регулювання та кронштейн, а передній і задній валки, що виконані ідентично, та ущільнюючі котки встановлені на опорах з можливістю обертання Таке конструктивне виконання комбінованого агрегату дозволяє забезпечити високу ефективність обробітку грунту з утворенням ідеальної структури посівної площі і отримання високоякісного насіннєвого ложа шляхом суміщення чотирьох операцій технологічного процесу, а саме1 кришення, вирівнювання, підпушування та ущільнення грунту за один прохід. На Фіг. зображений комбінований агрегат для передпосівного обробітку грунту, де - 1 - повздовжня секція, 2 - несуча балка, 3 - траверса з транспортними колесами, 4 - сниця, 5 - слідорозпушувачі, 6 - передній валок, 7 - ніж, 8 - рама, 9 - стрілчасті лапи, 10 - задній валок, 11 - ніж, 12 - коток кроскільного типу, 13 - гребінка, 14 - сектор системи регулювання, 15,16 - планки системи регулювання, 17 - гвинти, 18 - гідроциліндр, 19 - кронштейн, 20 00 7810 стройки комбінованого агрегату на необхідні режими роботи, дозволяє міняти глибину обробітку кожним типом робочих органів та перерозподілити навантаження між ними в залежності від завдань та умов обробітку. Опорними поверхнями під час роботи служать самі робочі органи - в основному валки 6, 10 і котки 12, а також сниця 4, які сприймають масу агрегату і передумовлюють глибину обробітку всіх робочих органів. Комбінований агрегат для передпосівного оброблення грунту працює так За один прохід здійснюється повний технологічний процес оброблення грунту - кришення, вирівнювання, підпушування, ущільнення, а саме: передній валок 6 розкришує великі грудки і за допомогою ножа 7, що підрізає і подає на валок 6 грунт, здійснює попереднє вирівнювання поля, два ряди стрілчастих лап 9 з повним перекриттям розпушують грунт на необхідну глибину, формуючи необхідний агрегатно-структурний стан для найкращого розвитку кореневої системи рослин, задній валок 10 і ніж 11 кришать вигорнуті грудки, вирівнюють і ущільнюють поверхневий шар грунту, заключний важкий коток 12 кроскільного типу ущільнює грунт на глибині насіннєвого ложа, закриває вологу, і створює мульчуватий поверхневий шар грунту для рівномірного загортання і прикриття висівного насіння Гребінка 13 очищує коток 12 від землі Підпружинені слідорозпушувачі 5, що встановлені на несучій балці 2, обладнані лапами стрілчастого типу, розпушують колії від коліс трактора. стяжна муфта. Комбінований агрегат для передпосівного оброблення грунту містить дві поздовжні секції 1, які виконані ідентично та закріплені на несучій балці 2, що з'єднана з траверсою 3 з транспортними колесами та сницею 4 Кожна з секцій 1 складається з рами на якій послідовно встановлені передній валок 6, ніж 7, два ряди стрілчастих лап 9, закріплених на рамі 8, задній валок 10, ніж 11, ущільнюючий коток кроскільного типу 12 з гребінкою 13. На несучій балці 2 встановлені підпружинені слідорозпушувачі 5, обладнані лапами стрілчастого типу. Комбінований агрегат оснащений системою регулювання, що складається з секторів 14, планок 15 і 16, натискних гвинтів 17 та стяжної муфти 20, яка прикріплена до сниці 4. Передній валок 6 та задній 10 виконані ідентично, встановлені на опорах, які як і опора ущільнюючих котків 12 виконані з можливістю обертання. Траверса 3 з'єднана з гідроциліндром 18, який містить пдрозамок та гідрошланги, що з'єднані з гідросистемою трактора, кронштейн 19, прикріплений до сниці 4, призначений для утримання гідрошлангів гідроциліндра 18. Гідроциліндр 18 дозволяє здійснювати піднімання комбінованого агрегату в транспортне положення. Для підвищення надійності роботи механізму підйому (опускання) комбінатора, його незалежності від перетоків тракторного розподільника гідроциліндр підйому обладнаний гідрозамком. Пдрозамок складається з корпуса, двох клапанів, які закривають злив масла з циліндра і поршня, розташованого між ними. При подачі масла в один із шлангів відкривається один з клапанів, пропускаючи масло у відповідну порожнину циліндра і, одночасно, переміщається поршень, відкриваючи другий клапан для зливу масла з другої порожнини циліндра. Після зняття тиску поршень займає нейтральне положення, клапани закриваються, блокуючи таким чином переміщення поршня циліндра. В результаті обробітку грунту комбінованим агрегатом створюється ідеальна структура посівної площі - зверху розташовані грубі грудки, створені важкими кроскільними котками 12, під ними розпушений грунт насіннєвого ложа і знизу твердий грунт, який добре зберігає і підводить вологу до рослин, а через верхній шар грудок і розпушеного грунту добре проходить повітря і тепло, необхідне для нормального розвитку рослини. Ідеально вирівняне комбінованим агрегатом насіннєве ложе дозволяє при сівбі покласти насіння на постійну необхідну глибину, створює прекрасні умови для проростання і розвитку рослини на відміну від насіннєвого ложа, отриманого традиційними методами. Для запобігання розхитування секцій 1 при транспортуванні між ними встановлений механічний замок, який прикріплений до однієї з них. Система регулювання призначена для на Фіг. Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуально'і власності, вул. Урицького, 45, м, Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Combined unit for presowing soil treatment

Назва патенту російською

Комбинированный агрегат для предпосевной обработки почвы

МПК / Мітки

МПК: A01B 49/02

Мітки: оброблення, передпосівного, грунту, комбінований, агрегат
