Рейкове скріплення

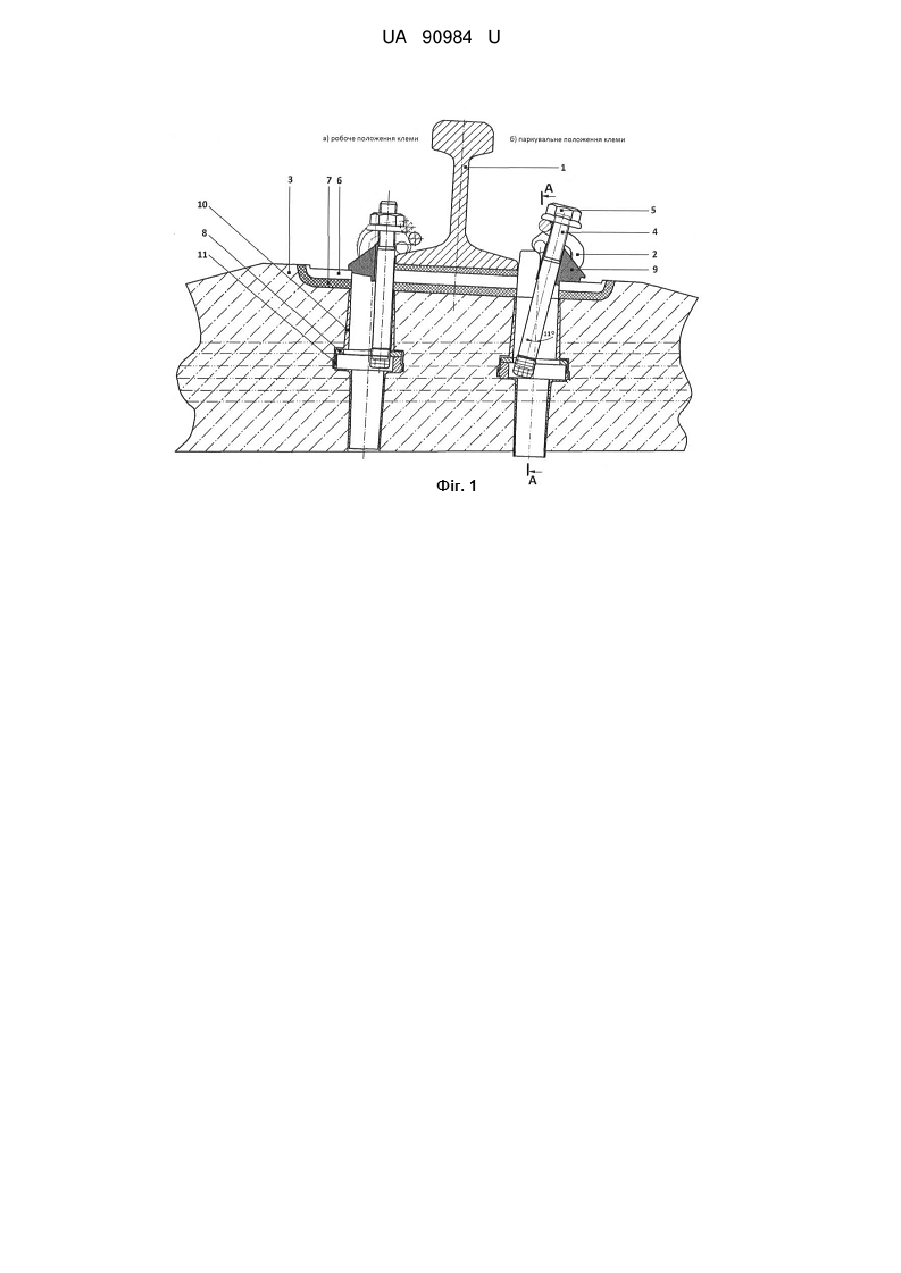

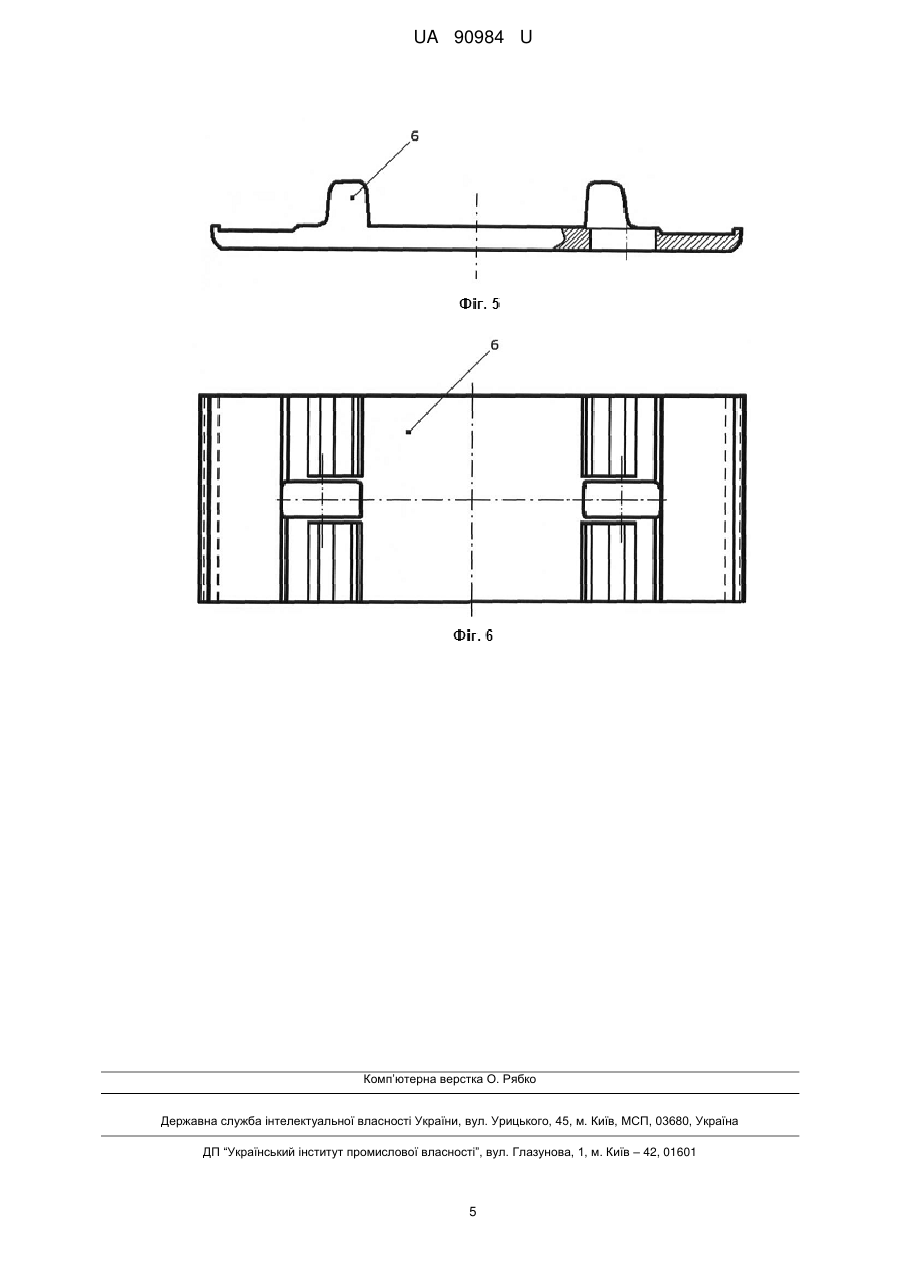

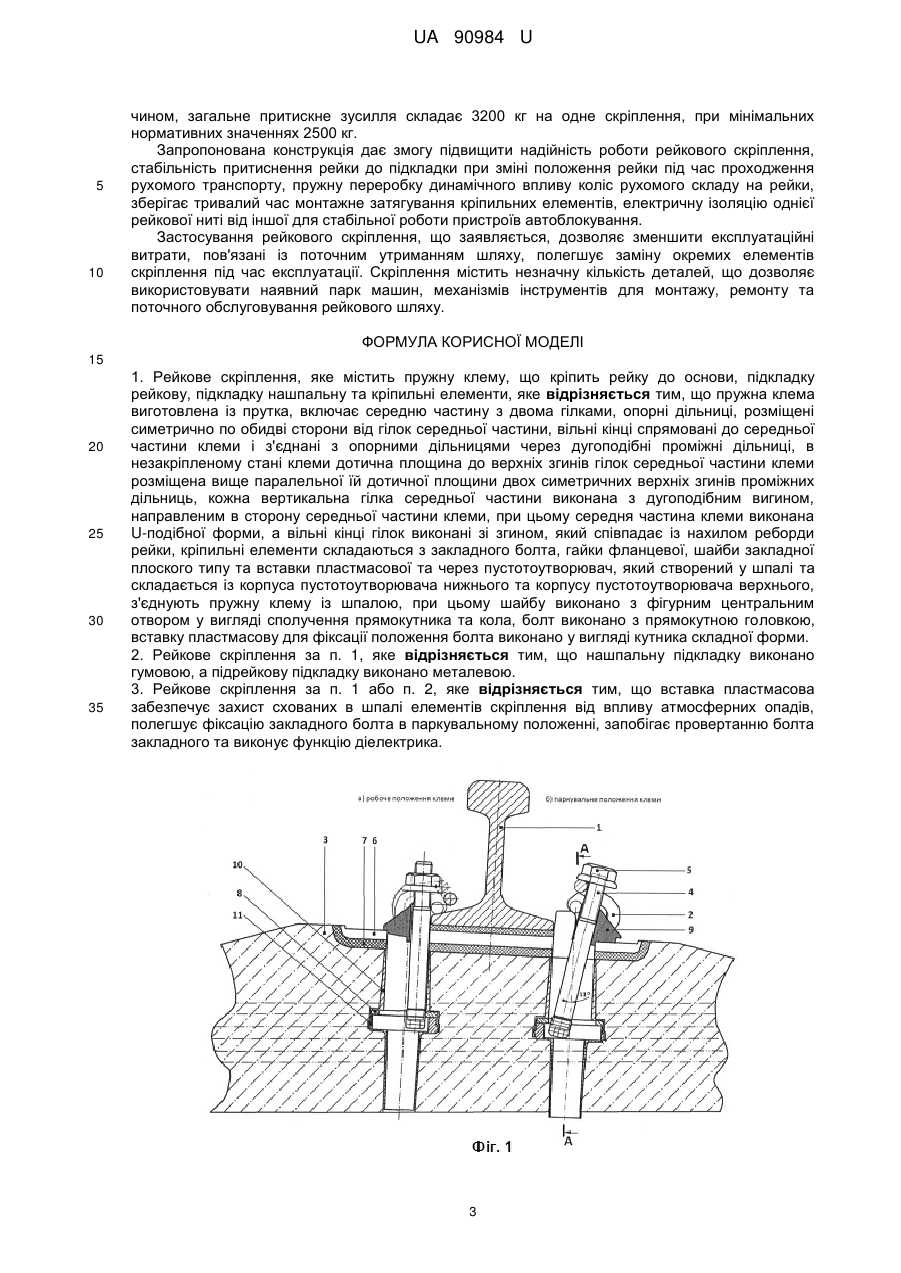

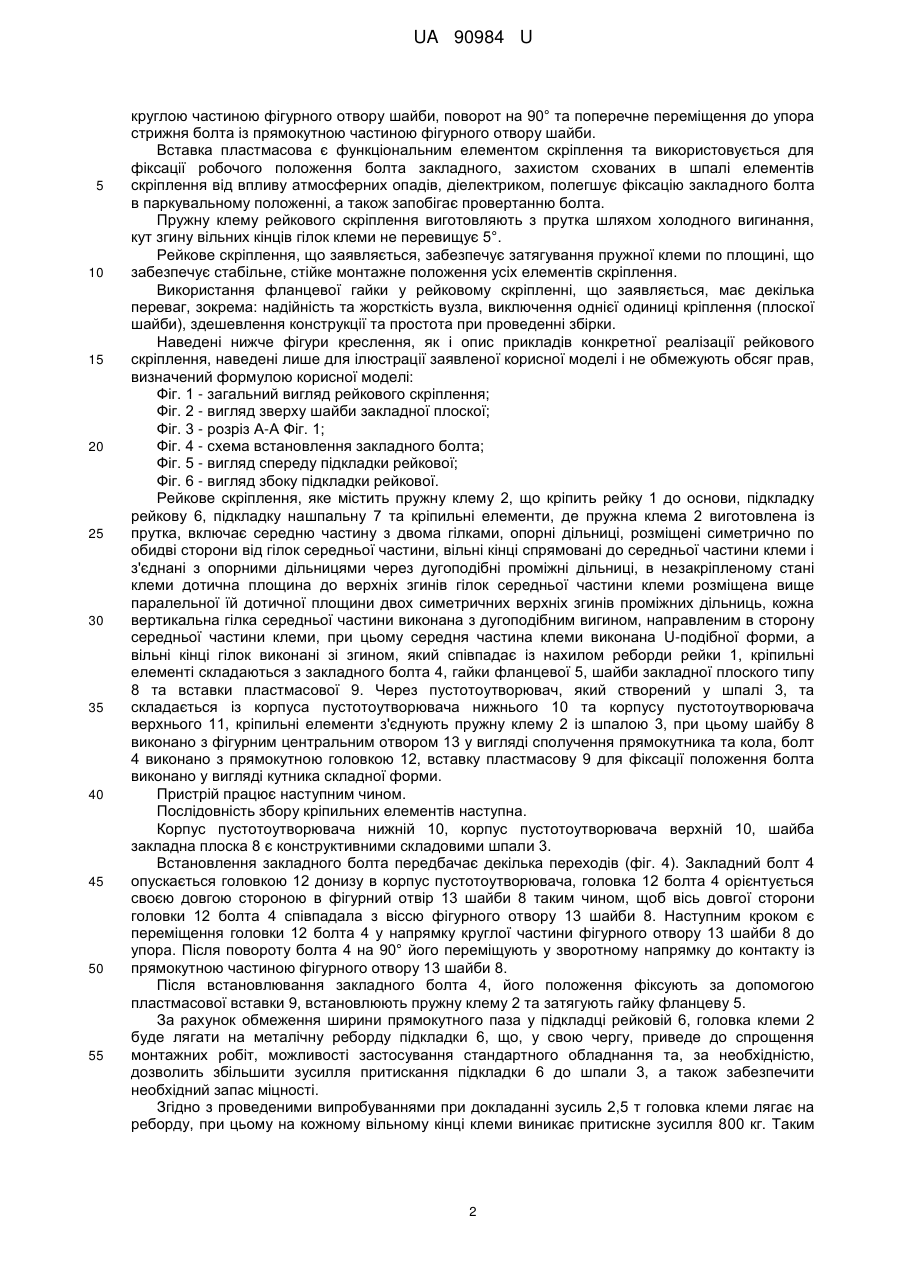

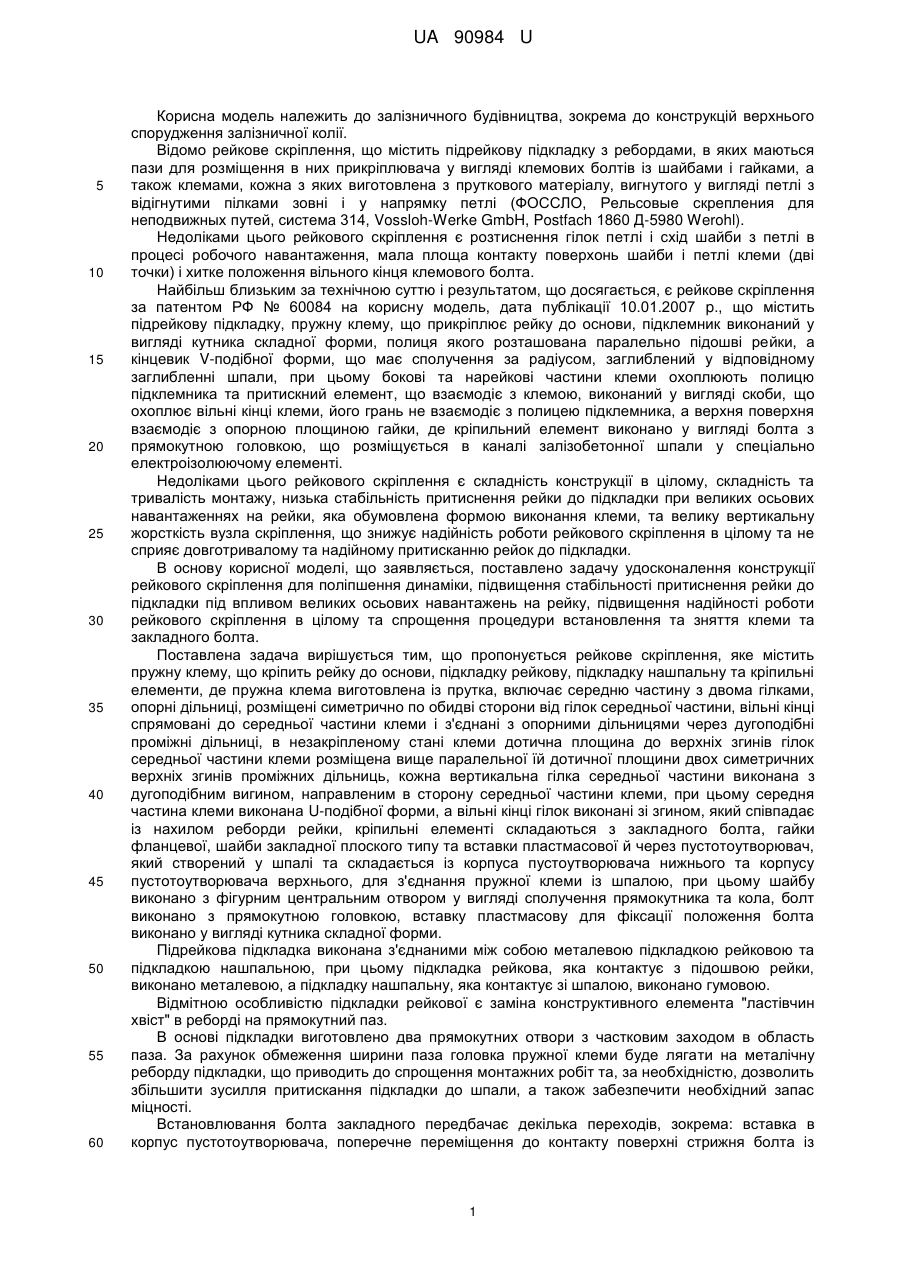

Реферат: Рейкове скріплення містить пружну клему, що кріпить рейку до основи, підкладку рейкову, підкладку нашпальну та кріпильні елементи. Пружна клема виготовлена із прутка, включає середню частину з двома гілками, опорні дільниці, розміщені симетрично по обидві сторони від гілок середньої частини, вільні кінці спрямовані до середньої частини клеми і з'єднані з опорними дільницями через дугоподібні проміжні дільниці. В незакріпленому стані клеми дотична площина до верхніх згинів гілок середньої частини клеми розміщена вище паралельної їй дотичної площини двох симетричних верхніх згинів проміжних дільниць, кожна вертикальна гілка середньої частини виконана з дугоподібним вигином, направленим в сторону середньої частини клеми. При цьому середня частина клеми виконана U-подібної форми, а вільні кінці гілок виконані зі згином, який співпадає із нахилом реборди рейки. Кріпильні елементі складаються з закладного болта, гайки фланцевої, шайби закладної плоского типу та вставки пластмасової. Через пустотоутворювач, який створений у шпалі та складається із корпуса пустотоутворювача нижнього та корпусу пустотоутворювача верхнього, з'єднують пружну клему із шпалою, при цьому шайбу виконано з фігурним центральним отвором у вигляді сполучення прямокутника та кола, болт виконано з прямокутною головкою, вставку пластмасову для фіксації положення болта виконано у вигляді кутника складної форми. UA 90984 U (54) РЕЙКОВЕ СКРІПЛЕННЯ UA 90984 U UA 90984 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до залізничного будівництва, зокрема до конструкцій верхнього спорудження залізничної колії. Відомо рейкове скріплення, що містить підрейкову підкладку з ребордами, в яких маються пази для розміщення в них прикріплювача у вигляді клемових болтів із шайбами і гайками, а також клемами, кожна з яких виготовлена з пруткового матеріалу, вигнутого у вигляді петлі з відігнутими пілками зовні і у напрямку петлі (ФОССЛО, Рельсовые скрепления для неподвижных путей, система 314, Vossloh-Werke GmbH, Postfach 1860 Д-5980 Werohl). Недоліками цього рейкового скріплення є розтиснення гілок петлі і схід шайби з петлі в процесі робочого навантаження, мала площа контакту поверхонь шайби і петлі клеми (дві точки) і хитке положення вільного кінця клемового болта. Найбільш близьким за технічною суттю і результатом, що досягається, є рейкове скріплення за патентом РФ № 60084 на корисну модель, дата публікації 10.01.2007 p., що містить підрейкову підкладку, пружну клему, що прикріплює рейку до основи, підклемник виконаний у вигляді кутника складної форми, полиця якого розташована паралельно підошві рейки, а кінцевик V-подібної форми, що має сполучення за радіусом, заглиблений у відповідному заглибленні шпали, при цьому бокові та нарейкові частини клеми охоплюють полицю підклемника та притискний елемент, що взаємодіє з клемою, виконаний у вигляді скоби, що охоплює вільні кінці клеми, його грань не взаємодіє з полицею підклемника, а верхня поверхня взаємодіє з опорною площиною гайки, де кріпильний елемент виконано у вигляді болта з прямокутною головкою, що розміщується в каналі залізобетонної шпали у спеціально електроізолюючому елементі. Недоліками цього рейкового скріплення є складність конструкції в цілому, складність та тривалість монтажу, низька стабільність притиснення рейки до підкладки при великих осьових навантаженнях на рейки, яка обумовлена формою виконання клеми, та велику вертикальну жорсткість вузла скріплення, що знижує надійність роботи рейкового скріплення в цілому та не сприяє довготривалому та надійному притисканню рейок до підкладки. В основу корисної моделі, що заявляється, поставлено задачу удосконалення конструкції рейкового скріплення для поліпшення динаміки, підвищення стабільності притиснення рейки до підкладки під впливом великих осьових навантажень на рейку, підвищення надійності роботи рейкового скріплення в цілому та спрощення процедури встановлення та зняття клеми та закладного болта. Поставлена задача вирішується тим, що пропонується рейкове скріплення, яке містить пружну клему, що кріпить рейку до основи, підкладку рейкову, підкладку нашпальну та кріпильні елементи, де пружна клема виготовлена із прутка, включає середню частину з двома гілками, опорні дільниці, розміщені симетрично по обидві сторони від гілок середньої частини, вільні кінці спрямовані до середньої частини клеми і з'єднані з опорними дільницями через дугоподібні проміжні дільниці, в незакріпленому стані клеми дотична площина до верхніх згинів гілок середньої частини клеми розміщена вище паралельної їй дотичної площини двох симетричних верхніх згинів проміжних дільниць, кожна вертикальна гілка середньої частини виконана з дугоподібним вигином, направленим в сторону середньої частини клеми, при цьому середня частина клеми виконана U-подібної форми, а вільні кінці гілок виконані зі згином, який співпадає із нахилом реборди рейки, кріпильні елементі складаються з закладного болта, гайки фланцевої, шайби закладної плоского типу та вставки пластмасової й через пустотоутворювач, який створений у шпалі та складається із корпуса пустоутворювача нижнього та корпусу пустотоутворювача верхнього, для з'єднання пружної клеми із шпалою, при цьому шайбу виконано з фігурним центральним отвором у вигляді сполучення прямокутника та кола, болт виконано з прямокутною головкою, вставку пластмасову для фіксації положення болта виконано у вигляді кутника складної форми. Підрейкова підкладка виконана з'єднаними між собою металевою підкладкою рейковою та підкладкою нашпальною, при цьому підкладка рейкова, яка контактує з підошвою рейки, виконано металевою, а підкладку нашпальну, яка контактує зі шпалою, виконано гумовою. Відмітною особливістю підкладки рейкової є заміна конструктивного елемента "ластівчин хвіст" в реборді на прямокутний паз. В основі підкладки виготовлено два прямокутних отвори з частковим заходом в область паза. За рахунок обмеження ширини паза головка пружної клеми буде лягати на металічну реборду підкладки, що приводить до спрощення монтажних робіт та, за необхідністю, дозволить збільшити зусилля притискання підкладки до шпали, а також забезпечити необхідний запас міцності. Встановлювання болта закладного передбачає декілька переходів, зокрема: вставка в корпус пустотоутворювача, поперечне переміщення до контакту поверхні стрижня болта із 1 UA 90984 U 5 10 15 20 25 30 35 40 45 50 55 круглою частиною фігурного отвору шайби, поворот на 90° та поперечне переміщення до упора стрижня болта із прямокутною частиною фігурного отвору шайби. Вставка пластмасова є функціональним елементом скріплення та використовується для фіксації робочого положення болта закладного, захистом схованих в шпалі елементів скріплення від впливу атмосферних опадів, діелектриком, полегшує фіксацію закладного болта в паркувальному положенні, а також запобігає провертанню болта. Пружну клему рейкового скріплення виготовляють з прутка шляхом холодного вигинання, кут згину вільних кінців гілок клеми не перевищує 5°. Рейкове скріплення, що заявляється, забезпечує затягування пружної клеми по площині, що забезпечує стабільне, стійке монтажне положення усіх елементів скріплення. Використання фланцевої гайки у рейковому скріпленні, що заявляється, має декілька переваг, зокрема: надійність та жорсткість вузла, виключення однієї одиниці кріплення (плоскої шайби), здешевлення конструкції та простота при проведенні збірки. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації рейкового скріплення, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд рейкового скріплення; Фіг. 2 - вигляд зверху шайби закладної плоскої; Фіг. 3 - розріз А-А Фіг. 1; Фіг. 4 - схема встановлення закладного болта; Фіг. 5 - вигляд спереду підкладки рейкової; Фіг. 6 - вигляд збоку підкладки рейкової. Рейкове скріплення, яке містить пружну клему 2, що кріпить рейку 1 до основи, підкладку рейкову 6, підкладку нашпальну 7 та кріпильні елементи, де пружна клема 2 виготовлена із прутка, включає середню частину з двома гілками, опорні дільниці, розміщені симетрично по обидві сторони від гілок середньої частини, вільні кінці спрямовані до середньої частини клеми і з'єднані з опорними дільницями через дугоподібні проміжні дільниці, в незакріпленому стані клеми дотична площина до верхніх згинів гілок середньої частини клеми розміщена вище паралельної їй дотичної площини двох симетричних верхніх згинів проміжних дільниць, кожна вертикальна гілка середньої частини виконана з дугоподібним вигином, направленим в сторону середньої частини клеми, при цьому середня частина клеми виконана U-подібної форми, а вільні кінці гілок виконані зі згином, який співпадає із нахилом реборди рейки 1, кріпильні елементі складаються з закладного болта 4, гайки фланцевої 5, шайби закладної плоского типу 8 та вставки пластмасової 9. Через пустотоутворювач, який створений у шпалі 3, та складається із корпуса пустотоутворювача нижнього 10 та корпусу пустотоутворювача верхнього 11, кріпильні елементи з'єднують пружну клему 2 із шпалою 3, при цьому шайбу 8 виконано з фігурним центральним отвором 13 у вигляді сполучення прямокутника та кола, болт 4 виконано з прямокутною головкою 12, вставку пластмасову 9 для фіксації положення болта виконано у вигляді кутника складної форми. Пристрій працює наступним чином. Послідовність збору кріпильних елементів наступна. Корпус пустотоутворювача нижній 10, корпус пустотоутворювача верхній 10, шайба закладна плоска 8 є конструктивними складовими шпали 3. Встановлення закладного болта передбачає декілька переходів (фіг. 4). Закладний болт 4 опускається головкою 12 донизу в корпус пустотоутворювача, головка 12 болта 4 орієнтується своєю довгою стороною в фігурний отвір 13 шайби 8 таким чином, щоб вісь довгої сторони головки 12 болта 4 співпадала з віссю фігурного отвору 13 шайби 8. Наступним кроком є переміщення головки 12 болта 4 у напрямку круглої частини фігурного отвору 13 шайби 8 до упора. Після повороту болта 4 на 90° його переміщують у зворотному напрямку до контакту із прямокутною частиною фігурного отвору 13 шайби 8. Після встановлювання закладного болта 4, його положення фіксують за допомогою пластмасової вставки 9, встановлюють пружну клему 2 та затягують гайку фланцеву 5. За рахунок обмеження ширини прямокутного паза у підкладці рейковій 6, головка клеми 2 буде лягати на металічну реборду підкладки 6, що, у свою чергу, приведе до спрощення монтажних робіт, можливості застосування стандартного обладнання та, за необхідністю, дозволить збільшити зусилля притискання підкладки 6 до шпали 3, а також забезпечити необхідний запас міцності. Згідно з проведеними випробуваннями при докладанні зусиль 2,5 т головка клеми лягає на реборду, при цьому на кожному вільному кінці клеми виникає притискне зусилля 800 кг. Таким 2 UA 90984 U 5 10 чином, загальне притискне зусилля складає 3200 кг на одне скріплення, при мінімальних нормативних значеннях 2500 кг. Запропонована конструкція дає змогу підвищити надійність роботи рейкового скріплення, стабільність притиснення рейки до підкладки при зміні положення рейки під час проходження рухомого транспорту, пружну переробку динамічного впливу коліс рухомого складу на рейки, зберігає тривалий час монтажне затягування кріпильних елементів, електричну ізоляцію однієї рейкової ниті від іншої для стабільної роботи пристроїв автоблокування. Застосування рейкового скріплення, що заявляється, дозволяє зменшити експлуатаційні витрати, пов'язані із поточним утриманням шляху, полегшує заміну окремих елементів скріплення під час експлуатації. Скріплення містить незначну кількість деталей, що дозволяє використовувати наявний парк машин, механізмів інструментів для монтажу, ремонту та поточного обслуговування рейкового шляху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Рейкове скріплення, яке містить пружну клему, що кріпить рейку до основи, підкладку рейкову, підкладку нашпальну та кріпильні елементи, яке відрізняється тим, що пружна клема виготовлена із прутка, включає середню частину з двома гілками, опорні дільниці, розміщені симетрично по обидві сторони від гілок середньої частини, вільні кінці спрямовані до середньої частини клеми і з'єднані з опорними дільницями через дугоподібні проміжні дільниці, в незакріпленому стані клеми дотична площина до верхніх згинів гілок середньої частини клеми розміщена вище паралельної їй дотичної площини двох симетричних верхніх згинів проміжних дільниць, кожна вертикальна гілка середньої частини виконана з дугоподібним вигином, направленим в сторону середньої частини клеми, при цьому середня частина клеми виконана U-подібної форми, а вільні кінці гілок виконані зі згином, який співпадає із нахилом реборди рейки, кріпильні елементи складаються з закладного болта, гайки фланцевої, шайби закладної плоского типу та вставки пластмасової та через пустотоутворювач, який створений у шпалі та складається із корпуса пустотоутворювача нижнього та корпусу пустотоутворювача верхнього, з'єднують пружну клему із шпалою, при цьому шайбу виконано з фігурним центральним отвором у вигляді сполучення прямокутника та кола, болт виконано з прямокутною головкою, вставку пластмасову для фіксації положення болта виконано у вигляді кутника складної форми. 2. Рейкове скріплення за п. 1, яке відрізняється тим, що нашпальну підкладку виконано гумовою, а підрейкову підкладку виконано металевою. 3. Рейкове скріплення за п. 1 або п. 2, яке відрізняється тим, що вставка пластмасова забезпечує захист схованих в шпалі елементів скріплення від впливу атмосферних опадів, полегшує фіксацію закладного болта в паркувальному положенні, запобігає провертанню болта закладного та виконує функцію діелектрика. 3 UA 90984 U 4 UA 90984 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
