Формула / Реферат

Свердловинний заряд вибухової речовини, що складається з вибухової речовини, розміщених на детонуючому шнурі двох бойовиків, і забивки, який відрізняється тим, що бойовики зміщенні у різні сторони відносно осі свердловинного заряду.

Текст

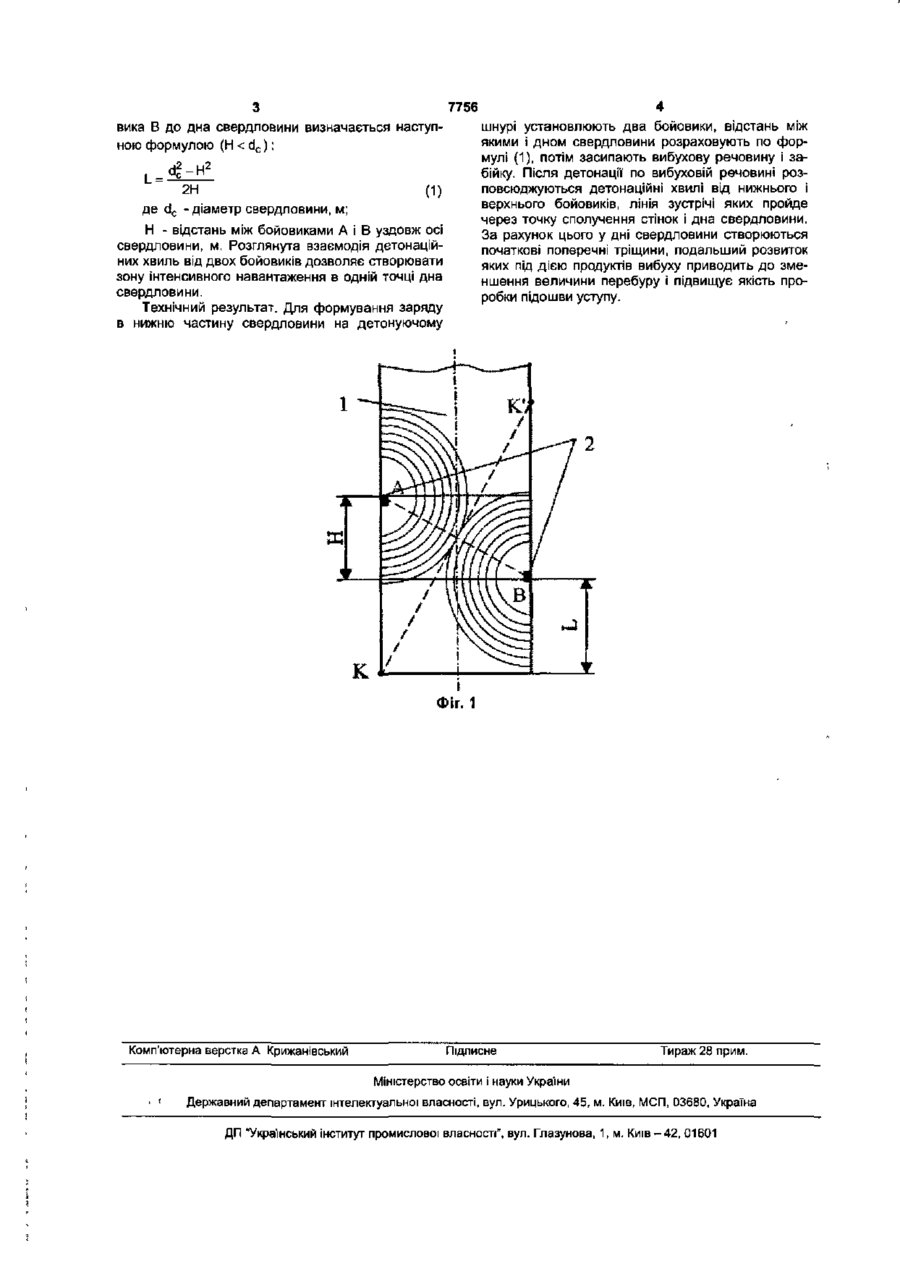

Свердловинний заряд вибухової' речовини, що складається з вибухової речовини, розміщених на детонуючому шнурі двох бойовиків, і забивки, який відрізняється тим, що бойовики зміщенні у різні сторони відносно осі свердловинного заряду. Корисна модель відноситься до гірничої промисловості і може бути використана при вибуховій руйнації гірничих порід. Відома конструкція свердловинного заряду вибухової речовини [див. статтю Фролов 0 0. "Використання ефекту зустрічі детонаційних хвиль для підсилення дії вибуху на рівні підошви уступу". - Вісник НТУУ "Київський політехнічний інститут". Серія "Гірництво": 36 наук пр - Київ: НТУУ "КПІ": ЗАТ'Техновибух", 2002. - С.63 - 65.], що складається з вибухової' речовини, розміщених вздовж вісі заряду на детонуючому шнурі двох бойовиків і забійки Бойовики в розглянутому заряді розміщуються таким чином, щоб детонаційні хвилі, які поширюються від нижнього і верхнього бойовиків по вибуховій речовини зустрілись на рівні підошви уступу Це сприяє створенню поперечних тріщин у даній зоні і зменшує величину перебура свердловини. Недоліком відомого рішення є те, що така конструкція свердловинного заряду не дозволяє суттєво зменшити величину перебуру свердловини тому, що для досягнення потрібного ефекту нижній бойовик повинен розміщуватися нижче рівня підошви уступу В основу корисної моделі поставлена задача створити такий свердловинний заряд, у якому нове конструктивне розміщення бойовиків дозволило б забезпечити можливість зниження величини перебура свердловини з одночасним покращенням проробки підошви уступу. Поставлена задача вирішується тим, що в свердловинному заряді вибухової речовини, що складається з вибухової речовини, розміщених на детонуючому шнурі двох бойовиків і забійки, від повідно до корисної моделі бойовики зміщенні у різні сторони відносно вісі свердловинного заряду, а відстань нижнього бойовика від дна свердловини розраховується по формулі L = ~ (де d c 2Н діаметр свердловини, м; Н - відстань між бойовиками уздовж осі свердловини, м.). Перевага свердловинного заряду, що заявляється, полягає в тому, що завдяки такому конструктивному розміщенню бойовиків знижується величина перебуру і підвищується ефективність вибухового руйнування гірських порід. Це пояснюється тим, що зміщення бойовиків відносно вісі свердловини дозволяє забезпечити зустріч детонаційних хвиль на лінії сполучення дна і стінок свердловини (при дотримуванні розрахункової величини Н), де знаходиться концентратор напруг, що призводить до посилення розвитку поперечних тріщин, які проходять на рівні дна свердловини. При осьовому розташуванні бойовиків неможливо виконати дану умову, а при зсуві бойовиків щодо осі заряду ця умова виконується Розглянемо характер взаємодії' детонаційних хвиль у випадку миттєвого ініціювання ділянки свердловинного заряду (Фіг 1, поз. 1) двома зміщеними по осі бойовиками А і В (Фіг. 1, поз. 2). У цьому випадку зіткнення детонаційних фронтів буде здійснюватися по лінії КК', тобто в зоні точок К і К1 буде спостерігатися більш інтенсивний вплив продуктів вибуху на середовище. При цьому відстань АК=К'В не буде залежати від властивостей детонаційного шнура і вибухової' речовини, а відстань від бойо СО ю 7756 шнурі установлюють два бойовики, відстань між якими і дном свердловини розраховують по формулі (1), потім засипають вибухову речовину і забійку. Після детонації по вибуховій речовині розповсюджуються детонаційні хвилі від нижнього і верхнього бойовиків, лінія зустрічі яких пройде через точку сполучення стінок і дна свердловини. За рахунок цього у дні свердловини створюються початкові поперечні тріщини, подальший розвиток яких під дією продуктів вибуху приводить до зменшення величини перебуру і підвищує якість проробки підошви уступу. вика В до дна свердловини визначається наступною формулою (Н < d c ) : 2Н (1) де d c - діаметр свердловини, м; Н - відстань між бойовиками А і В уздовж осі свердловини, м. Розглянута взаємодія детонаційних хвиль від двох бойовиків дозволяє створювати зону інтенсивного навантаження в одній точці дна свердловини. Технічний результат. Для формування заряду в нижню частину свердловини на детонуючому Фіг. 1 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Well charge

Автори англійською

Vorobiiov Viktor Vasyliovych, Vorobiov Viktor Vasyliovych, Schetynin Viktor Terentiiovych, Peiev Andrii Mykhailovych, Vorobiova Larysa Dmytrivna, Lotous Kostiantyn Viktorovych

Назва патенту російською

Скважинный заряд

Автори російською

Воробьев Виктор Васильевич, Щетинин Виктор Терентиевич, Пеев Андрей Михайлович, Воробьева Лариса Дмитриевна, Лотоус Константин Викторович

МПК / Мітки

МПК: F42D 1/08, F42D 3/04

Мітки: свердловинний, заряд
