Фрикційна передача

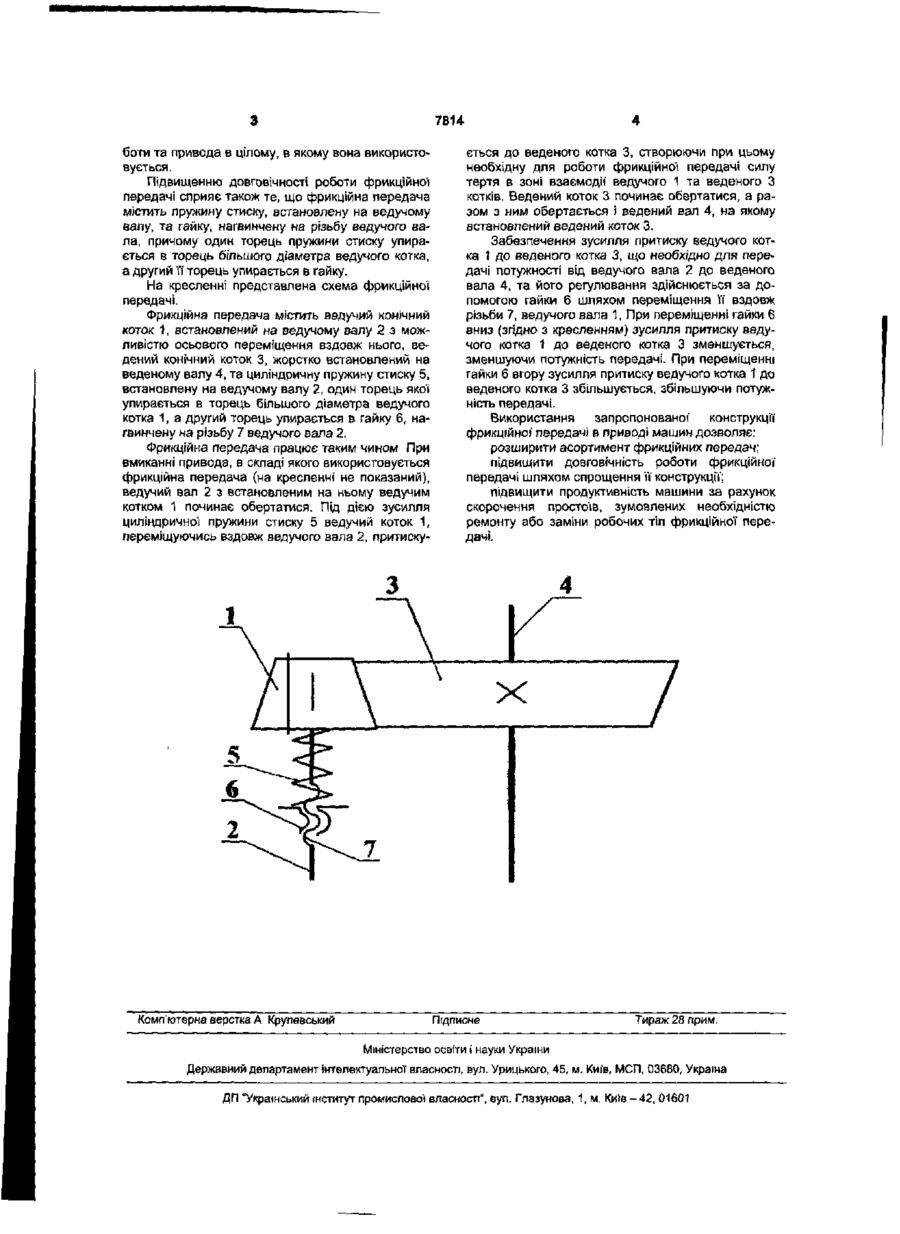

1. Фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, яка відрізняється тим, що котки виконані коніч ними з однаковою конусністю і встановлені на валах таким чином, що їхні більші діаметри розташовані протилежно один одному, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплено на веденому валу. 2. Фрикційна передача за п 1, яка відрізняється тим, що містить пружину стиску, встановлену на ведучому валу, та гайку, нагвинчену на різьбу ведучого вала, причому один торець пружини стиску упирається в торець більшого діаметра ведучого котка, а другий її торець упирається в гайку. Корисна модель відноситься до загального машинобудування, а саме до фрикційної передачі привода машин Відома фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно [див Гузенков П.Г. Детали машин М., Высшая школа, 1982, с. 114, рис. 10.1,а]. Необхідність виконання одного із котків рухомим (встановлення вала, на якому закріплено даний коток, на рухомих опорах) Із можливістю притискання до іншого, що є необхідною умовою передачі потужності, ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність її" роботи та привода в цілому, в якому вона використовується. Відома також фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно [див Хом'як О.М., Піпа Б.Ф. Передачі. К, КНУТД, 2003, с 23, рис. 2.1,а]. Необхідність виконання і в цьому випадку одного Із котків рухомим із можливістю притискання до іншого, що є необхідною умовою передачі потужності, ускладнює, як І раніше, конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи та привода в цілому, в якому вона використовується. Таким чином в основу корисної моделі покладена задача створити таку конструкцію фрикційної передачі, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довго вічності роботи фрикційної передачі Поставлена задача вирішена тим, що у фрикційній передачі, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, згідно з корисною моделлю, котки виконано конічними з однаковою конусністю і встановлені на валах таким чином, що їхні більші діаметри розташовані протилежно один одному, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплено на веденому валу Вирішенню поставленої задачі підвищення довговічності роботи фрикційної передачі сприяє також те, що фрикційна передача містить пружину стиску, встановлену на ведучому валу, та гайку, нагвинчену на різьбу ведучого вала, причому один торець пружини стиску упирається в торець більшого діаметра ведучого котка, а другий її торець упирається в гайку. Виконання ведучого і веденого котків конічними з однаковою конусністю, встановлених на валах таким чином, що їхні більші діаметри розташовані протилежно один одному, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплено на веденому валу, усуває необхідність виконання одного із котків рухомим із можливістю притискання разом з валом до іншого, спрощує конструкцію фрикційної передачі, і, таким чином, підвищує надійність та довговічність її ро со з 7814 боти та привода в цілому, в якому вона використовується. Підвищенню довговічності роботи фрикційної передачі сприяє також те, що фрикційна передача містить пружину стиску, встановлену на ведучому валу, та гайку, нагвинчену на різьбу ведучого вала, причому один торець пружини стиску упирається в торець більшого діаметра ведучого котка, а другий її торець упирається в гайку. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий конічний коток 1, встановлений на ведучому валу 2 з можливістю осьового переміщення вздовж нього, ведений конічний коток 3, жорстко встановлений на веденому валу 4, та циліндричну пружину стиску 5, встановлену на ведучому валу 2, один торець якої упирається в торець більшого діаметра ведучого котка 1, а другий торець упирається в гайку 6, нагвинчену на різьбу 7 ведучого вала 2. Фрикційна передача працює таким чином При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленим на ньому ведучим котком 1 починає обертатися. Під дією зусилля циліндричної пружини стиску 5 ведучий коток 1, переміщуючись вздовж ведучого вала 2, притиску Комп'ютерна верстка А Крулевський ється до веденого котка 3, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії' ведучого 1 та веденого З котків. Ведений коток 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому встановлений ведений коток 3. Забезпечення зусилля притиску ведучого котка 1 до веденого котка 3, що необхідно для передачі потужності від ведучого вала 2 до веденого вала 4, та його регулювання здійснюється за допомогою гайки 6 шляхом переміщення ЇЇ вздовж різьби 7, ведучого вала 1, При переміщенні гайки 6 вниз (згідно з кресленням) зусилля притиску ведучого котка 1 до веденого котка 3 зменшується, зменшуючи потужність передачі. При переміщенні гайки 6 вгору зусилля притиску ведучого котка 1 до веденого котка 3 збільшується, збільшуючи потужність передачі. Використання запропонованої' конструкції фрикційної передачі в приводі машин дозволяє: розширити асортимент фрикційних передач; підвищити довговічність роботи фрикційної передачі шляхом спрощення її конструкції; підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Киш, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
