Машина для лиття багатоколірної підошви взуття

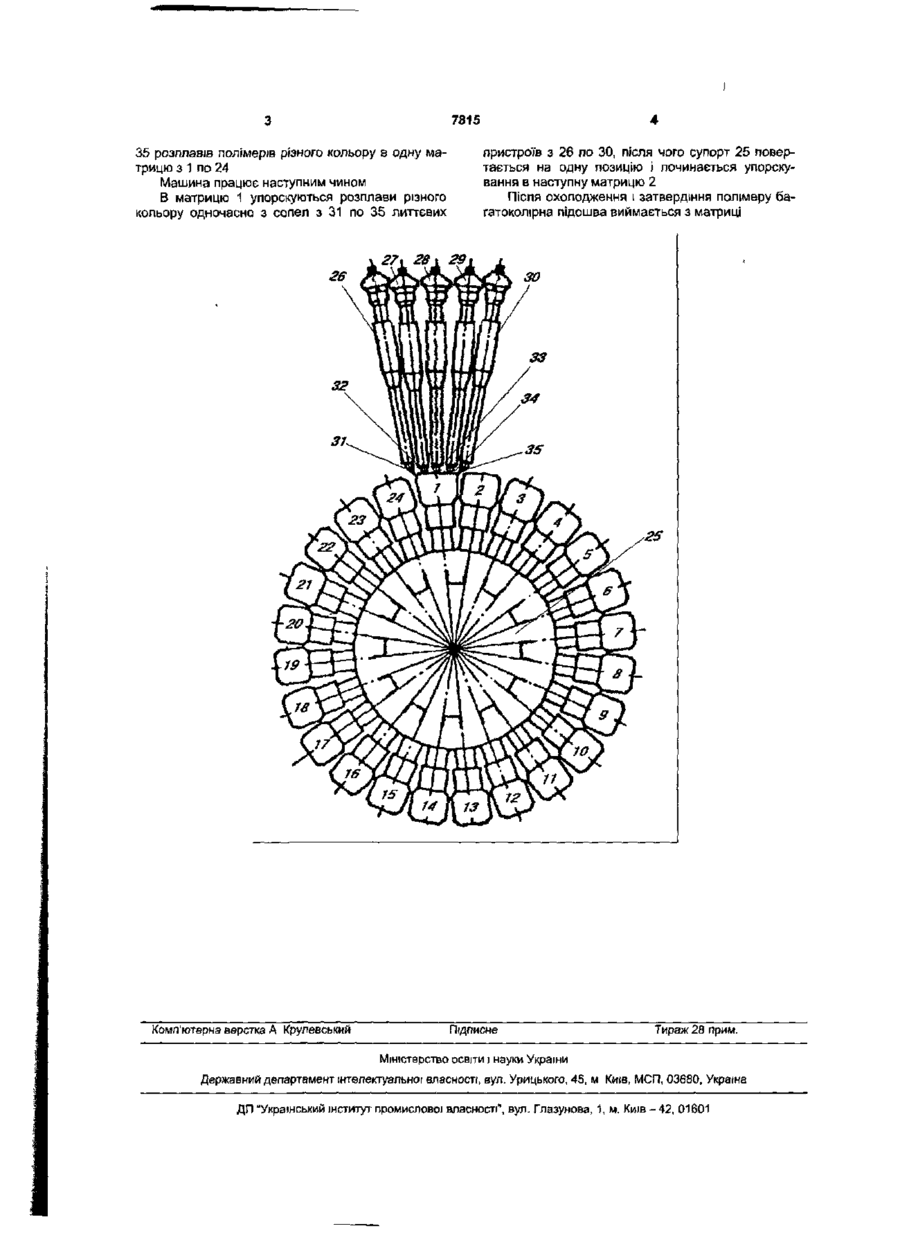

Машина для лиття багатоколірної підошви взуття, що містить поворотний супорт з закріпленими на ньому по колу матрицями та литтєві пристрої з соплами для упорскування розплавів полімерів різного кольору, яка відрізняється тим, що литтєві пристрої' встановлені з можливістю одночасного упорскування з сопел розплавів полімерів різного кольору в одну матрицю. Корисна модель відноситься до взуттєвої промисловості, а саме стосується конструкції машини для лиття багатоколірної підошви взуття. Відома машина для виготовлення гумотекстильного взуття [Альтзицер В С , Красовский В.Д , Меерсон В.Д. Производство обуви из полимерных материалов / под ред. В.А. Берестнева. - Л.' Химия, 1987. - 232 с с. 93], яка складається з поворотного супорта з закріпленими на ньому по колу матрицями та двох литтєвих пристроїв. Дана машина дозволяє отримати розплави полімерів для лиття підошви тільки одного або двох кольорів, що перешкоджає розширенню асортименту взуття, яке виробляється Відома також машина для лиття багатоколірної' підошви взуття [патент СРСР №1556528, МПК A43D 65/00, бюл. №13, 1990], що містить поворотний супорт з закріпленими на ньому по колу матрицями та литтєві пристрої, з соплами для упорскування розплавів полімерів різного кольору. Крім того, литтєві пристрої" встановлені попарно, утворюючи дві пари з відстанями між литтєвими пристроями в кожній парі, рівними кроку між матрицями, при цьому пари литтєвих пристроїв розташовані одна від одної на відстані, що відповідає проміжку, в якому розміщена парна кількість матриць. Дана машина не дозволяє виготовляти підошви з кількістю кольорів, більшою ніж чотири. Крім того, при послідовному упорскуванні розплавів полімерів різного кольору в одну матрицю температура одного з полімерів нижча ніж початкова температура розплаву, що призводить до низької міцності з'єднання [Лапшин В.В. Основы перера ботки термопластов литьём под давлением. - М.: Химия, 1974. - 274 с : с 189]. В основу корисної моделі покладена задача створити таку машину для лиття багатоколірної підошви взуття, в якій шляхом зміни взаємного розташування та кількості елементів забезпечилось би розширення асортименту та підвищення міцності багатоколірних підошов. Поставлена задача досягається тим, що в машині для лиття багатоколірної підошви, яка містить поворотний супорт із матрицями та литтєві пристрої з соплами для упорскування розплавів полімерів різного кольору, згідно з корисною моделлю, литтєві пристрої встановлені з можливістю одночасного упорскування з сопел розплавів полімерів різного кольору в одну матрицю Таке розташування литтєвих пристроїв дозволить виготовляти підошви з кількістю кольорів, що дорівнює кількості литтєвих пристроїв, а також одночасно упорскувати розплави полімерів різного кольору в одну матрицю, що призведе до підвищення міцності з'єднання між собою шарів полімерів різного кольору за рахунок підвищення адгезії внаслідок того, що розплави матимуть однаково високу температуру. Машина для лиття багатоколірної підошви, наприклад, з п'ятьма литтєвими пристроями представлена на рисунку. Машина для лиття багатоколірної підошви має множину матриць з 1 по 24, закріплених навколо поворотного супорта 25, а також литтєві пристрої з 26 по ЗО з соплами з 31 по 35. Литтєві пристрої з 26 по ЗО встановлені навпроти супорта 25 з можливістю одночасного упорскування з сопел з 31 по 7815 35 розплавів полімерів різного кольору в одну матрицю з 1 по 24 Машина працює наступним чином В матрицю 1 упорскуються розплави різного кольору одночасно з сопел з 31 по 35 литтєвих пристроїв з 26 по ЗО, після чого супорт 25 повертається на одну позицію і починається упорскування в наступну матрицю 2 Після охолодження і затвердіння полімеру багатоколірна підошва виймається з матриці 26 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
