Спосіб передачі дискретних електричних сигналів

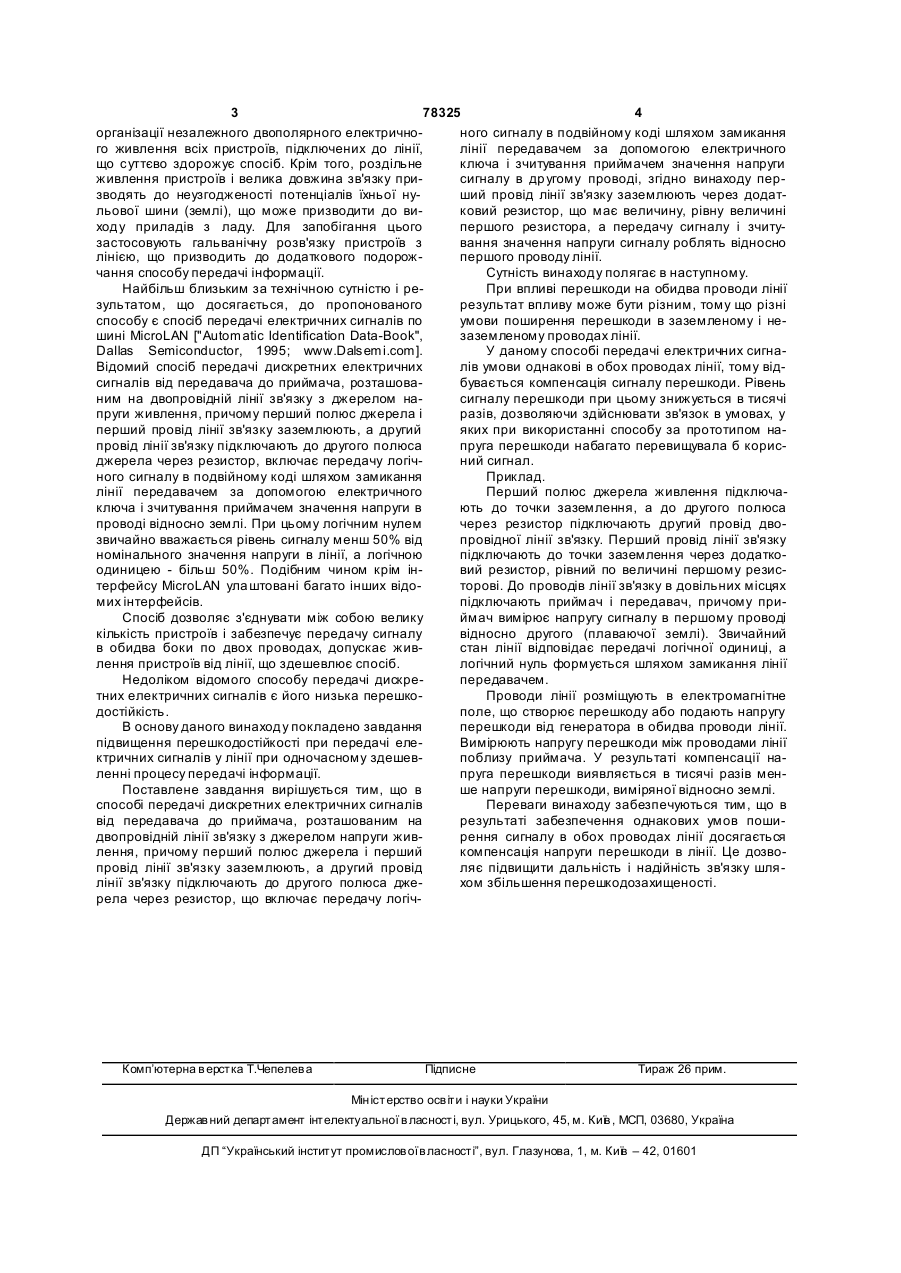

Спосіб передачі дискретних електричних сигналів від передавача до приймача, що розташований на двопровідній лінії зв'язку з джерелом напруги живлення, причому перший полюс джерела і перший провід лінії зв'язку заземлюють, а другий провід лінії зв'язку підключають до другого полюса джерела через резистор, що включає передачу логічного сигналу в двійковому коді шляхом замикання лінії передавачем за допомогою електричного ключа і зчитування приймачем значення напруги сигналу в другому проводі, який відрізняє ться тим, що перший провід лінії зв'язку заземлюють через додатковий резистор, що має величину, рівну величині першого резистора, а передачу сигналу і зчитування значення напруги сигналу здійснюють відносно першого проводу лінії. Даний винахід відноситься до способів передачі інформації, а саме до інтерфейсів зв'язку електронних пристроїв. Відомий спосіб передачі дискретних електричних сигналів у подвійному коді від передавача до приймача, з'єднаними між собою трипровідною лінією зв'язку, із джерелом напруги живлення лінії, суміщеним з передавачем, що включає передачу по одному проводу відносно загального проводу (землі) логічної одиниці і логічного нуля від передавача шляхом установки негативної або позитивної напруги на його виході і зчитування приймачем значення напруги в проводі відносно землі, і передачу сигналу таким же способом по іншому проводу в зворотну сторону за допомогою другої пари передавач - приймач. Спосіб відомий як інтерфейс RS 232 ["Аппаратные средства IBM PC ". Энциклопедия. С-Пб, Изд-во "Питер", 2001, стр.669]. Недоліком відомого способу є низька перешкодозахищеність і мала довжина зв'язку, звичайно не більш 10м. Це пояснюється різними умовами протікання струму в проводах лінії: опір у ланцюзі передавальних проводів вище опору в ланцюзі загального проводу (землі), що сприяє виникненню напруги перешкоди при дії електромагнітних полів. Крім того, спосіб дозволяє передавати інформацію тільки одному приймачеві і потребує організації його незалежного двополярного електричного живлення, що призводить до подорожчання апаратури. Відомий також спосіб передачі дискретних електричних сигналів у подвійному коді від передавача до приймача, розташованим на трипровідній лінії зв'язку з джерелом напруги живлення лінії, суміщеним з передавачем, що включає передачу логічної одиниці шляхом одночасної установки негативної напруги на одному проводі і позитивної напруги на другому проводі відносно третього, передачу логічного нуля шля хом установки близької до нуля напруги на першому і другому проводах відносно логічного нуля третього, і зчитування приймачем значення напруги в першому і другому проводах лінії. Спосіб відомий як інтерфейс RS 485 (Аппаратные средства IBM PC ". Энциклопедия. С - Пб, Изд-во " Питер", 2001, стр.669 ). Спосіб має більш високу перешкодозахищеність і більшу довжину зв'язку - до 1000м, дозволяє з'єднувати між собою велику кількість пристроїв і тому забезпечує передачу сигналу в обидва боки, однак, також як і попередній спосіб, потребує (19) UA (11) 78325 (13) C2 (21) a200500132 (22) 15.09.2003 (24) 15.03.2007 (86) PCT/RU2003/000402, 15.09.2003 (31) 2002125391 (32) 23.09.2002 (33) RU (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Овчінніков Валєрій Васільєвіч, RU (73) Овчінніков Валєрій Васільєвіч, RU (56) RU 2050039 C1, 10.12.1995 SU 1307595 A1, 30.04.1987 DE 19916635 C1, 25.01.2001 Хоровиц П. и др. Искуство схемотехники. Т.1. М.:Мир, 1983. - С.160-161 Аналоговые интегральные системы. Под ред. Дж. Коннели. - М.:Мир, 1977. - С.173-174 3 78325 4 організації незалежного двополярного електричноного сигналу в подвійному коді шляхом замикання го живлення всіх пристроїв, підключених до лінії, лінії передавачем за допомогою електричного що суттєво здорожує спосіб. Крім того, роздільне ключа і зчитування приймачем значення напруги живлення пристроїв і велика довжина зв'язку присигналу в др угому проводі, згідно винаходу перзводять до неузгодженості потенціалів їхньої нуший провід лінії зв'язку заземлюють через додатльової шини (землі), що може призводити до виковий резистор, що має величину, рівну величині ходу приладів з ладу. Для запобігання цього першого резистора, а передачу сигналу і зчитузастосовують гальванічну розв'язку пристроїв з вання значення напруги сигналу роблять відносно лінією, що призводить до додаткового подорожпершого проводу лінії. чання способу передачі інформації. Сутність винаходу полягає в наступному. Найбільш близьким за технічною сутністю і реПри впливі перешкоди на обидва проводи лінії зультатом, що досягається, до пропонованого результат впливу може бути різним, тому що різні способу є спосіб передачі електричних сигналів по умови поширення перешкоди в заземленому і нешині MicroLAN ["Automatic Identification Data-Book", заземленому проводах лінії. Dallas Semiconductor, 1995; www.Dalsemi.com]. У даному способі передачі електричних сигнаВідомий спосіб передачі дискретних електричних лів умови однакові в обох проводах лінії, тому відсигналів від передавача до приймача, розташовабувається компенсація сигналу перешкоди. Рівень ним на двопровідній лінії зв'язку з джерелом насигналу перешкоди при цьому знижується в тисячі пруги живлення, причому перший полюс джерела і разів, дозволяючи здійснювати зв'язок в умовах, у перший провід лінії зв'язку заземлюють, а другий яких при використанні способу за прототипом напровід лінії зв'язку підключають до другого полюса пруга перешкоди набагато перевищувала б корисджерела через резистор, включає передачу логічний сигнал. ного сигналу в подвійному коді шляхом замикання Приклад. лінії передавачем за допомогою електричного Перший полюс джерела живлення підключаключа і зчитування приймачем значення напруги в ють до точки заземлення, а до другого полюса проводі відносно землі. При цьому логічним нулем через резистор підключають другий провід двозвичайно вважається рівень сигналу менш 50% від провідної лінії зв'язку. Перший провід лінії зв'язку номінального значення напруги в лінії, а логічною підключають до точки заземлення через додаткоодиницею - більш 50%. Подібним чином крім інвий резистор, рівний по величині першому резистерфейсу MicroLAN ула штовані багато інших відоторові. До проводів лінії зв'язку в довільних місцях мих інтерфейсів. підключають приймач і передавач, причому приСпосіб дозволяє з'єднувати між собою велику ймач вимірює напругу сигналу в першому проводі кількість пристроїв і забезпечує передачу сигналу відносно другого (плаваючої землі). Звичайний в обидва боки по двох проводах, допускає живстан лінії відповідає передачі логічної одиниці, а лення пристроїв від лінії, що здешевлює спосіб. логічний нуль формується шляхом замикання лінії Недоліком відомого способу передачі дискрепередавачем. тних електричних сигналів є його низька перешкоПроводи лінії розміщують в електромагнітне достійкість. поле, що створює перешкоду або подають напругу В основу даного винаходу покладено завдання перешкоди від генератора в обидва проводи лінії. підвищення перешкодостійкості при передачі елеВимірюють напругу перешкоди між проводами лінії ктричних сигналів у лінії при одночасному здешевпоблизу приймача. У результаті компенсації наленні процесу передачі інформації. пруга перешкоди виявляється в тисячі разів менПоставлене завдання вирішується тим, що в ше напруги перешкоди, виміряної відносно землі. способі передачі дискретних електричних сигналів Переваги винаходу забезпечуються тим, що в від передавача до приймача, розташованим на результаті забезпечення однакових умов пошидвопровідній лінії зв'язку з джерелом напруги живрення сигналу в обох проводах лінії досягається лення, причому перший полюс джерела і перший компенсація напруги перешкоди в лінії. Це дозвопровід лінії зв'язку заземлюють, а другий провід ляє підвищити дальність і надійність зв'язку шлялінії зв'язку підключають до другого полюса джехом збільшення перешкодозахищеності. рела через резистор, що включає передачу логіч Комп’ютерна в ерстка Т.Чепелева Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
