Двигун постійного струму

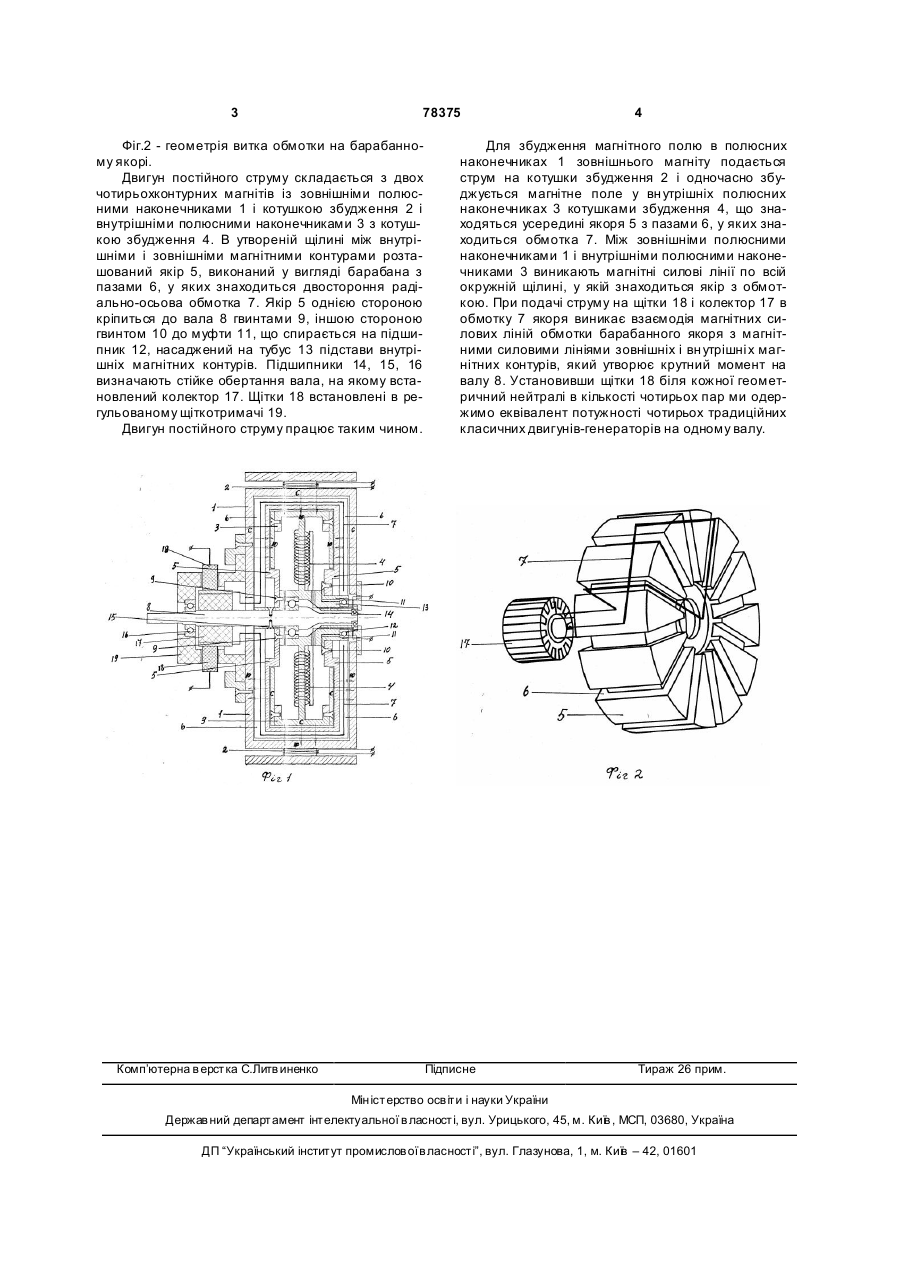

Двигун постійного струму, що містить котушку збудження, магнітні полюси з полюсними наконечниками, якір з колектором на осі, який відрізняється тим, що якір виконаний у вигляді барабана із двосторонньою радіально-осьовою обмоткою і розміщеними в ньому магнітними полюсами у вигляді підковоподібних магнітів з полюсними наконечниками, що мають котушку збудження, причому магнітні полюси (зовнішні) з полюсними наконечниками виконані у вигляді підковоподібних магнітів та створюють з магнітами, розміщеними у барабані щілину по всій окружності. (19) (21) a200503132 (22) 05.04.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Лакатош Валентин Павлович, Лакатош Олександр Валентинович, Лакатош Роман Олександрович, Проценко Сергій Євгенійович (73) Лакатош Валентин Павлович, Лакатош Олександр Валентинович, Лакатош Роман Олександрович, Проценко Сергій Євгенійович (56) UA 61727, 17.11.2003 UA 5034, 15.02.2005 UA 56777, 15.05.2003 RU 2187191, 10.08.2002 SU 1141523, 23.02.85 EP 0018964, 12.11.1980 3 78375 Фіг.2 - геометрія витка обмотки на барабанному якорі. Двигун постійного струму складається з двох чотирьохконтурних магнітів із зовнішніми полюсними наконечниками 1 і котушкою збудження 2 і внутрішніми полюсними наконечниками 3 з котушкою збудження 4. В утвореній щілині між внутрішніми і зовнішніми магнітними контурами розташований якір 5, виконаний у вигляді барабана з пазами 6, у яких знаходиться двостороння радіально-осьова обмотка 7. Якір 5 однією стороною кріпиться до вала 8 гвинтами 9, іншою стороною гвинтом 10 до муфти 11, що спирається на підшипник 12, насаджений на тубус 13 підстави внутрішніх магнітних контурів. Підшипники 14, 15, 16 визначають стійке обертання вала, на якому встановлений колектор 17. Щітки 18 встановлені в регульованому щіткотримачі 19. Двигун постійного струму працює таким чином. Комп’ютерна в ерстка C.Литв иненко 4 Для збудження магнітного полю в полюсних наконечниках 1 зовнішнього магніту подається струм на котушки збудження 2 і одночасно збуджується магнітне поле у вн утрішніх полюсних наконечниках 3 котушками збудження 4, що знаходяться усередині якоря 5 з пазами 6, у яких знаходиться обмотка 7. Між зовнішніми полюсними наконечниками 1 і внутрішніми полюсними наконечниками 3 виникають магнітні силові лінії по всій окружній щілині, у якій знаходиться якір з обмоткою. При подачі струму на щітки 18 і колектор 17 в обмотку 7 якоря виникає взаємодія магнітних силових ліній обмотки барабанного якоря з магнітними силовими лініями зовнішніх і вн утрішні х магнітних контурів, який утворює крутний момент на валу 8. Установивши щітки 18 біля кожної геометричний нейтралі в кількості чотирьох пар ми одержимо еквівалент потужності чотирьох традиційних класичних двигунів-генераторів на одному валу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
