Спосіб одержання постійного струму і пристрій для його здійснення

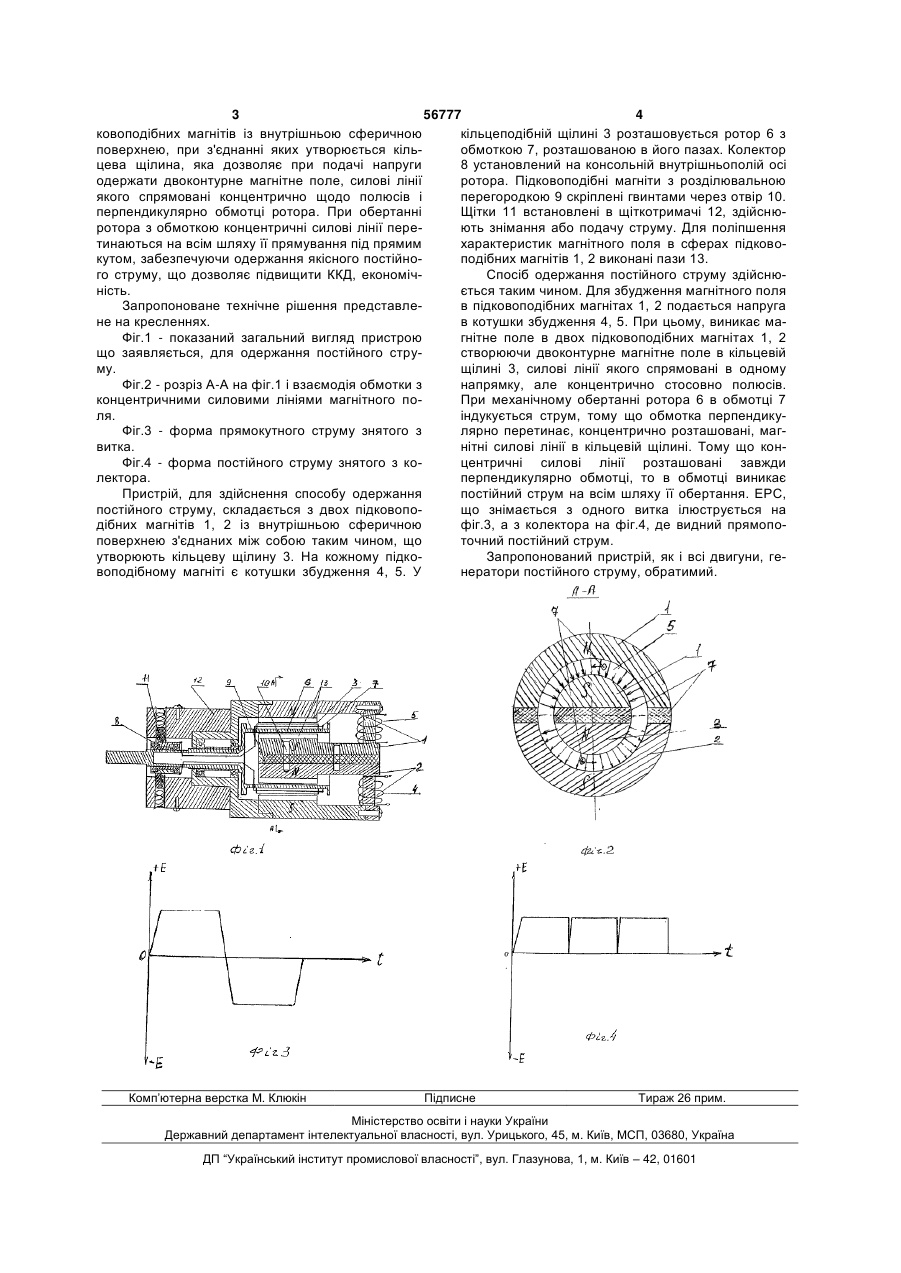

1. Спосіб одержання постійного струму, що полягає в обертанні витка в постійному магнітному полі, який відрізняється тим, що створюють двоконтурне магнітне поле, магнітні силові лінії якого розташовані в одному напрямку і перпендикулярно перетинаються витками на всьому шляху його руху. 2. Пристрій для одержання постійного струму, що містить обмотку збудження, магнітні полюси, ротор з обмоткою, розміщений на осі, і колектор, який відрізняється тим, що магнітні полюси виконані у вигляді двох підковоподібних магнітів із внутрішньою сферичною поверхнею, з'єднаних між собою таким чином, що утворюють кільцеву щілину, всередині якої розташований ротор з обмоткою, яка міститься в його пазах. (19) (21) 2002097341 (22) 10.09.2002 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Лакатош Валентин Павлович, Лакатош Олександр Валентинович, Проценко Сергій Євгенійович (73) Лакатош Валентин Павлович, Лакатош Олександр Валентинович, Проценко Сергій Євгенійович (56) Кацман М.М. "Электрические машины" изд. "Высшая школа" 1990г., г.Москва, стр.425 Ландсберг Г.С. "Элементарный учебник физики" изд. "Накука", Москва 1969г., стр.406, 466, 496 US 4055785, H02K29/00, 25.10.1977 US 4491753, H02K7/12, 01.01.1985 US 5081388, H02K1/22, 14.01.1992 3 56777 4 ковоподібних магнітів із внутрішньою сферичною кільцеподібній щілині 3 розташовується ротор 6 з поверхнею, при з'єднанні яких утворюється кільобмоткою 7, розташованою в його пазах. Колектор цева щілина, яка дозволяє при подачі напруги 8 установлений на консольній внутрішньополій осі одержати двоконтурне магнітне поле, силові лінії ротора. Підковоподібні магніти з розділювальною якого спрямовані концентрично щодо полюсів і перегородкою 9 скріплені гвинтами через отвір 10. перпендикулярно обмотці ротора. При обертанні Щітки 11 встановлені в щіткотримачі 12, здійснюротора з обмоткою концентричні силові лінії переють знімання або подачу струму. Для поліпшення тинаються на всім шляху її прямування під прямим характеристик магнітного поля в сферах підковокутом, забезпечуючи одержання якісного постійноподібних магнітів 1, 2 виконані пази 13. го струму, що дозволяє підвищити ККД, економічСпосіб одержання постійного струму здійснюність. ється таким чином. Для збудження магнітного поля Запропоноване технічне рішення представлев підковоподібних магнітах 1, 2 подається напруга не на кресленнях. в котушки збудження 4, 5. При цьому, виникає маФіг.1 - показаний загальний вигляд пристрою гнітне поле в двох підковоподібних магнітах 1, 2 що заявляється, для одержання постійного струстворюючи двоконтурне магнітне поле в кільцевій му. щілині 3, силові лінії якого спрямовані в одному Фіг.2 - розріз А-А на фіг.1 і взаємодія обмотки з напрямку, але концентрично стосовно полюсів. концентричними силовими лініями магнітного поПри механічному обертанні ротора 6 в обмотці 7 ля. індукується струм, тому що обмотка перпендикуФіг.3 - форма прямокутного струму знятого з лярно перетинає, концентрично розташовані, магвитка. нітні силові лінії в кільцевій щілині. Тому що конФіг.4 - форма постійного струму знятого з коцентричні силові лінії розташовані завжди лектора. перпендикулярно обмотці, то в обмотці виникає Пристрій, для здійснення способу одержання постійний струм на всім шляху її обертання. ЕРС, постійного струму, складається з двох підковопощо знімається з одного витка ілюструється на дібних магнітів 1, 2 із внутрішньою сферичною фіг.3, а з колектора на фіг.4, де видний прямопоповерхнею з'єднаних між собою таким чином, що точний постійний струм. утворюють кільцеву щілину 3. На кожному підкоЗапропонований пристрій, як і всі двигуни, гевоподібному магніті є котушки збудження 4, 5. У нератори постійного струму, обратимий. Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
