Машина постійного струму
Номер патенту: 68548
Опубліковано: 15.11.2006
Автори: Лакатош Валентин Павлович, Лакатош Олександр Валентинович
Формула / Реферат
Машина постійного струму, що містить обмотку збудження, магнітні полюси, виконані у вигляді двох підковоподібних магнітів, у кільцевій щілині яких розташований якір з обмоткою, виконаною з пазової і периферійної секцій, яка відрізняється тим, що зовнішня і внутрішня поверхні лобової частини якоря і наконечників магнітних полюсів виконані сферичними, а периферійна секція обмотки якоря, яка розташована в лобовій частині, виконана діаметральною, охоплюваною наконечниками магнітних полюсів.
Текст

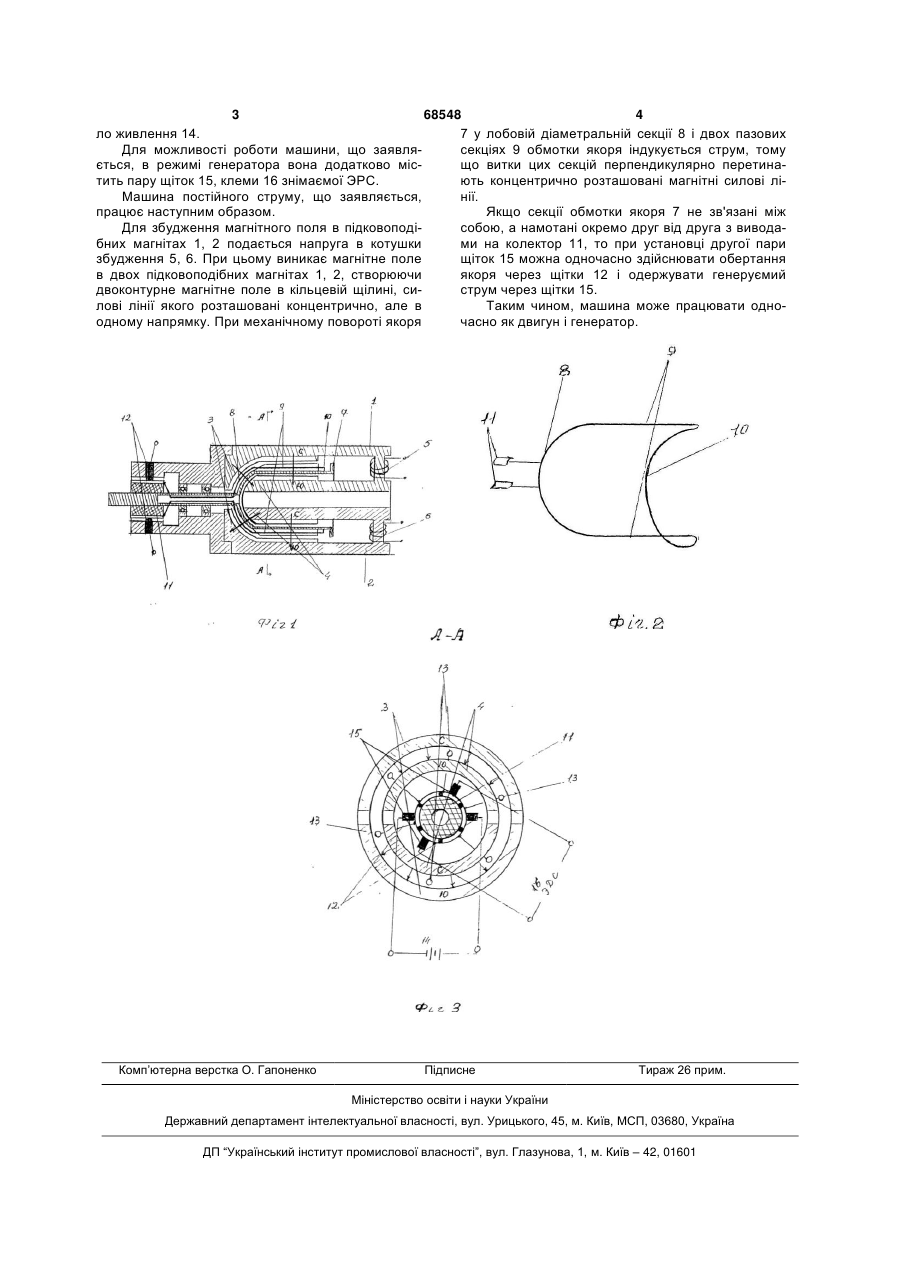

Машина постійного струму, що містить обмотку збудження, магнітні полюси, виконані у вигляді двох підковоподібних магнітів, у кільцевій щілині яких розташований якір з обмоткою, виконаною з пазової і периферійної секцій, яка відрізняється тим, що зовнішня і внутрішня поверхні лобової частини якоря і наконечників магнітних полюсів виконані сферичними, а периферійна секція обмотки якоря, яка розташована в лобовій частині, виконана діаметральною, охоплюваною наконечниками магнітних полюсів. (19) (21) 2003076617 (22) 15.07.2003 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Лакатош Валентин Павлович, Лакатош Олександр Валентинович (73) Лакатош Валентин Павлович, Лакатош Олександр Валентинович (56) EP 0018964, 1980 SU 1141523, 1985 RU 2187191, 2002 UA 56777, 2003 3 68548 4 ло живлення 14. 7 у лобовій діаметральній секції 8 і двох пазових Для можливості роботи машини, що заявлясекціях 9 обмотки якоря індукується струм, тому ється, в режимі генератора вона додатково місщо витки цих секцій перпендикулярно перетинатить пару щіток 15, клеми 16 знімаємої ЭРС. ють концентрично розташовані магнітні силові ліМашина постійного струму, що заявляється, нії. працює наступним образом. Якщо секції обмотки якоря 7 не зв'язані між Для збудження магнітного поля в підковоподісобою, а намотані окремо друг від друга з виводабних магнітах 1, 2 подається напруга в котушки ми на колектор 11, то при установці другої пари збудження 5, 6. При цьому виникає магнітне поле щіток 15 можна одночасно здійснювати обертання в двох підковоподібних магнітах 1, 2, створюючи якоря через щітки 12 і одержувати генеруємий двоконтурне магнітне поле в кільцевій щілині, систрум через щітки 15. лові лінії якого розташовані концентрично, але в Таким чином, машина може працювати одноодному напрямку. При механічному повороті якоря часно як двигун і генератор. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect-current electric machine
Автори англійськоюLakatosh Valentyn Pavlovych, Lakatosh Oleksandr Valentynovych
Назва патенту російськоюЭлектрическая машина постоянного тока
Автори російськоюЛакатош Валентин Павлович, Лакатош Александр Валентинович
МПК / Мітки
МПК: H02K 23/02
Мітки: постійного, машина, струму
Код посилання
<a href="https://ua.patents.su/2-68548-mashina-postijjnogo-strumu.html" target="_blank" rel="follow" title="База патентів України">Машина постійного струму</a>
Електрична машина постійного струму
Номер патенту: 73083
Опубліковано: 15.06.2005
Автор: Ірха Валентин Григорович
МПК: H02K 23/00
Мітки: електрична, струму, машина, постійного
Формула / Реферат:
1. Електрична машина постійного струму, яка має поперемінні полюси N і S, в полюсних наконечниках яких розміщені стержні компенсаційної обмотки, та якір з обмоткою, приєднаною до колектора, яка відрізняється тим, що стержні обмотки якоря приєднані до двох колекторів, розташованих з протилежних кінців вала якоря, і на них установлені щітки, яких у два paза менше, ніж стержнів якоря, і за допомогою яких, а також перемичок з`єднані стержні якоря...
Електрична машина постійного струму
Номер патенту: 65618
Опубліковано: 15.04.2004
Автор: Ірха Валентин Григорович
МПК: H02K 23/00, H02K 13/00
Мітки: струму, електрична, машина, постійного
Формула / Реферат:
1. Електрична машина постійного струму з розімкненою, двошаровою, з діаметральним кроком і кроком К/2р по колектору, обмоткою якоря, де К - число колекторних пластин, 2р - число полюсів, колектор виготовлений із діелектричного кільця з пазами, в які установлені колекторні пластини і до якого вони прикріплені, причому відстань між суміжними колекторними пластинами дорівнює ширині двох пластин, і на ньому...
Машина постійного струму
Номер патенту: 35022
Опубліковано: 15.03.2001
Автори: Калініченко Юрій Сергійович, Карпенко Надія Петрівна
МПК: H02K 3/28, H02K 23/02
Мітки: машина, струму, постійного
Формула / Реферат:
Машина постійного струму, яка має якір з обмоткою, котра з'єднана послідовно з компенсаційною обмоткою, розташованою в лазах головних полюсів, допоміжний полюс з обмоткою та форсуючу обмотку, яка відрізняється тим, що в електричному колі якоря уведені реактор та ємкість, перший з'єднаний послідовно в колі якоря, друга - послідовно з форсуючою, обмоткою, яка розташована в крайніх пазах головних сусідніх полюсів і ввімкнена паралельно обмотці...
Уніполярна електрична машина постійного струму
Номер патенту: 69720
Опубліковано: 15.09.2004
Автори: Флора Юрій Валентинович, Флора Валентин Данилович
МПК: H02K 23/00
Мітки: електрична, постійного, струму, машина, уніполярна
Формула / Реферат:
Уніполярна електрична машина постійного струму, яка складається зі статора й ротора, яка відрізняється тим, що осердя якоря розташоване на статорі й виконане з двох концентрично розташованих феромагнітних циліндрів з немагнітним зазором між ними, на внутрішній поверхні внутрішнього циліндра та зовнішній поверхні зовнішнього циліндра в пазах розташована кільцева обмотка якоря, а система збудження розташована на роторі, причому для створення...
Дисковий двигун постійного струму
Номер патенту: 7432
Опубліковано: 15.06.2005
Автори: Лакатош Роман Олександрович, Лакатош Олександр Валентинович, Лакатош Валентин Павлович
МПК: H02K 23/02
Мітки: двигун, струму, постійного, дисковий
Формула / Реферат:
Дисковий двигун постійного струму, що містить обмотку збудження, магнітні полюси, дисковий якір з колектором на осі, який відрізняється тим, що магнітні полюси виконані у вигляді чотирьох підковоподібних магнітів з полюсними наконечниками, кожний з яких охоплює четверту частину площі дискового якоря, виконаного з двосторонньою пелюстковою радіусно-периферійною обмоткою.
