Спосіб виробництва феросплавів

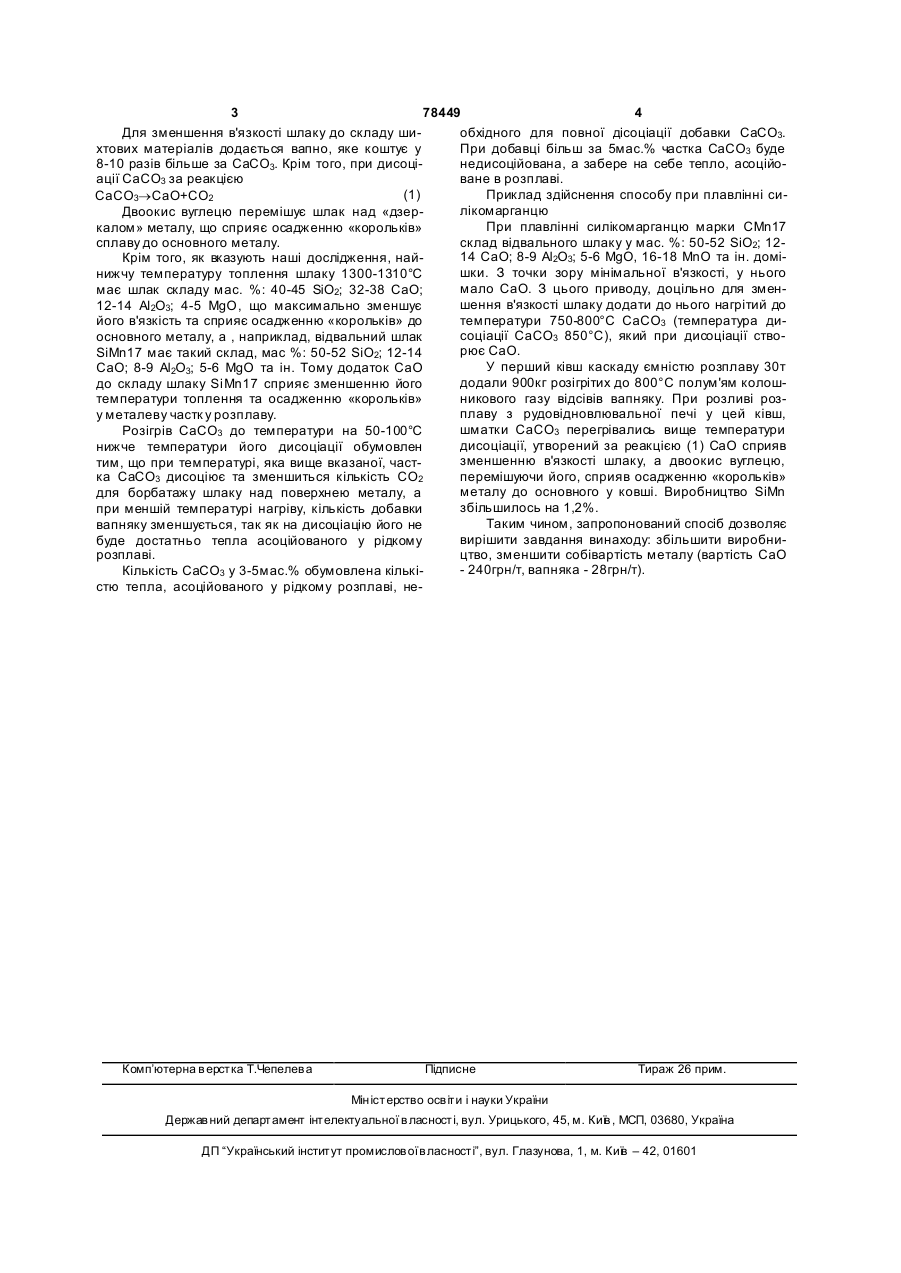

1. Спосіб виробництва феросплавів, який включає плавлення шихтови х матеріалів в печі, C2 1 3 78449 4 Для зменшення в'язкості шлаку до складу шиобхідного для повної дісоціації добавки СаСО3. хтових матеріалів додається вапно, яке коштує у При добавці більш за 5мас.% частка СаСО3 буде 8-10 разів більше за СаСО3. Крім того, при дисоцінедисоційована, а забере на себе тепло, асоційоації СаСО3 за реакцією ване в розплаві. (1) Приклад здійснення способу при плавлінні сиСаСО3®СаО+СО2 лікомарганцю Двоокис вуглецю перемішує шлак над «дзерПри плавлінні силікомарганцю марки СМn17 калом» металу, що сприяє осадженню «корольків» сплаву до основного металу. склад відвального шлаку у мас. %: 50-52 SiO2; 1214 СаО; 8-9 Аl2О3; 5-6 MgO, 16-18 МnО та ін. доміКрім того, як вказують наші дослідження, найшки. З точки зору мінімальної в'язкості, у нього нижчу температуру топлення шлаку 1300-1310°С мало СаО. З цього приводу, доцільно для зменмає шлак складу мас. %: 40-45 SiO2; 32-38 СаО; шення в'язкості шлаку додати до нього нагрітий до 12-14 Аl2О3; 4-5 MgO, що максимально зменшує його в'язкість та сприяє осадженню «корольків» до температури 750-800°С СаСО3 (температура дисоціації СаСО3 850°С), який при дисоціації ствоосновного металу, а , наприклад, відвальний шлак рює СаО. SiMn17 має такий склад, мас %: 50-52 SiO2; 12-14 У перший ківш каскаду ємністю розплаву 30т СаО; 8-9 Аl2О3; 5-6 MgO та ін. Тому додаток СаО додали 900кг розігрітих до 800°С полум'ям колошдо складу шлаку SiMn17 сприяє зменшенню його температури топлення та осадженню «корольків» никового газу відсівів вапняку. При розливі розплаву з рудовідновлювальної печі у цей ківш, у металеву частк у розплаву. шматки СаСО3 перегрівались вище температури Розігрів СаСО3 до температури на 50-100°С дисоціації, утворений за реакцією (1) СаО сприяв нижче температури його дисоціації обумовлен зменшенню в'язкості шлаку, а двоокис вуглецю, тим, що при температурі, яка вище вказаної, частка СаСО3 дисоціює та зменшиться кількість СО2 перемішуючи його, сприяв осадженню «корольків» металу до основного у ковші. Виробництво SiMn для борбатажу шлаку над поверхнею металу, а збільшилось на 1,2%. при меншій температурі нагріву, кількість добавки Таким чином, запропонований спосіб дозволяє вапняку зменшується, так як на дисоціацію його не вирішити завдання винаходу: збільшити виробнибуде достатньо тепла асоційованого у рідкому розплаві. цтво, зменшити собівартість металу (вартість СаО - 240грн/т, вапняка - 28грн/т). Кількість СаСО3 у 3-5мас.% обумовлена кількістю тепла, асоційованого у рідкому розплаві, не Комп’ютерна в ерстка Т.Чепелева Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
